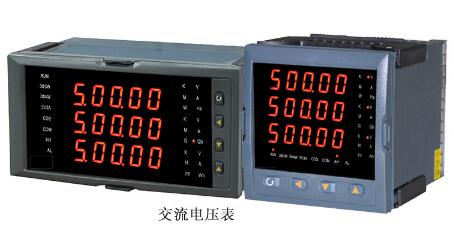

交流電壓表(AC volteter)也稱為高頻毫伏表(high frequency millivoltmeter),用于測量交流電壓,交流電壓表也有模擬表與數字表之分,模擬表內部采用模擬電路,顯示方式為指針式;數字表內部采用數字電路,顯示方式為數字顯示。

基本知識

使用方法

單位

SH2172電壓表

量程開關

表盤

交流電壓表一般具有電壓測量和電平測量,電壓測量是指測量電壓的絕對量,電平測量是指測量電壓的相對量。交流電壓表的頻率范圍高端一般為1-2MHz,低端一般為20Hz。不能測量直流,交流電壓表的輸入電阻典型值為1M歐,這在一般的場合已經足夠了。除非被測節點的內阻很大,例如,達到上百千歐姆,此時電壓表的輸入電阻對被測電阻的影響開始顯著了,從而導致測量不準確。

交流電壓表的輸入電阻很大,故儀器的測量饋線充當天線所接收的干擾幅度也會很大(其中尤其是工頻干擾幅度最大),這往往會造成一種現象,即當表的量程開關置于較小檔位時,表針會急速偏轉到最右邊,俗稱“打表''.所以作為一種操作習慣,平時應該將量程開關置于較高的檔位,如10V,30V檔位或者更高檔位,無論在什么檔位,一旦出現“打表”,則只要將饋線短接,稍等一會表針就會回零,如果不能回零,則說明饋線有短路。

饋線的一端是BNC插頭,與儀器相連,另一端則有兩個連接鱷魚夾的引線,一個紅色,一個黑色,用于連接被測電路,雖然被測是交流電壓但是測量時黑線必須與被測電路的地線相連,不能反過來,即電子測量儀器的地線與被測電路的地線相連,俗稱“共地”,不然會引入干擾,這是所有電子測量結果將不再準確。

從交流電壓表的指針所對應的表盤的電壓刻度所讀出的數值是有效值,但是這個有效值是針對正弦波而言的,對于非正弦波則得不到正確的結果,所以。測量之前要確知被測電壓是正弦波,如果正弦波存在較大的失真,則測量結果將不再準確。

交流電壓表的單位主要有V,mV,但在工程上對于電壓或功率的測量的表示除了采用電壓的實際值表示之外,還通常采用分貝(dB)表示,用分貝表示的電壓也稱為“電平”,采用分貝能夠比較方便的表示范圍很大的電壓或功率。

SH2172型交流電壓表有一個輸入端口,還有一輸出端口,輸入端口無疑用于通過饋線連接被測電壓,典型端口參數是輸入阻抗,而輸入阻抗的典型參數是1M歐。由于交流電壓表內部由電壓跟隨器,步進衰減器,寬帶放大器,檢波器,表頭組成,而輸出端口就是在寬帶放大器之后,檢波器之前將信號引出,所以,輸出端口的輸出信號就是輸入端口的輸入信號,不過其幅度受量程開關的影響,這個端口用于連接其他的測量儀器,如示波器,頻率計等,以方便測量中的儀器連接操作。

量程檔位分為電壓檔位和分貝檔位,電壓檔位右邊的單位是V,左邊的單位是mV,分貝檔位右邊是正的分貝數,左邊是負的分貝數,對于分貝檔位,無論是電壓分貝還是功率分貝,檔位值劃分完全相同,檔位值表示處于該檔位時的最大測量范圍。

在表盤的最下方有一個可以用改錐調節的旋鈕,叫做機械調零,當儀器通電以后,將表筆短路,此時表針應該指向零電壓處,儀器不通電時,表針也應該指向零電壓處,如果不是,則用改錐將其調節到零。

表盤上一共有四個刻度,上面兩條是電壓刻度,下面兩條是分貝刻度,第一條刻度針對量程為1的檔位,如100V,10V,1V,100mV,10mV,和1mV檔位,都應該從第一條刻度讀取數據,第二條刻度針對量程為3的檔位,如300V,30V,3V,300mV,30mV,和3mV檔位,都應該從第二條刻度讀取數據。

表盤上的第三條刻度和第四條刻度的讀取有點特別,其方法是,將表針處的讀數加上檔位值才是最終結果。
