壓力開關

1、采用英制管螺紋快速接頭或銅管焊接式安裝結構,安裝靈活,使用方便,無需特殊的安裝固定。
2、插片式導線式連接方可供用戶任意選定。
3、密封式不銹鋼感應器安全可靠。
4、壓力范圍內可根據用戶任意選定的壓力值進行制造。
壓力開關是與電器開關相結合的裝置,當?shù)竭_預先設定的流體壓力時,開關接點動作。主要應用于電廠、石化、冶金行業等工業設備上輸出報警或控制信號,在工業領域中有著重要的用途,能預防生產工程中重要裝置的損壞,避免了重大生產事故地發生。
壓力開關主要敏感元件2.1波紋管
特點:耐久性及耐振性較波登管好,接斷差可調范圍大,主要材質有不銹鋼、磷青銅等,價格相對較高,但可測壓力范圍較小,最大為40MPa(CB33)2.2膜片
特點:具有出色的耐腐蝕性,主要材質有NBR、氟橡膠等,如CS、CL系列等均采用此類敏感元件。壓力開關快易優自動化選型有收錄。
G&L電子壓力開關是通過高精度儀表放大器放大壓力信號,通過高速MCU采集并處理數據,內置精密傳感器進行補償,是檢測壓力、液位信號,實現壓力、液位監測和控制的高精度設備。廣泛使用在化工、機械、水文、電力、環保等測量氣體、液體壓力的自動化系統中。因為調節方便靈活,安裝簡單,可以替代大部分使用液位開關的場合。
1、產品核心采用新型智能微處理芯片,功能實用性能穩定。
2、LED顯示當前壓力或液位值;
3、壓力或液位可以根據自己的需要設置啟動或停止;
4、四位LED的產品三個單位可以根據客戶需要選擇:Mpa、KG.F/CM2,PSI
5、可以設置高低壓力或液位報警點,并通過繼電器或光耦輸出給控制設備; 輸出雙路繼電器(單刀雙擲)開關量;
6、兩路繼電器/兩路光耦/帶4-20mA/0-10V 輸出可以選擇;
7、采用高精度壓力傳感器,比機械壓力開關精度高,遲滯小,響應快,穩定可靠;調節無死區,可以在整個量程范圍內任意設定繼電器動作壓力點;
8、使用按鍵調節動作壓力,使用簡便,更加靈活; 防護等級:IP65,可以用在環境惡劣的場合;
技術參數
量程范圍:-100Kpa~200MPa;
供電電壓:12~35V DC(24V DC 校準電壓)/交流220vAC供電
輸出繼電器容量:380V 3A, 220V 5A,24V DC 5A等
精 度:優于0.0.5%FS、1%FS等各種
設置范圍:全量程段可以設置
采樣速率:10次/秒(可以根據客戶需要定制要求的速度)。
接口螺紋:M20*1.5、G1/4、G1/2、1/4NPT(可以根據客戶需要定制)
操作說明
數顯壓力開關是集壓力測量、顯示、控制于一體的智能化控制儀表,具有操作簡單、抗震動性能好、控制精度高、使用壽命長等特點。
操作說明以MD-S910智能壓力開關為例:
1、壓力顯示窗口
2、MPa單位指示燈
3、Kg/cm單位指示燈
4、PSI單位指示燈
5、運行指示燈
6、下限指示燈
7、上限指示燈
8、電源指示燈
9、(ON/OFF)運行鍵
10、數字減小鍵(▼)
11、數字增加鍵(▲)
12、設置SET鍵
13、壓力安裝口
折疊設置
定義說明
1、(ON/OFF)運行鍵:系統運行鍵,進行參數設置必須關閉運行鍵,否則設置無法進行。
2、(SET)設置鍵:短按此按鍵進入壓力上下限設置狀態,長按3秒進入系統設置狀態。
3、增加鍵(▲):按鍵一次數字增加0.01MP,長按2秒后數字增加0.1MPa。
4、減小鍵(▼):按鍵一次數字減小0.01MP,長按2秒后數字減小0.1MPa。
1、短按(ON/OFF)運行鍵,關閉運行指示燈,壓力控制系統關閉。
2、設置控制上限/下限
短按SET鍵1次,進入下限設置狀態(對應下限指示燈亮),通過(▲)(▼)設置數值,設置下限完成后,短按SET鍵進入上限設置,設置方法同上。
3、設置完成后,按SET鍵將設定值自動存入電腦芯片(參數修改后,5秒鐘內無按鍵操作會自動保存當前參數設置)。
4、再次按(ON/OFF)運行鍵(對應運行指示燈亮),電機開始工作。
二、單位切換方法:短按(ON/OFF)運行鍵,關閉運行指示燈,短按增加鍵(▲)可以將單位在MPa、Kg/cm、PSI之間任意切換。設置完成后開啟運行指示燈。
三、零位清零功能:短按(ON/OFF)運行鍵,關閉運行指示燈,長按減小鍵(▼)5秒可以將當前壓力值清零,修正零位誤差。設置完成后開啟運行指示燈。(使用此功能時壓力開關不得施加壓力。)

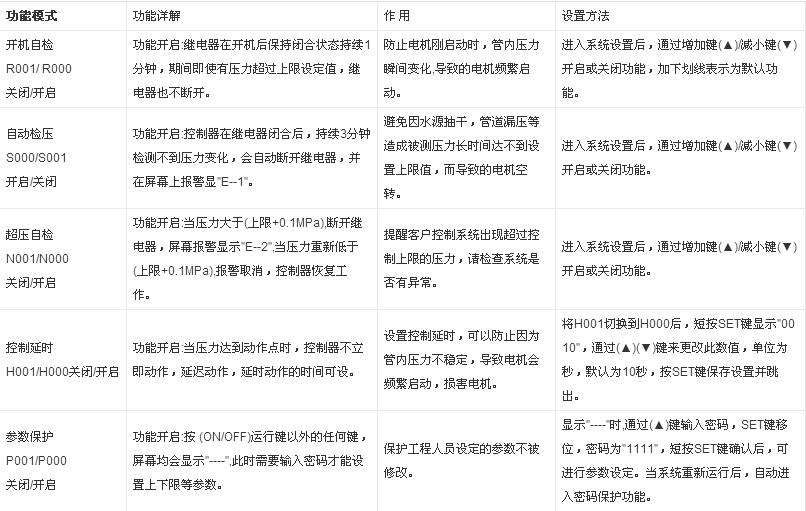

系統功能模式
長按SET鍵3秒鐘進入系統設置,然后短按SET鍵依次顯示以下功能模式。
所有功能模式設置完成后,按(ON/OFF)運行鍵將設定值自動存入電腦芯片。
※功能定義:"*001" (模式關閉)、"*000" (模式開啟),加下劃線表示是出廠默認模式
壓力開關可分為防爆型和隔爆型使用等級范圍為 Exd II CT1 ~ T6,進口隔爆壓力開關需通過UL、CSA、CE等國際認證。可用于爆炸區域及強腐蝕氣氛環境中。隔爆型壓力開關可提供不同的壓力,差壓,真空和溫度范圍等產品。常見的使用范圍有電力、石油、化工、冶金、鍋爐、食品機械、環保設備等行業。
機械型
機械壓力開關,為純機械形變導致微動開關動作。
當壓力增加時,作用在不同的傳感壓力元器件(膜片、波紋管、活塞)產生形變,將向上移動,通過欄桿彈簧等機械結構,最終啟動最上端的微動開關,使電信號輸出。UE壓力開關設定方式從功能原理上又分成連續位移型和力平衡型。
電子型
另外一種是市場上這幾年比較流行的是電子式壓力開關,用來替代電接點壓力表和使用在工控控制要求比較高的系統上。這種壓力開關內置精密壓力傳感器,通過高精度儀表放大器放大壓力信號,通過高速MCU采集并處理數據,一般都是采用4位LED實時數顯壓力,繼電器信號輸出,上下限控制點可以自由設定,遲滯小,抗震動,響應快,穩定可靠,精度高(精度一般在±0.5%F.S,高則達±0.2%F.S),利用回差設置可以有效保護壓力波動帶來的反復動作,保護控制設備,是檢測壓力、液位信號,實現壓力、液位監測和控制的高精度設備。特點是:電子顯示屏直觀,精度高,使用壽命長,通過顯示屏設置控制點方便,但是相對價格較高,需要供電。
1、防爆的必要性:防爆形式分為隔爆型和本安型,長野產品多數為隔爆型。
2、是否需要帶指示:根據客戶指示。
3、接點數量:一接點(一個輸出)或兩接點(兩個輸出)。
4、設定值和壓力范圍的確定:推薦設定范圍在壓力范圍的30%-65%之間,可設定范圍為壓力范圍的15%-90%之間。
5、接斷差的形式:可調式或固定式。
6、是否有脈動:如果壓力有脈動或振動,需要帶節流閥用以抑制脈動壓力對儀表的損傷。
7、帶隔膜的場合:測定腐蝕性、高黏度或溫度過高時,需要選用帶隔膜。
最大壓力(Max.P):壓力范圍的最大值。
滿量程(F.S):壓力范圍最大值和最小值的差值。
接斷差(死區):是指開關設定動作值和復位值的差值,例如當設定、值為1MPa,實際復位值為0.9MPa時,接斷差為0.1MPa。
工作溫度:是指儀器的內部機構、敏感元件等工作時不會發生持續變形的溫度范圍。一般壓力開關推薦工作溫度范圍為-5~400C,若介質溫度過高時,可考慮加附件虹吸管(灌狀),達到降溫的目的。
S.P.D.T(單刀雙擲):由一個常開、一個常閉觸點和一個公共端構成。
D.P.D.T(雙刀雙擲):由一個對稱的左、右公共端,兩組常開、常閉端子構成。
上限一接點(常開):壓力上升到設定值時,接點動作,回路導通。
下限一接點(常閉):壓力下降到設定值時,接點動作,回路導通。
上下限兩接點HL:是上限式和下限式的組合,分為兩接點獨立動作(雙設定、雙回路)和兩接點同時動作(單設定、雙回路)兩種類型。
上限2接點:合并了兩個上限形式,分為分為兩接點獨立動作(雙設定、雙回路)和兩接點同時動作(單設定、雙回路)兩種類型。
下限2接點:合并了兩個下限形式,分為兩接點獨立動作(雙設定、雙回路)和兩接點同時動作(單設定,雙回路)兩種類型。
耐壓:壓力開關保持其正常性能所能承受的最大壓力。但是當壓力開關用于過壓場合時,敏感元件將會產生持續形變,這時壓力設定值將變化,壓力開關將不能發揮其正常性能甚至可能損壞。
IP(防護等級):是由國際電工協會(IEC)所起草,關于燈具防塵防潮特性的標準。
