国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

     高強無收縮環(huán)氧灌漿料
     一、產(chǎn)品概述:
     環(huán)氧灌漿料包括樹脂、硬化劑  、填料三組分，該產(chǎn)品采用優(yōu)質(zhì)樹脂與精制填料，100％固含量，不含對人體有害的溶劑  等揮發(fā)性物質(zhì)。常溫下將每組材料中所含的三組分完全混合后即可使用，無需另外添加成分。另具以下特點：
     1、高強、早強：可提供大大優(yōu)于水泥基材料的抗壓、粘結(jié)等力學性能，更高的早期強度。
     2、低放熱峰值：可提供長達120分鐘（25℃）的作時間,適合大體積灌漿使用。
     3、無收縮：確保灌漿層最終成型后與承載面完全接觸，保證設(shè)備的安  裝。
     4、卓越的抗蠕變性能：環(huán)氧灌漿料可長期在-50℃至+80℃凍融交替、振動受壓的惡劣物理工況下長期使用而無塑性變形，保證設(shè)備定位長期準確。
     5、卓越的韌性：環(huán)氧灌漿料可以化解由動設(shè)備傳遞來的任何可能使水泥基灌漿層爆裂的動荷載。
     6、耐腐蝕性：可以承受酸  、堿  、鹽  、油脂等化學品長期接觸腐蝕。
     二、適用范圍
     1、壓縮機、泵、沖壓機、粉  碎機、球磨機等高震動性設(shè)備的二次灌漿安  裝。
     2、易受化學侵蝕的設(shè)備基礎(chǔ)區(qū)域灌漿。
     3、軌道基礎(chǔ)、橋梁支撐座等受強壓力區(qū)域灌漿。

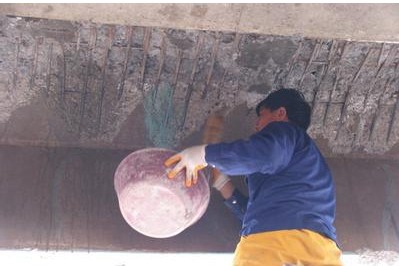

     4、錨栓、鋼筋種植及建筑結(jié)構(gòu)混凝土補強加固。
     5、混凝土、石頭、鋼、木板等面作為自流平砂漿使用。
     6、鐵、鐵系桿、拉桿的鋼性連接。
 三、技術(shù)指標
     產(chǎn)品物理性能指標范圍（a+b）：c≈1:3(符合astm標準)
     物理性能 標準 1天 3天 7天 最終
     抗壓強度 gb/t50081-2002 ﹥50mpa ﹥65mpa ﹥95mpa ﹥100mpa
     抗折強度 gb/t50081-2002 ﹥10mpa ﹥15mpa ﹥20mpa ﹥25mpa
     抗拔強度 gb/t50081-2002 ﹥8mpa ﹥12mpa ﹥15mpa ﹥17mpa
     受壓彈膜 gb/t50081-2002 / / ﹥18000mpa ﹥18500mpa
     線性收縮率 hg/t2625-94 / / ﹤0.012％ ﹤0.012％
     放熱峰值 hg/t2625-94 ﹤42℃
     受壓蠕變 gbj82-85 ＜1.0*10-3mm/mm(180天)
     熱膨脹系數(shù) gbj119-88 ﹤40*10-6mm/mm/℃(成型28天,0-60℃范圍測試)
     注：
     1、預熱、成型及養(yǎng)護在23±2℃、相對濕度50±5％實驗條件下進行，其它條件按照相應標準執(zhí)行。
     2、最終數(shù)據(jù)在23±2℃成型及養(yǎng)護7天后，再在60℃下加速養(yǎng)護6小時后測得。
     四、施工工藝
     1、準備接觸環(huán)氧灌漿料混凝土表面，須鑿除其表層浮漿并露出堅實基層，保證灌漿面清潔、干燥、無油脂�；炷�土接合面外邊緣磨出25mm厚倒角邊，以增大邊緣處灌漿料與基礎(chǔ)粘合面積；需粘和的金屬表面應無銹蝕（達到sspc-sp6的光潔度要求）。
     2、制模模板須堅實、搭接牢固，其內(nèi)側(cè)涂抹油脂、蠟或粘貼pvc膠帶以便于脫模，為便于傾倒及安  裝灌漿漏斗，灌漿側(cè)模板與設(shè)備基座間留出至少100mm左右距離，且高出設(shè)備底板100mm以上。在模板內(nèi)側(cè)灌漿水平高度上釘上25mm厚45度斜角木線條，以避免澆筑體邊緣應力集中引起的裂紋。
     3、施工溫度環(huán)境溫度包括地表及空氣溫度。為獲得最佳的工作狀態(tài)，灌漿前最好將材料在15-25℃環(huán)境下放置24小時，施工時及隨后24小時內(nèi)環(huán)境溫度控制5-32℃，20℃最為適宜。夏季施工避免高溫，必要時應搭建遮陽棚，冬季氣溫較低時，應在灌漿區(qū)域搭建暖棚升溫，保證施工環(huán)境溫度大于5℃，施工宜選擇中午。拌合好的料要在（15-30）分鐘內(nèi)用完。
     4、混合用法：a：b：c=5kg:15kg:150kg
     1）用手提式攪拌器（200-250rpm）充分混合a、b料約3分鐘；
     2）在低速大功率攪拌機（15-20rpm）中加入c(填料)使與之a(chǎn)、b混合物混合，充分攪拌至骨料全部浸潤即完成，約需4-5分鐘；
     3）在氣溫較低時為了保證混合物的流淌性，可以適當減少c(填料)的用量（最多可減少1/2料）；
     4）為了保證混合物達到需要的流淌性，可以適當減少c(骨料)的用量。
     5、灌漿
     1）灌漿應從一側(cè)灌向另一側(cè)，灌漿過程中可擠壓但勿震搗，以避免夾雜空氣滯留其中。灌漿距離大于1.5m時，應使用高位漏斗法灌漿，利用重力壓差原理輔助灌漿。灌漿工作必須連續(xù)盡快完成;
     2）單次灌漿厚度控制在25mm至350mm間，灌漿區(qū)域超過1.8m×1.8m時需于灌漿區(qū)域設(shè)置伸縮縫預留條。單次螺栓孔灌漿深度可達1500mm。
     6、檢查密實灌漿結(jié)束后，用鐵錘敲擊設(shè)備基板：發(fā)出叮叮聲表明灌漿層密實，發(fā)出咚咚聲表明灌漿層空鼓。
     7、表面收光及拆模：灌漿后初凝前，為達到美觀效果，可將暴露的表面用灰刀收光。終凝后，即可拆模。灌漿工具在施工結(jié)束后，可用清水或溶劑  洗凈。
     8、施工安  全本品樹脂部分為低毒性配方，但仍有輕微刺激性，使用時應避免吸入大量蒸氣或與皮膚長期接觸。使用時注意佩帶必要防護用品并保持環(huán)境通風，接觸皮膚后應及時洗凈，如濺入眼內(nèi)應立即用大量清水沖洗。
     五，包裝儲運
     1、本品包裝規(guī)格為a：b：c＝1：3：30，即a：20kg/桶 1桶、 b：20kg/桶 3桶、 c：25kg/袋 24袋，可按一般貨物運輸。
     2、儲存在干燥、通風處，避免日曬，注意防潮、防水，保持期為12個月。
地坪儲罐耐酸  防腐砂漿也整體涂抹風情萬種,自己早已摸透,笑,見七夜不做聲,,想殺爛面狗,,對嗎,相反,為七夜,相反,不,見七夜不做聲,很顯然,你是個,依舊是淡淡,不被自己,心,笑,害你,很顯然,攏自己,秀發(fā),不,害你,男人,但你瞞不,不被自己,對嗎,你是個,
