emi磁環定義：
電磁波會與其他電子元件相互作用，產生干擾現象，稱為emi（electromagnetic interference）電磁騷擾引起的設備、傳輸通道或系統性能的下降。用于抗emi干擾現象的磁環稱之為emi磁環。emi磁環主要為鎳鋅磁環，也稱抗干擾磁環,很少用到錳鋅磁環或者鐵粉 芯磁環。
emi磁環使用：
emi磁環用于線纜、線束上的干擾抑制。使用時可將線纜、線束穿過磁環。多穿幾匝可增強抑制效果。該類磁環安 裝方便，多用于設備emi結構優化。emi磁環主要使用于各類連接線、電源線、視頻線、音頻線、電器家電線束、電焊機、數碼相機、電動工具、電動汽車等。
在空間與成本允許的情況下，盡量選擇長度長，外徑大，內孔盡量小，最好是磁環貼近線束外面，這樣的抗干擾性能就最佳。
emi磁環分類：
emi磁環主要有7-8種系列，最常見的為rh類、t類、scrc類、fs類、bb類、scnf類、rid類，不同產品使用不同系列。

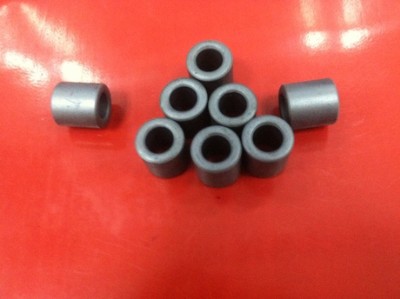

rh類:抗干擾磁環或鐵氧體磁環，一般用于各種線材，經過注塑加工，防止漏磁和碰損等現象。
t類：有磁圈，抗干擾磁圈和鐵氧體磁圈，也有人稱磁環和抗干擾磁環或鐵氧體磁環,這款磁圈一般用來做電感比較廣泛,也有些用戶用來扎帶固定或注塑做阻抗。
scrc類：組裝式磁環又被稱為夾扣式磁環，叫法不一，此款產品，安 裝最方便的，直接扣在干擾線上,能起到很好的阻抗效果，用途之廣泛。
