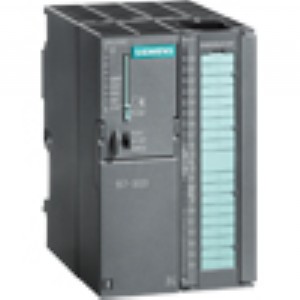

s7-300

模塊化微型plc系統，滿足中、小規模的性能要求

各種性能的模塊可以非常好地滿足和適應自動化控制任務

簡單實用的分布式結構和多界面網絡能力，應用十分靈活

方便用戶和簡易的無風扇設計

當控制任務增加時，可自由擴展

大量的集成功能使它功能非常強勁

s7-300f

故障安  全型自動化系統，滿足工廠日益增加的安  全需求

基于s7-300

可連接配有安  全相關模塊的附加 et 200s 和 et 200m 分布式 i/o 站

通過采用 profisafe 行規的 profibus dp 進行安  全相關通訊

此外，還有用于與安  全無關應用的標準模塊

st 70 產品樣本:

您也可以在產品目錄 st 70 中查找有關 simatic s7-300 的信息：

area of application

s7-300

simatic s7-300 是模塊化的微型 plc 系統，可滿足中、低端的性能要求。

模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 simatic s7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。

simatic s7-300 的應用領域包括：

特殊機械，

紡織機械，

包裝機械，

一般機械設備制造，

控制器制造，

機床制造，

安  裝系統，

電氣與電子工業及相關產業。

多種性能等級的 cpu，具有用戶友好功能的全系列模塊，可允許用戶根據不同的應用選取相應模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。

simatic s7-300 是一個通用的控制器：

具有高電磁兼容性和抗震性，可最大限度地用于工業領域。

s7-300f

simatic s7-300f 故障安  全自動化系統可使用在對安  全要求較高的設備中。其可對立即停車過程進行控制，因此不會對人身、環境造成損害。

s7-300f 滿足下列安  全要求：

要求等級 ak 1 - ak 6 符合 din v 19250/din v vde 0801

安  全要求等級 sil 1 - sil 3 符合 iec 61508

類別 1 - 4 符合 en 954-1

另外，標準模塊還可用在 s7-300f 及故障安  全模塊中。因此它可以創建一個全集成的控制系統，在非安  全相關和安  全相關任務共存的工廠中使用。使用相同的標準工具對整個工廠進行組態和編程。

design

s7-300

一般步驟

s7-300自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。

一個系統包含下列組件：

cpu：

不同的 cpu 可用于不同的性能范圍，包括具有集成 i/o 和對應功能的 cpu 以及具有集成 profibus dp、profinet 和點對點接口的 cpu。

用于數字量和模擬量輸入/輸出的信號模塊 (sm)。

用于連接總線和點對點連接的通信處理器 (cp)。

用于高速計數、定位（開環/閉環）及 pid 控制的功能模塊。

根據要求，也可使用下列模塊：

用于將 simatic s7-300 連接到 120/230 v ac 電源的負載電源模塊。

接口模塊 (im)，用于多層配置時連接中央控制器 (cc) 和擴展裝置 (eu)。

通過分布式中央控制器 (cc) 和 3 個擴展裝置 (eu)，simatic s7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行，并且無需風扇。

siplus 模塊可用于擴展的環境條件：

適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為 ip20 機柜內使用時，可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 ip65 外殼。

設計

簡單的結構使得 s7-300 使用靈活且易于維護：

安  裝模塊：

只需簡單地將模塊掛在安  裝導軌上，轉動到位然后鎖緊螺釘。

集成的背板總線：

背板總線集成到模塊里。模塊通過總線連接器相連，總線連接器插在外殼的背面。

模塊采用機械編碼，更換極為容易：

更換模塊時，必須擰下模塊的固定螺釘。按下閉鎖機構，可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。

現場證明可靠的連接：

對于信號模塊，可以使用螺釘型、彈簧型或絕緣刺破型前連接器。

top 連接：

為采用螺釘型接線端子或彈簧型接線端子連接的 1 線 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。

規定的安  裝深度：

所有的連接和連接器都在模塊上的凹槽內，并有前蓋保護。因此，所有模塊應有明確的安  裝深度。

無插槽規則:

信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。

擴展

若用戶的自動化任務需要 8 個以上的 sm、fm 或 cp 模塊插槽時，則可對 s7-300（除 cpu 312 和 cpu 312c 外）進行擴展：

中央控制器和3個擴展機架最多可連接32個模塊：

總共可將 3 個擴展裝置連接到中央控制器。每個 cc/eu 可以連接八個模塊。

通過接口模板連接：

每個 cc / eu 都有自己的接口模塊。在中央控制器上它總是被插在 cpu 旁邊的插槽中，并自動處理與擴展裝置的通信。

通過 im 365 擴展：

1 個擴展裝置最遠擴展距離為 1 米；電源電壓也通過擴展裝置提供。

通過 im 360/361 擴展：

3 個擴展裝置， cc 與 eu 之間以及 eu 與 eu 之間的最遠距離為 10m。

單獨安  裝：

對于單獨的 cc/eu，也能夠以更遠的距離安  裝。兩個相鄰 cc/eu 或 eu/eu 之間的距離：長達 10m。

靈活的安  裝選項：

cc/eu 既可以水平安  裝，也可以垂直安  裝。這樣可以最大限度滿足空間要求。

通信

s7-300 具有不同的通信接口：

連接 as-interface、profibus 和 profinet/工業以太網總線系統的通信處理器。

用于點到點連接的通信處理器

多點接口 (mpi), 集成在 cpu 中；

是一種經濟有效的方案，可以同時連接編程器/pc、人機界面系統和其它的 simatic s7/c7 自動化系統。

profibus dp進行過程通信

simatic s7-300 通過通信處理器或通過配備集成 profibus dp 接口的 cpu 連接到 profibus dp 總線系統。通過帶有 profibus dp 主站/從站接口的 cpu,可構建一個高速的分布式自動化系統，并且使得操作大大簡化。

從用戶的角度來看，profibus dp 上的分布式i/o處理與集中式i/o處理沒有區別（相同的組態，編址及編程）。

以下設備可作為主站連接：

simatic s7-300

（通過帶 profibus dp 接口的 cpu 或 profibus dp cp）

simatic s7-400

（通過帶 profibus dp 接口的 cpu 或 profibus dp cp）

simatic c7

（通過帶 profibus dp 接口的 c7 或 profibus dp cp）

simatic s5-115u/h、s5-135u 和 s5-155u/h，帶im 308

simatic 505

出于性能原因，每條線路上連接的主站不得超過 2 個。

以下設備可作為從站連接：

et 200 分布式 i/o 設備

s7-300，通過 cp 342-5

cpu 313c-2 dp, cpu 314c-2 dp, cpu 314c-2 pn/dp, cpu 315-2 dp, cpu 315-2 pn/dp, cpu 317-2 dp, cpu 317-2 pn/dp and cpu 319-3 pn/dp

c7-633/p dp, c7-633 dp, c7-634/p dp, c7-634 dp, c7-626 dp, c7-635, c7-636

現場設備

雖然帶有 step 7 的編程器/pc 或 op 是總線上的主站，但是只使用 mpi 功能，另外通過 profibus dp 也可部分提供 op 功能。

通過 profinet io 進行過程通信

simatic s7-300 通過通信處理器或通過配備集成 profinet 接口的 cpu 連接到 profinet io 總線系統。通過帶有 profibus 接口的 cpu,可構建一個高速的分布式自動化系統，并且使得操作大大簡化。

從用戶的角度來看，profinet io 上的分布式i/o處理與集中式i/o處理沒有區別（相同的組態，編址及編程）。

可將下列設備作為 io 控制器進行連接：

simatic s7-300

（使用配備 profinet 接口或 profinet cp 的 cpu）

simatic et 200

（使用配備 profinet 接口的 cpu）

simatic s7-400

（使用配備 profinet 接口或 profinet cp 的 cpu）

可將下列設備作為 io 設備進行連接：

et 200 分布式 i/o 設備

et 200s im151-8 pn/dp cpu, et 200pro im154-8 pn/dp cpu

simatic s7-300

（使用配備 profinet 接口或 profinet cp 的 cpu）

現場設備

通過 as-interface 進行過程通信

s7-300 所配備的通信處理器 (cp 342-2) 適用于通過 as-interface 總線連接現場設備（as-interface 從站）。

更多信息，請參見通信處理器。

通過 cp 或集成接口（點對點）進行數據通信

通過 cp 340/cp 341 通信處理器或 cpu 313c-2 ptp 或 cpu 314c-2 ptp 的集成接口，可經濟有效地建立點到點連接。有三種物理傳輸介質支持不同的通信協議：

20 ma (tty)（僅 cp 340/cp 341）

rs 232c/v.24（僅 cp 340/cp 341）

rs 422/rs 485

可以連接以下設備：

simatic s7、simatic s5 自動化系統和其他公司的系統

打印機

機器人控制

掃描器，條碼閱讀器，等

特殊功能塊包括在通信功能手冊的供貨范圍之內。

使用多點接口 (mpi) 進行數據通信

mpi（多點接口）是集成在 simatic s7-300 cpu 上的通信接口。它可用于簡單的網絡任務。

mpi 可以同時連接多個配有 step 7 的編程器/pc、hmi 系統（op/os）、s7-300 和 s7-400。

全局數據：

“全局數據通信”服務可以在聯網的 cpu 間周期性地進行數據交換。 一個 s7-300 cpu 可與多達 4 個數據包交換數據，每個數據包含有 22 字節數據，可同時有 16 個 cpu 參與數據交換（使用 step 7 v4.x）。

例如，可以允許一個 cpu 訪問另一個 cpu 的輸入/輸出。只可通過 mpi 接口進行全局數據通信。

內部通信總線(c-bus)：

cpu 的 mpi 直接連接到 s7-300 的 c 總線。因此，可以通過 mpi 從編程器直接找到與 c 總線連接的 fm/cp 模塊的地址。

功能強大的通信技術：

多達 32 個 mpi 節點。

使用 simatic s7-300/-400 的 s7 基本通信的每個 cpu 有多個通信接口。

使用編程器/pc、simatic hmi 系統和 simatic s7-300/400 的 s7 通信的每個 cpu 有多個通信接口。

數據傳輸速率 187.5 kbit/s 或 12 mbit/s

靈活的組態選項：

可靠的組件用于建立 mpi 通信： profibus 和“分布式 i/o”系列的總線電纜、總線連接器和 rs 485 中繼器。使用這些組件，可以根據需求實現設計的最優化調整。例如，任意兩個mpi節點之間最多可以開啟10個中繼器，以橋接更大的距離。

通過 cp 進行數據通信

simatic s7-300 通過 cp 342 和 cp 343 通信處理器可以連接到 profibus 和工業以太網總線系統。

可以連接以下設備：

simatic s7-300

simatic s7-400

simatic s5-115u/h、s5-135u 和 s5-155u/h

編程器

pc 機

simatic hmi 人機界面系統

數控裝置

機器人控制

工業pc

驅動控制器

其它廠商設備

s7-300f

s7-300f 能夠以兩種 i/o 設計的方式運行：

et 200m 中的 i/o 設計：

故障安  全數字量/模擬量輸入和輸出模塊用于集中式或分布式應用（cat.4/sil3 只能與隔離模塊一起使用）

et 200s profisafe 中的 i/o 設計：

故障安  全數字量輸入和輸出模塊可用于分布式應用

functions

s7-300

提供有大量功能，支持用戶的s7-300編程、調試和維護等工作。

高速執行指令：

指令執行時間最低可達0.01 μs，為中低端性能設備開創了全新的應用方案。

浮點數運算：

可以高效率地使用浮點運算甚至復數運算功能。

用戶友好的參數賦值：

僅需一個帶有統一操作界面的軟件工具，就可以完成所有模塊的參數化工作。這降低了入職門檻和培訓費用。

人機界面：

s7-300的操作系統已經集成了用戶友好的人機界面服務。這些功能不再需要成本高昂的編程工作：simatic hmi系統向simatic s7-300請求過程數據， s7-300在期望的更新時間完成這些數據的傳輸工作。simatic s7-300的操作系統可以自主地完成傳輸過程。并且完全使用相同的符號和數據庫。

診斷功能：

cpu 的智能診斷系統持續不斷地檢測系統的功能、記錄故障信息和特定的系統事件（例如，時間錯誤、模塊故障等）。采用環境緩沖區記錄事件信息，并帶有時間截，以利于今后的故障排除。

口令保護:

使用密碼保護功能高效、可靠地保護用戶信息，以防受到非授權復制與更改。

simatic s7-300符合的國家標準和國際標準有：

din

ul 認證

csa 認證

fm class 1 div. 2；組別：a、b、c 和 d （溫度組別：t4（≤135°c））

atex 認證

澳大利亞標志

以下船級社資格認證

美國船級社

法國船級社

挪威船級社

德國船級社

英國勞氏船級社

日本船級社

抗震

通訊

simatic s7-300的cpu 支持以下通信類型：

過程通訊：

對于通過總線（as-接口、profibus dp 或者 profinet）實現循環尋址的i/o模塊（互換過程圖像）。從循環執行層調用過程通訊。

數據通訊：

用于自動化系統間或多個自動化系統與hmi之間的數據交換。數據通信循環地進行，也可以基于事件驅動通過塊由用戶程序發起。

step 7的操作界面極為友好，顯著地簡化了用戶的通信功能組態工作。

數據通訊

simatic s7-300擁有不同的數據通信機制：

使用mpi，通過全局數據通信，實現聯網cpu之間的數據包循環交換。

借助通信功能，與其它伙伴完成事件驅動型通信。網絡連接通過mpi、profibus或profinet實現。

全局數據

借助“全局數據通信”服務，聯網cpu彼此之間可以循環地交換數據（最多可達8 gd 數據包，每周期22個字節）。據此，可以實現，例如，某個cpu訪問另一個cpu的數據、位存儲單元和過程圖像等信息。只能通過 mpi 進行全局數據交換。組態通過step 7的gd表完成。

通訊功能

使用系統已經集成的塊，可以建立s7/c7伙伴之間的通信服務。

這些服務是：

通過 mpi 進行 s7 基本通訊。

通過 mpi、c 總線、profibus 和 profinet/工業以太網的 s7 通訊。

s7-300 可以用于：

用作服務器時，使用mpi、c總線和profibus

用作服務器或客戶端時，使用集成式profinet接口

使用reloadable塊，可以建立與s5伙伴和非西門子設備之間的通信服務。

這些服務是：

通過 profibus 和工業以太網進行的 s5 兼容通訊。

通過 profibus 和工業以太網進行的標準通訊（非西門子系統）。

與全局數據不同的是，對于通信功能，必須為其建立通信連接。

集成到 it 領域中

借助自動化工程組態，使用s7-300，可以更加方便地接入現代化的信息技術世界。使用cp 343-1 advanced，可以實現以下信息技術功能：

ip 路由；

借助ip訪問列表，將ip v4報文以不低于gigabit的速度轉發至受控profinet接口。

web 服務器；

使用標準瀏覽器，可以瀏覽大至30 mb可自由定義的html網頁；通過ftp處理自己的文件系統中的數據

標準診斷頁；

無需額外工具，就可以在工廠內完成插裝在安  裝機架上的所有模塊的快速診斷工作。

e-mail；

直接從用戶程序中發送認證電子郵件。電子郵件客戶端設計有通知功能，可以在控制程序中直接通知用戶。

通過 ftp 進行通訊；

大多數操作系統平臺都可以使用的開放協議

設計有30 mb ram文件系統，可以用作動態數據的中間存儲器。

s7-300 profinet cpu集成有web服務器。因此，標準web瀏覽器可以讀出s7-300站中的信息：

cpu 一般信息

診斷緩沖區的內容

變量表

標簽  狀態

模塊的狀態

報文

工業以太網的相關信息

profinet 節點的拓撲結構

等時模式

使用系統功能“同步模式”，可以同步耦合

分布式信號采集、

profibus 信號傳輸和

程序執行

總線周期時間的程序運行。

創建了自動化解決方案，可以以固定間隔時間（常量總線周期時間）捕捉并處理輸入和輸出信號。同時創建了前后一致的部分過程圖像。

借助常量總線周期時間和分布式i/o同步信號處理技術，s7-300確�？梢跃�確地重現規定的過程響應時間。

為同步模式系統功能提供了極為豐富的支持組件，可以處理運動控制、測量值采集和高速控制等領域的苛刻任務。

在分布式自動化解決方案中，目前的simatic s7-300開始涉足重要的高速加工處理應用領域，并確�？梢垣@得最高的精度和可重現性。這意味著可以以穩定的優質產品不斷地擴大生產數量。

模塊的診斷和過程監視

simatic s7-300的大量輸入/輸出模塊都具有智能功能：

信號采用的監控（診斷）。

監控來自過程的信號（硬件中斷）。

診斷

診斷功能可以用來判斷模塊的信號采集（針對數字量模塊）或者模擬量處理（針對模擬模塊）是否工作于無故障狀態。在診斷分析中，必須區分可參數化和非參數化診斷消息：

可參數賦值的診斷報文：

僅由合適的設定參數啟用之后才會發出診斷消息。

不可參數賦值的診斷報文：

這些消息的發出是一個常規事件，即該過程與參數化無關。

如果某個診斷消息處于激活狀態（例如“無傳感器輸入”），則模塊會發起一個診斷中斷（若已經為該診斷消息設置了參數，則僅在相應的參數化過程之后才會產生中斷）。cpu會中斷用戶程序或較低優先級任務的執行，并接下來執行相關的診斷中斷塊（ob 82）。

數字量輸入/輸出模塊

診斷報文

可能的故障原因

無傳感器輸入

傳感器輸入過載

傳感器輸入至m之間存在短路

無外部輔助電壓

模塊無 l+ 電壓

無內部輔助電壓

模塊無 l+ 電壓

內部模塊保險絲故障

保險絲燒斷

內部模塊保險絲故障

模塊中的參數不正確

傳輸到模塊的參數不正確

時間監控功能已經編址（看門狗）

高電磁干擾

模塊故障

eprom 故障

高電磁干擾

模塊故障

ram 故障

高電磁干擾

模塊故障

硬件中斷丟失

硬件中斷到來的速度超過了cpu的處理能力

模擬量輸入模塊

診斷報文

可能的故障原因

無外部負載電壓

模塊無 l+ 負載電壓

組態/參數化錯誤

傳輸到模塊的參數不正確

共模錯誤

輸入（m-）之間的ucm 電壓差和測量回路的參考電壓過高

斷路

傳感器回路的電阻過高

模塊和傳感器之間的連接線出現斷路

通道未切換（開）

低于測量范圍的下限

輸入值低于正常范圍，可能因故障所至

量程為 4 至 20 ma，1 至 5 伏：

傳感器極性接反；

量程選擇錯誤

其它量程：

量程選擇錯誤

高于測量范圍的上限

輸入值超出量程

模擬量輸出模塊

診斷報文

可能的故障原因

無外部負載電壓

模塊無 l+ 負載電壓

組態/參數化錯誤

傳輸到模塊的參數不正確

m 短路

輸出過載

輸出 qv 至 mana 短路

斷路

執行器電阻過高

模塊和執行器之間的連接線出現斷路

通道未使用（打開）

硬件中斷

通過硬件中斷可以監控過程信號，并且，可以觸發針對信號變化的響應。

數字量輸入模塊：

根據參數設置的不同，針對每個通道組，當信號狀態發生改變時，模塊都可以發起硬件中斷，觸發沿可以選用上升沿、下降沿或者混合使用上升沿和下降沿。cpu會中斷用戶程序或較低優先級任務的執行，并接下來執行相關的診斷中斷塊（ob 40）。信號模塊可以緩沖一次中斷/通道。

模擬量輸入模塊：

通過指定上限值和下限值的參數值，可以設定其工作范圍。模塊將數字化測量值與這些極限值進行比較。當測量值違反了其中任何一個限定值時，就會觸發硬件中斷。cpu會中斷用戶程序或較低優先級任務的執行，并接下來執行相關的診斷中斷塊（ob 40）。如果極限高于/低于過量程/欠量程，則無法進行比較。

s7-300f

運行模式

s7-300f的安  全功能包含在cpu的f程序中，并且位于故障安  全信號模塊之內。

信號模塊采用差異分析方法和測試信號注入技術實現輸出和輸入信號的監控。

借助周期性自檢、指令檢測、程序邏輯檢測和程序順序流檢測等方法，cpu可以檢測控制器是否工作正常。此外，通過“活躍標志（sign-of-life）”請求，還可以對i/o進行檢測。

若判定系統中存在故障，則將該系統切換至安  全狀態。

編程

cpu 315f與安  全有關的程序采用step 7語言的梯形圖和功能圖編制。與運行有關的功能范圍和數據類型均限于在此處設置。編譯時使用特定的格式和參數，可以創建安  全相關程序。在單個cpu中，標準程序可以同時與故障安  全程序一起運行（共存），無任何限制。

該軟件包的另一個組件是f庫，配有tuv認可的安  全相關功能的編程實例。這些編程實例可以更改，但更改必須再次認證。

s7 f分布式安  全選項軟件包

編制安  全相關的程序段時，必須使用選項軟件包“s7 f distributed safety”。該軟件包含有創建f程序所需要的全部功能和塊。運行s7 f distributed safety必須安  裝不低于v5.1sp3版的step 7。

technical specifications

通用技術數據

防護等級

ip20，符合 iec 60 529

環境溫度

適合水平安  裝

0 … 60 °c

垂直安  裝

0 … 40 °c

相對濕度

10 … 95％，無冷凝

（rh 嚴重性等級 2，按照 iec 61131-2）

大氣壓

1080 - 795 至 1080 hpa（相當于海拔 -1000 - +2000 m）

絕緣

24 v dc 電路

500 vdc 測試電壓

230 v ac 電路

1460 v 交流測試電壓

電磁兼容性

emc 指令要求

抗擾度符合 iec 61000-6-2，測試符合：iec 61000-4-2，61000-4-3，iec 61000-4-4，iec 61000-4-5，iec 61000-4-6

干擾輻射符合 en 50081-2，測試符合 en 55011、class a、group 1

機械強度

振動，測試條件符合

iec 60068，part 2-6/10 - 58 hz；

恒定振幅 0.075 mm；58 … 150 hz；

恒定加速度 1g；

振動周期：在三個互相垂直軸的每個方向上，每軸為 10 個頻率級數

沖擊測試符合

iec 60068，part 2-27/半正弦波：

沖擊強度 15 g（峰值），持續時間 11 ms

20個不同的cpu:

7種標準型cpu(cpu 312,cpu 314,cpu 315-2 dp,cpu 315-2 pn/dp,cpu 317-2 dp,cpu 317-2 pn/dp,cpu 319-3 pn/dp)

6 個緊湊型 cpu（帶有集成技術功能和 i/o）（cpu 312c、cpu 313c、cpu 313c-2 ptp、cpu 313c-2 dp、cpu 314c-2 ptp、cpu 314c-2 dp）

5 個故障安  全型 cpu（cpu 315f-2 dp、cpu 315f-2 pn/dp、cpu 317f-2 dp、cpu 317f-2 pn/dp、cpu 319f-3 pn/dp）

2種技術型cpu(cpu 315t-2 dp, cpu 317t-2 dp)

18種cpu可在-25°c 至 +60°c的擴展的環境溫度范圍中使用

具有不同的性能等級，滿足不同的應用領域。

area of application

simatic s7-300 提供多種性能等級的 cpu。除了標準型 cpu 外，還提供緊湊型 cpu。

同時還提供技術功能型 cpu 和故障安  全型 cpu。

下列標準型cpu 可以提供：

cpu 312，用于小型工廠

cpu 314，用于對程序量和指令處理速率有額外要求的工廠

cpu 315-2 dp，用于具有中/大規模的程序量以及使用profibus dp進行分布式組態的工廠

cpu 315-2 pn/dp，用于具有中/大規模的程序量以及使用profibus dp和profinet io進行分布式組態的工廠，在profinet上實現基于組件的自動化中實現分布式智能系統

cpu 317-2 dp，用于具有大容量程序量以及使用profibus dp進行分布式組態的工廠

cpu 317-2 pn/dp，用于具有大容量程序量以及使用profibus dp和profinet io進行分布式組態的工廠，在profinet上實現基于組件的自動化中實現分布式智能系統

cpu 319-3 pn/dp，用于具有極大容量程序量何組網能力以及使用profibus dp和profinet io進行分布式組態的工廠，在profinet上實現基于組件的自動化中實現分布式智能系統

下列緊湊型cpu 可以提供：

cpu 312c，具有集成數字量 i/o 以及集成計數器功能的緊湊型 cpu

cpu 313c，具有集成數字量和模擬量 i/o 的緊湊型 cpu

cpu 313c-2 ptp，具有集成數字量 i/o 、2個串口和集成計數器功能的緊湊型 cpu

cpu 313c-2 dp，具有集成數字量 i/o 、profibus dp 接口和集成計數器功能的緊湊型 cpu

cpu 314c-2 ptp，具有集成數字量和模擬量 i/o 、2個串口和集成計數、定位功能的緊湊型 cpu

cpu 314c-2 dp，具有集成數字量和模擬量 i/o、profibus dp 接口和集成計數、定位功能的緊湊型 cpu

下列技術型cpu 可以提供：

cpu 315t-2 dp，用于使用 profibus dp進行分布式組態、對程序量有中/高要求、同時需要對8個軸進行常規運動控制的工廠。

cpu 317t-2 dp，用于使用 profibus dp進行分布式組態、對程序量有高要求、又必須同時能夠處理運動控制任務的工廠

下列故障安  全型cpu 可以提供：

cpu 315f-2 dp，用于采用 profibus dp 進行分布式組態、對程序量有中/高要求的故障安  全型工廠

cpu 315f-2 pn/dp，用于具有中/大規模的程序量以及使用profibus dp和profinet io進行分布式組態的工廠，在profinet上實現基于組件的自動化中實現分布式智能系統

cpu 317f-2 dp，用于具有大容量程序量以及使用profibus dp進行分布式組態的故障安  全工廠

cpu 317f-2 pn/dp，用于具有大容量程序量以及使用profibus dp和profinet io進行分布式組態的工廠，在profinet上實現基于組件的自動化中實現分布式智能系統

cpu 319f-3 pn/dp，用于具有大容量程序量以及使用profibus dp和profinet io進行分布式組態的故障安  全型工廠，在profinet上實現基于組件的自動化中實現分布式智能系統

design

所有 cpu 均具有堅固、緊湊的塑料機殼。在前面板上的部件有：

狀態和故障 led

模式選擇開關

mpi 端口

cpu 還具有以下配置：

simatic 微型存儲卡（mmc 卡）插槽；

mmc 卡替代集成的裝載存儲器，因此是操作必備品。

使用前連接器連接到集成的 i/o 端口（僅限緊湊型 cpu）

連接 profibus 總線(僅限于dp型cpu)

rs 422/485 的連接（僅 ptp cpu）

連接 profinet(僅限于pn型cpu)

functions

simatic s7-300 cpu 具有高性能、所需空間小以及最小的維護成本，因此提高了性價比。

高處理速度；

例如，在 cpu 315-2 dp 中，位運算時，0.05 μs；浮點運算時，0.45 μs，

在 cpu 319-3 pn/dp 中，位運算時，0.004 μs；浮點運算時，0.04 μs

擴展數量

作為裝載存儲器的 simatic 微型存儲卡：

可在微型存儲卡中存儲一個完整的項目，包括符號和注釋。run 模式下也可以進行讀/寫操作。這樣可以降低服務成本

無需電池即可在 mmc 上備份 ram 數據

編程

使用step7中的 lad、fbd stl 對 cpu 進行編程�？梢允褂孟铝芯幊坦ぞ撸簊tep 7 basis 和 step 7 professional。

可以運行 cpu 314 的工程與組態工具（例如，s7-graph、s7-higraph、scl、cfc 或 sfc）。

標準型cpu

對標準型 cpu 進行編程時需要 step 7 v5.2+sp1 以上的軟件。

緊湊型 cpu

對緊湊型 cpu 進行編程時需要 step 7 v5.3+sp2 以上的軟件。老版本的step 7需要升級。

7種標準型cpu(cpu 312,cpu 314,cpu 315-2 dp,cpu 315-2 pn/dp,cpu 317-2 dp,cpu 317-2 pn/dp,cpu 319-3 pn/dp)

7種cpu可在-25°c 至 +60°c的擴展的環境溫度范圍中使用

具有不同的性能等級，滿足不同的應用領域。

area of application

提供了以下標準 cpu

cpu 312，用于小型工廠

cpu 314，用于對程序量和指令處理速率有額外要求的工廠

cpu 315-2 dp，用于具有中/大規模的程序量以及使用profibus dp進行分布式組態的工廠

cpu 315-2 pn/dp，用于具有中/大規模的程序量以及使用profibus dp和profinet io進行分布式組態的工廠，在profinet上實現基于組件的自動化中實現分布式智能系統

cpu 317-2 dp，用于具有大容量程序量以及使用profibus dp進行分布式組態的工廠

cpu 317-2 pn/dp，用于具有大容量程序量以及使用profibus dp和profinet io進行分布式組態的工廠，在profinet上實現基于組件的自動化中實現分布式智能系統

cpu 319-3 pn/dp，用于具有極大容量程序量何組網能力以及使用profibus dp和profinet io進行分布式組態的工廠，在profinet上實現基于組件的自動化中實現分布式智能系統
