ech210920-07db-3e74 單鍵兩檔調光芯片
一． 功能說明
供電方式：dc3.0v。一路按鍵輸入控制,一路led輸出。
上電不工作,短按一下按鍵led100％亮,再短按一下,led50％亮,再短按一下滅,依次循環。
二． 電氣參數（vdd=5.0v ta=25℃）
參數 符號 小值 典型值 大 值 單位 條件
工作電壓 vdd 2.4 3.0 5.0 v
工作電流 iop 1.6 ma fcpu=4mhz@hirc-8m
靜態電流 istb 3 ua vdd=5v, wdt 開, lvr 關
驅動電流 iol 30 ma vol=0.6v
工作溫度 ta -10 25 70 ℃
儲存溫度 tstg -20 25 100 ℃
三． 封裝腳位圖（sop-8）
管腳號 符號 功能描述
1 vdd 電源正
2 nc 懸空
3 nc 懸空
4 nc 懸空
5 out led輸出,高電平有效
6 nc 懸空
7 key 觸發開關
8 gnd 電源負

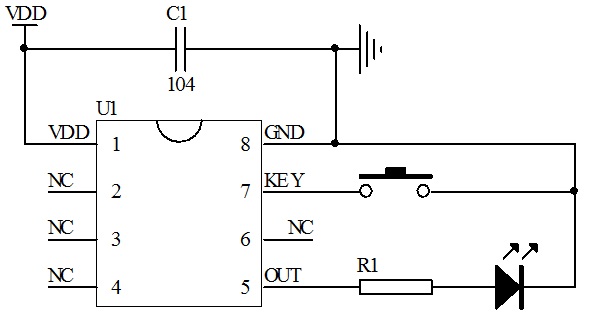

四． 電路圖參考
五． 封裝尺寸圖（sop-8）
六． 版本說明
版本 日期 描述
ech210920-0620-3e74 2021/9/23 v01初版
ech210920-07db-3e74 2021/9/25 v02改小電流
