ech211104-3599-3654背光燈開關調色溫芯片
一． 功能說明
供電方式：dc3.0v（aa*2干電池）。兩路按鍵輸入控制,兩路led負輸出。上電不工作。
key1鍵： on/off功能。短按打開燈光,再短按關閉燈光。有不斷電記憶功能,記憶關閉前key2的燈光。
key2鍵：燈光轉換。短按l1亮,再短按l2亮,再短按l1+l2亮,循環。
定時功能：在按鍵無任何操作的情況下背光燈會持續 35s然后熄滅。中途觸發重新計時。
二． 電氣參數（vdd=5.0v ta=25℃）
參數 符號 最 小值 典型值 最 大 值 單位 條件
工作電壓 vdd 2.4 3.0 5.0 v
工作電流 iop 1 ma
靜態電流 istb 3 ua
驅動電流 iol 30 ma
工作溫度 ta -10 25 70 ℃
儲存溫度 tstg -20 25 100 ℃
三． 封裝腳位圖（sop-8）
管腳號 符號 功能描述
1 vdd 電源正
2 nc 懸空
3 key2 模式轉換
4 key1 on/off
5 out2 led2輸出,低電平有效
6 out1 led1輸出,低電平有效
7 nc 懸空
8 gnd 電源負

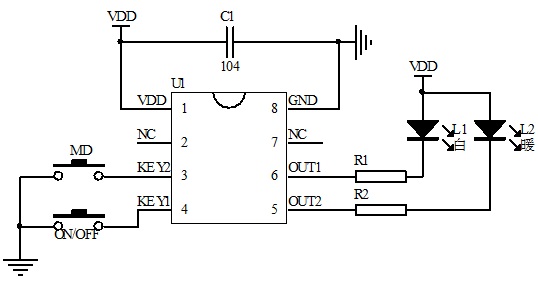

四． 電路圖參考
五． 封裝尺寸圖（sop-8）
六． 版本說明
版本 日期 描述
ech211104-3599-3654 2021/11/5 v01初版
