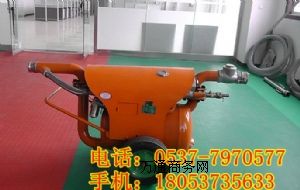

qyf系列礦用氣動清淤排污泵
排污泵，清淤泵，氣動清淤排污泵，qyf系列清淤排污泵，qyf礦用氣動清淤排污泵生產廠家，最新報價
一、qyf系列礦用氣動清淤排污泵概述
智能化高效節能礦用氣動清淤排污泵是我公司自主創新、自主研發、擁有自主知識產權的系列排污設備，產品技術處于國際領先水平。
該清淤排污泵以壓縮空氣為動力，適用于含有甲烷煤塵爆炸危險的煤礦井下采掘工作面、巷道、井底污水窩及污水坑（井）、水倉等排水排污作業。
我們研制的清淤排污泵實現了煤礦井下水倉煤泥、水混合物的高效快捷處理，徹底解除了人工清挖水倉的繁重勞動，同時減少了新建井下水倉數量，不僅提高了礦井水倉清挖的綜合經濟效益，而且實現了環境的治理和保護，省時省力，具有廣泛的實用性。
二、qyf系列礦用氣動清淤排污泵基本參數
|
清淤排污泵型號 |
流量 m³/h |
揚程 m |
耗氣量 m³/min |
工作氣壓 mpa |
安裝外形尺寸 （長×寬×高）mm |
|
qyf25-20 |
25 |
20 |
9.5～10.5 |
0.5～0.7 |
1830×885×965 |
|
qyf20-20 |
20 |
20 |
8.5～9.5 |
0.5～0.7 |
1830×834×915 |
|
qyf17-20 |
17 |
20 |
6.5～7.5 |
0.5～0.7 |
1830×782×890 |
|
qyf14-20 |
14 |
20 |
5.0～5.5 |
0.5～0.7 |
1830×782×890 |
|
qyf10-20 |
10 |
20 |
4.5～5.0 |
0.5～0.7 |
1830×782×890 |
三、qyf系列礦用氣動清淤排污泵產品結構與工作原理
該清淤排污泵主要組成部分包括主體部分、控制系統及真空抽吸組件等。
1、主體部分：由泵體、進料管道、排料管道組成，其擔當?shù)墓ぷ魇俏虾团帕稀?
2、控制系統：控制系統主要是利用氣控?fù)Q向閥、行程開關、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換。
3、真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成。它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與噴管的最小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。
