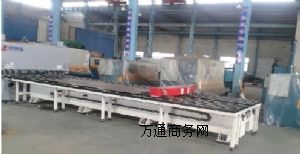

★剪板送料機
①送料平臺主體采用400mm＊400mm方管焊接，經整體回火處理，消除內應力，防止變形。平臺為槽鋼加萬向球臺面，板材運行平穩，阻力小，保護板材不被劃傷。有效行程： 3000mm*1500mm。
②送料平臺：直線導軌，品牌是臺灣tbi 。y軸：①采用兩根tbi-trh35vl-2-l2000-n-z0型導軌，導軌寬度為35mm，長度為3500mm。絲杠采用tbi-sfsr4040a1-dfc7-3360-p1型絲杠.
③控制系統：為adtech沖床數控系統，可實現autocad圖形自動轉換加工程序，自帶模具庫管理，實現板材自動重定位，可實現一鍵式操作，斷點加工，計件顯示，模擬顯示加工軌跡，設備空運行等功能，操作簡單，易學易懂。
④伺服單元選用華大伺服電機，電機功率為2.5kw。
⑤電氣部分采用成套正泰電器元件，接近開關選用奧通米克系列。
⑥夾鉗采用氣動夾鉗3套，避免夾傷板材。 ⑦剪切盲區由剪板機壓腳下面的臺面寬度決定，夾鉗能運行至此臺面的15mm處，臺面一般是140mm，那么剪切盲區就是155mm，臺面小相對盲區就小。
厚板剪板送料機（qh-jb）
|
名稱 |
單位 |
qh-jb15 |
qh-jb20 |
qh-jb25 |
qh-jb30 |
qh-jb35 |
|
控制軸數 |
個 |
單軸 |
單軸 |
單軸 |
單軸 |
單軸 |
|
加工精度 |
mm |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
|
送料速度 |
m/min |
30 |
30 |
30 |
30 |
30 |
|
最大板材厚度 |
mm |
12 |
12 |
12 |
12 |
12 |
|
加工板材尺寸 |
mm |
1500*1500 |
2000*2000 |
2500*2500 |
3000*2500 |
3500*2500 |
|
最大剪切頻率 |
次/min |
120 |
120 |
120 |
120 |
120 |
|
滾珠絲杠 |
— |
精密研磨 |
精密研磨 |
精密研磨 |
精密研磨 |
精密研磨 |
|
直線導軌 |
— |
進口 |
進口 |
進口 |
進口 |
進口 |
|
驅動電機 |
— |
伺服 |
伺服 |
伺服 |
伺服 |
伺服 |
|
夾鉗 |
— |
氣動 |
氣動 |
氣動 |
氣動 |
氣動 |
|
工作臺 |
— |
萬向球 |
萬向球 |
萬向球 |
萬向球 |
萬向球 |
|
工作電源 |
v |
380±10％ |
380±10％ |
380±10％ |
380±10％ |
380±10％ |
|
夾鉗數量 |
個 |
3 |
3 |
3 |
3/4 |
3/4 |
|
氣源 |
mpa |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
總功率 |
kw |
3.2 |
5.5 |
5.5 |
5.5 |
5.5 |
