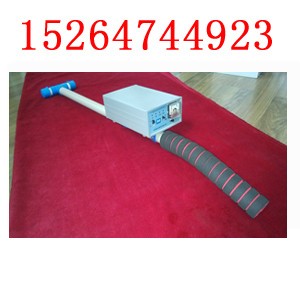

軌道電路故障診斷儀,電路故障診斷儀,軌道診斷儀隨著列車運行速度的不斷提高，列車運行超速防護系統對信號技術裝備所提供的信息量越來越多，軌道電路故障所占比重也越來越大。為了準確、迅速地判斷故障的性質和地點，盡力壓縮故障延時，研制出軌道電路故障診斷儀。軌道電路故障診斷儀是一種全集成，高可靠性的軌道電路故障快速診斷儀。它具有小型輕便，易于攜帶，使用簡單，性能穩定，抗50hz干擾能力強和查找故障迅速等特點，是查找軌道電路故障的理想工具。它不僅適用于非電氣化區段，而且還適用于電氣化區段25hz相敏軌道電路、各型移頻軌道電路的測試。主要儀器功能及特點： 1、診斷儀配備專用的
傳感器，緊貼傳輸信號電流的鋼軌，不影響線路傳輸，非接觸地對信號的各種頻率參數和電流幅值進行感應式測量。 2、判斷軌道電路開路斷路故障，判斷軌道距桿的絕緣狀況，判斷軌道電路接續線是否接觸良好。 3、診斷儀外部采用全塑外殼密封設計，具有很高的抗機械沖擊強度和良好的防水性能：內部配以專門的電路設計，使該診斷儀具有很高的抗強電磁干擾的能力。 4、診斷儀采用點陣圖形液晶顯示屏，具有夜間背光顯示功能；以漢字提示當前工作狀態、工作模式及錯誤信息；以圖形方式顯示內部蓄電池電量。 5、診斷儀內部配置大容量的鋰離子蓄電池，在電量充滿的情況下，若不使用背光功能。連續工作時間可超過10小時；若使用背光功能，連續工作時間可超過6小時。為節約電量和保護電池，具有防止內部電池過放強制關機功能。信號異常或電池電壓過低的情況下，儀表將自動關機。 6、診斷儀配備專用的充電器。軌道電路故障診斷儀主要技術指標： 1、儀表使用條件工作溫度：—20℃～50℃ 工作濕度：不大于85％（不防水）供電方式：內裝7.2v，4000ma鋰電池大氣壓強：74.8kpa～106.6kpa（海拔高度2500m以下） 2、測量端口輸入阻抗：1mω 3、頻率測項指標頻率測量范圍：10～3500hz；測量靈敏度要求：不大于10ma 顯示分辨率及測量誤差： 10.00～99.99hz頻段：分辨率0.01hz，誤差±0.01hz； 100.0～3500.0hz頻段：分辨率0.1hz，誤差±0.1hz；注意：用來檢測調頻信號時，誤差將大于0.5hz。 4、電流真有效值測量測量范圍：10～3500hz頻段?10ma～50a；測量誤差：小于3％。 5、整機重量：1.1kg 直銷熱線：韓雪英 訂購電話：訂購直通車： 18660761508 qq：1571408461 1284979094 郵箱：zhongmei11@
