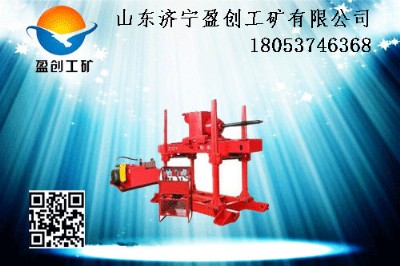

zdy-660坑道鉆機介紹
zdy-660坑道鉆機采用全液壓結構，分主機、泵站、操縱臺三部分，主機為分體式結構，可進一步拆卸，便于搬運；主要使用硬質合金、金剛石復合片鉆頭回轉鉆進，同時也可配大口徑的螺旋鉆桿及取芯鉆頭，適應不同的鉆探要求。
zdy-660坑道鉆機參數
鉆進深度 150/100 鉆孔直徑 φ75～φ110
鉆桿直徑 φ42/φ50 不取心鉆頭φ75～φ110
取心鉆頭 φ55～φ75 主軸調整范圍 ±90°
空載速度（r/min）0～150/0～300 額定轉矩 660
額定轉速（r/min）140/270 給進行程 650
給進能力 29 起拔能力 42
系統額定壓力16 電機功率 15
主機外形尺寸 1800×620×1300 主機質量 430
泵站質量 328 操縱臺質量 50
鉆機質量 900
zdy-660坑道鉆機用途
zdy-660坑道鉆機廣泛用于礦井內不同角度的探水、注水、探放瓦斯孔及地質勘探、邊坡錨固等鉆孔施工；特別適用煤礦井下±300的近水平鉆孔并允許±900全方位使用。
zdy-660坑道鉆機結構特征
該系列鉆機主要由泵站、動力頭、機架、立柱框架、操作臺和鉆具等部分組成。鉆機泵站和動力頭由不同管徑的高壓管連接，接頭全部采用快速聯接頭，安 裝撤卸搬運方便。泵站是通過防爆電機驅動油泵轉動，將電能轉換成旋轉油路和推進油路的液壓能（壓力油），再通過操縱臺上的閥組將壓力油輸送到液壓執行機構，從而實現鉆機的各種功能。
