国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

syd-0752型乳化瀝青濕輪磨耗試驗儀

（1）syd-0752型乳化瀝青濕輪磨耗試驗儀，乳化瀝青濕輪磨耗儀廠家適用范圍：

用于測定乳化瀝青稀漿封層混合料成型后的耐磨耗性能的試驗，可與負荷輪載試驗一起確定乳化瀝青稀漿封層混合料的最佳瀝青含量。本儀器符合交通部“jtg052-2011”標準中“t0752-2011”的試驗規(guī)范。

（2）syd-0752型乳化瀝青濕輪磨耗試驗儀，乳化瀝青濕輪磨耗儀廠家技術(shù)參數(shù)：

1、電源電壓：380v

2、電機功率：250w

3、磨耗頭質(zhì)量：2270g±20g（包括橡膠磨耗管）

4、標準橡膠管：內(nèi)徑19mm壁厚6.4mm長127mm

5、模板尺寸：360×360×6.4mm±0.2mm

6、模板孔徑： 280mm±1mm

7、磨耗頭轉(zhuǎn)速：公轉(zhuǎn)61r/min   自轉(zhuǎn)140r/min

8、磨耗面積：0.03077514m2

（3）syd-0752型乳化瀝青濕輪磨耗試驗儀，乳化瀝青濕輪磨耗儀廠家儀器組成：

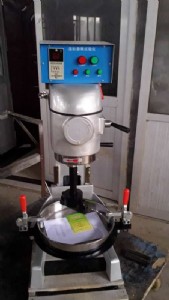

主要有盛樣盤、磨耗頭、升降平臺、升降搖桿、夾具等組成：（見下圖）

（4）syd-0752型乳化瀝青濕輪磨耗試驗儀試驗方法與步驟：

1、準備工作

將烘干的礦料用4.75mm篩過篩后備用。將油毛氈圓片平鋪在操作臺上，再將模板放在平整的油毛氈圓片上居中。稱取總質(zhì)量800g的礦料放入拌鍋，摻入填料，拌勻；然后加入水拌勻，再加入乳環(huán)瀝青或改性乳化瀝青拌和，拌和時間不超過30s±2s；將拌勻的混合料倒入試模中并迅速刮平。對于快凝的混合料，整個過程宜在45s內(nèi)完成.取走模板，將試樣放入60℃±3℃的烘箱。中烘至恒重，一般不少于16h。

2、試驗步驟：

試件從烘箱中取出冷卻到室溫，稱取油毛氈圓片及試件的合計質(zhì)量（ma）準確至0.1g。浸水1h濕輪磨耗實驗時，將試件放入25℃±1℃的水浴中保溫60min；浸水6d濕輪磨耗試驗時，將試件放入25℃±1℃的水浴中保溫6d。把試件及油毛氈從水浴中取出，放入試樣托盤中，往試樣托盤中加入25℃的水，使試件完全浸入水中，水面到試件表面的深度不少于6mm。把裝有試件的試樣托盤固定在磨耗儀升降平臺上，提升平臺并鎖住，此時試件頂起磨耗頭。開動儀器，使磨頭轉(zhuǎn)動300s±2s后停止。每次試驗后把磨耗頭上的橡膠管轉(zhuǎn)動一定角度以獲得新的磨耗面（用過的面不得使用），或換上新的橡膠管。降下平臺，將試件從盛樣盤中取出沖洗，然后放入60℃烘箱中烘至恒重。從烘箱中取出試件，冷卻到室溫，然后稱取試件與油毛氈的總質(zhì)量（mb），準確至0.1g。

（5）syd-0752型乳化瀝青濕輪磨耗試驗儀，乳化瀝青濕輪磨耗儀廠家計算乳化瀝青稀漿封層混合料的磨耗值：

wtat=(ma-mb)/a

式中：wtat-乳化瀝青稀漿封層混合料的磨耗值，g/m2;     ma—磨耗前的試件重（g）;

mb—磨耗后的試件重（g）;

a—系數(shù)     a=1/a;

a—磨耗頭膠管的磨耗面積m2；

（6）syd-0752型乳化瀝青濕輪磨耗試驗儀注意事項：

儀器應(yīng)用三相四線制供電裝置，并有良好的接地保護。

每次試驗完畢，應(yīng)將儀器各部擦洗干凈，放在通風干燥地方。
