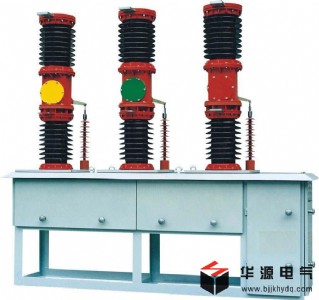

真空斷路器zw7-40.5的詳細信息 品牌/型號：北京京開華源電氣有限公司/zw7-40.5 額定頻率：50（hz） 滅弧方式：真空斷路器 極數：3p

真空斷路器zw7-40.5適用范圍：
zw7系列斷路器適用于三相交流50hz，40.5kv電力系統中，作為分，合負荷電流，過載電流及短路電流之用。它既可用于發電廠，變電所（站）對電力設備和電力線路的控制和保護，也可用于頻繁操作的場所。是40.5kv老變電所無油化改造的更新?lián)Q代的理想產品。

產品型號：
zw7-40.5系列戶外交流高壓真空斷路器，是保定陽光電力設備有限公司司引進國內，外先進技術，根據我國電網實際情況所開發生產的、新型高品質的斷路器。該產品具有設計合理、成套性強、外形新穎、安全可靠、維護簡便、電壽命長等優點，是35kv戶外多油斷路器更新?lián)Q代的理想設備，達到了九十年代的國際水平。
zw7-40.5型戶外交流高壓真空斷路器符合下列標準：國家標準gb1984-1989國家標準iec56

一、用途
zw7-40.5型戶外交流高壓真空斷路是電力線路的控制保護設備，用于交流50hz的三相電力系統中，作為分全負荷電流、過載電流及短路電流之用。

二、使用環境
1、周圍空氣溫度＋40℃～-30℃(嚴寒地區-40℃)；
2、海拔不超過1000、2500mm；
3、風壓不超過700pa(相當于風速34m/s)；
4、空氣污穢程度iv級；
5、無火災、爆炸危險、化學腐蝕及劇烈振動的場所。

三、主要技術參數項目單位參數額定電壓kv40.5額定電流a16002000額定短路開斷電流ka2531.5額定短路關合電流（峰值）6380額定適時耐受（熱穩定）電流2531.5額定峰值耐受（動穩定）6380額定短路持續時間s4額定絕緣水平1min工頻耐受電壓濕式kv95干式80雷電沖擊耐受電壓（峰值）185額定操作順序分-0.3s-合分-180s-合分額定短路開斷電流開斷次數次20全開斷時間（配彈簧操動機構）ms≤80機構壽命次10000額定操作電壓v≌220觸頭開距mm20+3.0-2.0觸頭超程mm5±1彈跳時間ms≤5每相回路直流電阻μω≤120斷路器外形尺寸（長×高×寬）mm2335×2275×500斷路器帶機構總質量kg1100
四、機電特性參數
每相回路電阻不包括電流互感器，即如圖一所示，測量1、16之間的回路電阻


五、結構與特點
zw7-40.5系列戶外交流高壓真空斷路器是參照國內、外先進技術新近聯合開發研制的，產品具有結構設計新穎，方案組合合理、操作靈活方便、機構壽命長等特點，選用新型絕緣材料組成的絕緣結構，密封性好、抗老化、耐高壓、不燃燒、無爆炸危險。本產品維護檢修量少，可靠性高，配有高精度、高性能的電流互感器，成套性強，可減少與占地面積和投資�？傮w結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷瓶。三相聯動部分和電流互感器以及操動機構均裝在一個防水型機構箱內，滅弧室動端通過拐臂、絕緣拉桿與機構的輸出軸相聯。
zw7-40.5系列戶外交流高壓真空斷路器主要由真空滅弧室、電流互感器、傳動機構及操動機構組成。

滅弧室裝配
真空滅弧室是產品的主要部件，為更好地適應戶外產品的需要，本產品的滅弧室是根據戶外運行和其結構特點重新設計的。
真空滅弧室裝在上瓷瓶內，在滅弧室與瓷瓶之間采用新型的絕緣材料填充，以克服凝露現象，從而避免了充氣及充油帶來的一系列問題。在中間鋁支架上開一圓孔，可以對滅弧室開距、超行程等進行測量調整。

電流互感器
zw7-40.5系列戶外交流高壓真空斷路器配有電流互感器，每相可以兩繞組、二繞組、四繞組任意組合，用于測量和保護。技術參數見表1、表2。

操動機構
zw7-40.5系列戶外交流高壓真空斷路器可配電磁操動機構或配彈簧操動機構。操動機構及聯桿裝在機構箱內，機構箱為防水型。

傳動機構
傳動機構包括絕緣拉桿、拐臂及導桿，調整絕緣拉桿和導桿的長度，可以調整開關的開距和接觸行程。

六、工作原理
機構帶動聯桿，使絕緣拉桿11（見圖3）上下運動，帶動拐臂8及拐臂5繞軸轉動，使得導桿7上下運動，實現滅弧室動靜觸頭進行分、合運動。導電回路通過上出線端子至真空滅弧室靜端及動端，通過軟聯接及電流互感器到下出線端子引出。
電流互感器的接線與二次控制原理圖見圖4、圖5、圖6。

七、運輸及保管
斷路器固定于合閘位置，以整裝狀態運輸，瓷套有防護套，附件及資料一并裝箱發運。檢查斷路器銘牌數據，分、合閘操作電壓，互感器說明書書等是否與訂貨合同相符，檢查瓷套是否完好。運輸和裝卸時不得翻轉、傾斜、碰撞和強烈震動。需要起吊斷路器時，必須勾住箱體上的四個起吊環水平吊起，并保證鋼絲繩不要磁到絕緣拉桿和磁瓶，以免損壞產品。
