一、概況

1.1 產品型號及名稱

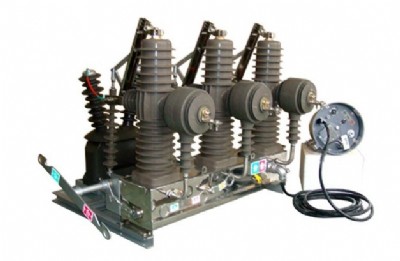

zw32-12/630-20戶外高壓真空斷路器。

1.2 主要用途

zw32-12/630-20戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12kv，三相交流50hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。

本安  裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安  裝、使用維護的原理和方法等內容。

1.3 型號意義

1.4 引用標準

斷路器符合《gb/t11022 高壓開關及其控制設備標準的共用技術條件》、《gb1984-89 交流斷路器》《gb1985-89 交流高壓隔離開關和接地開關》和dl404、iec56等標準的有關要求。

1.5 使用環境條件

1、海拔高度不超過2000米；

2、周圍空氣溫度：-45℃~+65℃；日溫差：日變化25℃；

3、風速不大于35m/s；

4、無易燃、爆炸危險、化學腐蝕及劇烈震動的場所。

1.6 主要技術參數（見表1）

表1

序號 項目 單位 數值

1 額定電壓 kv 12

2 額定頻率 hz 50

3 額定電流 a 400、630

4 額定短路開斷電流 ka 16、20

5 額定峰值耐受電流 ka 40、50

6 額定短時耐受電流（4s） ka 16、20

7 額定短路關合電流（峰值） ka 40、50

8 機械壽命 次 10000

9 額定電流開斷次數 次 10000

10 額定短路開斷電流開斷次數 次 30

11 1min工頻耐壓（濕）（干）相間、對地/斷口 kv 34

42/49

12 雷電沖擊耐受電壓（峰值）相對、對地/斷口 kv 75/85

13 二次回路1min工頻耐壓 kv 2

1.7 機械特性（見表2）

表2

序號 項目 單位 數值

1 觸頭開距 mm 9±1

2 觸頭超行程 mm 2±0.5

3 分閘速度 m/s 1.2±0.2

4 合閘速度 m/s 0.8±0.2

5 觸頭合閘彈跳時間 ms ≤2

6 相間中國距離 mm 340±2

7 三相分合閘不同期性 ms ≤2

8 各相導電回路電阻 υω ≤80

9 帶隔離開關各相導電回路電阻 υω ≤150

10 合閘時間 ms 30-60

11 分閘時間（分勵脫扣） ms 20-40

12 儲能電動機額定功率 w 40

2、結構特點

2.1 該斷路器由三相支住、機構箱組成，結構簡單明了，三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣，具有耐高低溫、耐紫外線、耐老化等優點；采用小型化彈簧操動機構，分合閘能耗低、機構傳動輸出采用主軸滑動方式，無扭力損耗，分合傳動件少，可靠性高；電流互感器安  裝于動端出線，二次采用插拔結構，維護更換方便。

2.2 裝有真空來弧室的高壓真空斷路器開斷性能穩定可靠，具有無燃燒和爆炸危險、安  全、免維護、體積小、重量輕（＜100kg）和使用壽命長等特點。

2.3 斷路器采用全封閉結構，密封性能好，有防潮、防凝露性能，適應于高溫潮濕地區使用。

2.4 斷路器的合、分閘可手動或電動操作及遠方操作�？膳c控制器配套實現配電自動化，也可與重合控制器配合組成重合器。

2.5 操作機構新穎、簡單、動作可靠、體積小、機械壽命可達1萬次。

2.6 斷路器的安  裝方式可采用單桿或雙桿座裝方式。

3、安  裝、使用及維護

3.1 開箱后應檢查柱上斷路器絕緣罩有無損壞，產品銘牌、合格證是否與實物相符。

3.2 柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作，以檢查各項指標是否正確。

3.3 斷路器可以分單桿架設，也可雙桿架設（如圖二、三、四、五所示）。

3.4 本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。

3.5 用戶不得隨意更換使用與原型號規格不一致的電器元件。

3.6 操作人員應初步了解機構的性能及安  裝調整、維護知識，對運行中問題應予以記錄，必要時可通知制造廠家。
