vs1-12永磁斷路器價格

永磁操動機構原理

當斷路器處于合閘或分閘位置時，線圈中無電流通過，永久磁鐵利用動靜鐵芯提供的低磁阻抗通道將鐵

vs1(vbm7)-12側裝式

[1]芯保持在上下極限位置，而不需要任何機械鎖扣。當有動作信號時，合閘或分閘線圈中的電流產生磁勢，

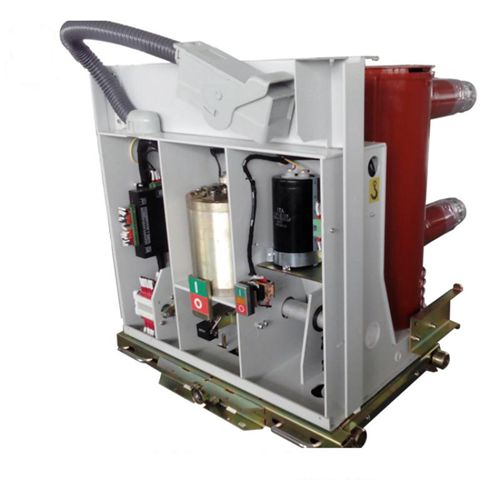

vs1-12真空斷路器

動、靜鐵芯中由線圈產生的磁場與永磁體產生的磁場疊加合成，動鐵芯連同固定在上面的驅動桿，在合成磁場力的作用下，在規定的時間內以規定的速度驅動開關本體完成開合任務。此機構之所以被稱為兩位式雙穩態原理結構，是由于動鐵芯在行程終止的兩個位置，不需要消耗任何能量即可保持。而傳統的電磁機構，動鐵芯是通過彈簧的作用被保持在行程的一端，而在行程的另一端，靠機械鎖扣或電磁能量進行保護。由上述可知，永磁操動機構是通過將電磁鐵與永久磁鐵特殊結合，來實現傳統斷路器操動機構的全部功能：由永久磁鐵代替?zhèn)鹘y(tǒng)的脫鎖扣機構來實現極限位置的保持功能，由分合閘線圈來提供操作時所需要的能量�？梢钥闯�，由于工作原理的改變，整個機構的零部件總數大幅減少，使機構的整體可靠性有可能得到大幅提高。由于永磁機構本身的特點，可以提高斷路器的可靠性，同時合分閘特性又只與線圈參數有關，因此永磁機構的分合閘特性可以通過電子或微機系統來控制，實現速度特性的智能控制，具有自檢測功能�？刂苹芈房刹捎秒娮涌刂�、外接合閘直流接觸器。

滅弧室滅弧原理

vs1-12/m斷路器(配永磁操動機構)采用真空滅弧室，以真空作為滅弧和絕緣介質，滅弧室具有極高的真

vs1-12真空斷路器(5張)

vs1-12真空斷路器，空度，當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧，同時由于觸頭的特殊結構，在觸頭間隙中也會產生適當?shù)目v磁場，促使真空電弧保持為擴散型，并使電弧均勻分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧被熄滅，達到分?jǐn)嗟哪康模�由于該真空斷路器采用磁�?chǎng)控制真空電弧，因而具有強而穩的開斷電流的能力。

1 概述

1.1 適用于三相交流50hz，10kv的電力系統中作投切各種不同性質的負荷及頻繁操作的場合。

1.2 可供工礦、企業、發電廠及變電站電氣設備的保護和控制之用。

1.3 可配用于kyn28a-12（gzs1）等中置手車式開關柜及xgn固定式開關柜。

1.4 執行標準

■ gb1984-2003《高壓交流斷路器》|

■ gb/t11022-1999《高壓開關設備標準的共用技術要求》

■ iec62271-100《高壓交流斷路器》

■ jb/t 3855-2008 《高壓交流真空斷路器》

■ dl/403《12~40.5戶內高壓真空斷路器訂貨技術條件》

2 產品技術特點

2.1 斷路器總體性能優越

■ 斷路器滅弧室與操動機構部分采用前后配置方式，通過傳動機構連接為一個整體。

■ 機械壽命高達10000次。

2.2 先進的真空滅弧室

■ 中封式陶瓷真空滅弧室。

■ 銅鉻觸頭材料及縱磁場觸頭結構為世界公認先進的熄弧方式。

2.3 增強型絕緣筒

■ 絕緣筒采用apg新工藝成型。

■ 絕緣筒增設內裙邊和加強筋，提高了絕緣水平和抗動穩定電流能力。

■ 真空滅弧室裝置于絕緣筒內，有效防止異物造成的損傷和表面污染，同時顯著縮小斷路器整體尺寸。

2.4 靈活簡便的操作機能

■ 操動機構采用彈簧儲能式，具有電動和手動儲能兩種功能。

■ 斷路器工作時儲能彈簧的能量通過輸出凸輪傳遞給連桿機構，再通過連桿機構傳遞到動觸頭部分。

■ 先進合理的緩沖裝置，分閘無反彈，減弱分閘沖擊和震動。

■ 無需調整，極少維護或少維護

vs1-12/630-20戶內高壓真空斷路器

vs1-12/630-25戶內高壓真空斷路器

vs1-12/1000-20戶內高壓真空斷路器

vs1-12/1000-25戶內高壓真空斷路器

vs1-12/1250-20戶內高壓真空斷路器

vs1-12/1250-25戶內高壓真空斷路器

vs1-12/1250-31.5 戶內高壓真空斷路器

vs1-12/1600-31.5 戶內高壓真空斷路器

vs1-12/2000-31.5戶內高壓真空斷路器

vs1-12/2000-40戶內高壓真空斷路器

vs1-12/2500-31.5戶內高壓真空斷路器

vs1-12/2500-40戶內高壓真空斷路器

vs1-12/3150-40戶內高壓真空斷路器
