国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

可分為直縫焊管和螺旋焊管

直縫焊管:生產(chǎn)工藝簡單,生產(chǎn)效率高,成本低,發(fā)展較快。

螺旋焊管:強(qiáng)度一般比直縫焊管高,能用較窄的坯料生產(chǎn)管徑較大的焊管,還可以用同樣寬度的坯料生產(chǎn)管徑不同的焊管。但是與相同長度的直縫管相比,焊縫長度增加30~100%,而且生產(chǎn)速度較低。因此,較小口徑的焊管大都采用直縫焊,大口徑焊管則大多采用螺旋焊。

按用途分類

按用途分為一般焊管、鍍鋅焊管、吹氧焊管、電線套管、公制焊管、托輥管、深井泵管、汽車用管、變壓器管、電焊薄壁管、電焊異型管和螺旋焊管。

一般焊管:一般焊管用來輸送低壓流體。用Q195A、Q215A、Q235A鋼制造。也可采用易于焊接的其它軟鋼制造。鋼管要進(jìn)行水壓、彎曲、壓扁等實驗,對表面質(zhì)量有一定要求,通常交貨長度為4-10m,常要求定尺(或倍尺)交貨。焊管的規(guī)格用公稱口徑表示(毫米或英寸)公稱口徑與實際不同,焊管按規(guī)定壁厚有普通鋼管和加厚鋼管兩種,鋼管按管端形式又分帶螺紋和不帶螺紋兩種。

鍍鋅鋼管:為提高鋼管的耐腐蝕性能,對一般鋼管(黑管)進(jìn)行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鋼鋅兩種,熱鍍鋅鍍鋅層厚,電鍍鋅成本低。

吹氧焊管:用作煉鋼吹氧用管,一般用小口徑的焊接鋼管,規(guī)格由3/8寸-2寸八種。用08、10、15、20或Q195-Q235鋼帶制成。為防蝕,有的進(jìn)行滲鋁處理。

電線套管:也是普通碳素鋼電焊鋼管,用在混凝土及各種結(jié)構(gòu)配電工程,常用的公稱直徑從13-76mm。電線套套管壁較薄,大多進(jìn)行涂層或鍍鋅后使用,要求進(jìn)行冷彎試驗。

公制焊管:規(guī)格用無縫管形式,用外徑*壁厚毫米表示的焊接鋼管,用普通碳素鋼、優(yōu)質(zhì)碳素鋼或普能低合金鋼的熱帶、冷帶焊接,或用熱帶焊接后再經(jīng)冷撥方法制成。公制焊管分普能和薄壁、普通用作結(jié)構(gòu)件,如傳動軸,或輸送流體,薄壁用來生產(chǎn)家具、燈具等,要保證鋼管強(qiáng)度和彎曲試驗。

托輥管:用于帶式輸送機(jī)托輥電焊鋼管,一般用Q215、Q235A、B鋼及20鋼制造,直徑63.5-219.0mm。對管彎曲度、端面要與中心線垂直、橢圓度有一定要求,一般進(jìn)行水壓和壓扁試驗。

變壓器管:用于制造變壓器散熱管和其它熱交換器,采用普通碳素鋼制造,要求進(jìn)行壓扁、擴(kuò)口、彎曲、液壓試驗。鋼管以定尺或倍尺交貨,對鋼管彎曲度有一定要求。

異型管:由普通碳結(jié)結(jié)構(gòu)鋼及16Mn等鋼帶焊制的方形管、矩形管、帽形管、空膠鋼門窗用鋼管,主要用作農(nóng)機(jī)構(gòu)件、鋼窗門等。

電焊薄壁管:主要用來制作家具、玩具、燈具等。近年來不銹鋼帶制作的薄壁管應(yīng)用很廣,高級家具、裝飾、欄柵等。

螺旋焊管:是將低碳碳素結(jié)構(gòu)鋼或低合金結(jié)構(gòu)鋼鋼帶按一定的螺旋線的角度(叫成型角)卷成管坯,然后將管縫焊接起來制成,它可以用較窄的帶鋼生產(chǎn)大直徑的鋼管。螺旋焊管主要用于石油、天然氣的輸送管線,其規(guī)格用外徑*壁厚表示。螺旋焊管有單面焊的和雙面焊的,焊管應(yīng)保證水壓試驗、焊縫的抗拉強(qiáng)度和冷彎性能要符合規(guī)定。

按端部形狀分類

又分為圓形焊管和異型(方、扁等)焊管。

按焊管材質(zhì)和用途分類

GB/T3091-1993(低壓流體輸送用鍍鋅焊接鋼管)。主要用于輸送水、煤氣、空氣、油和取暖熱水或蒸汽等一般較低壓力流體和其他用途管。其代表材質(zhì)Q235A級鋼。

GB/T3092-1993(低壓流體輸送用鍍鋅焊接鋼管)。主要用于輸送水、煤氣、空氣、油和取暖熱水或蒸汽等一般較低壓力流體和其它用途管。其代表材質(zhì)為:Q235A級鋼。

GB/T14291-1992(礦用流體輸送焊接鋼管)。主要用于礦山壓風(fēng)、排水、軸放瓦斯用直縫焊接鋼管。其代表材質(zhì)Q235A、B級鋼。GB/T14980-1994(低壓流體輸送用大直徑電焊鋼管)。主要用于輸送水、污水、煤氣、空氣、采暖蒸汽等低壓流體和其它用途。其代表材質(zhì)Q235A級鋼。

GB/T12770-1991(機(jī)械結(jié)構(gòu)用不銹鋼焊接鋼管)。主要用于機(jī)械、汽車、自行車、家具、賓館和飯店裝飾及其他機(jī)械部件與結(jié)構(gòu)件。其代表材質(zhì)0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。

GB/T12771-1991(流體輸送用不銹鋼焊接鋼管)。主要用于輸送低壓腐蝕性介質(zhì)。代表材質(zhì)為0Cr13、0Cr19Ni9、00Cr19Ni11、00Cr17、0Cr18Ni11Nb、0017Cr17Ni14Mo2等。

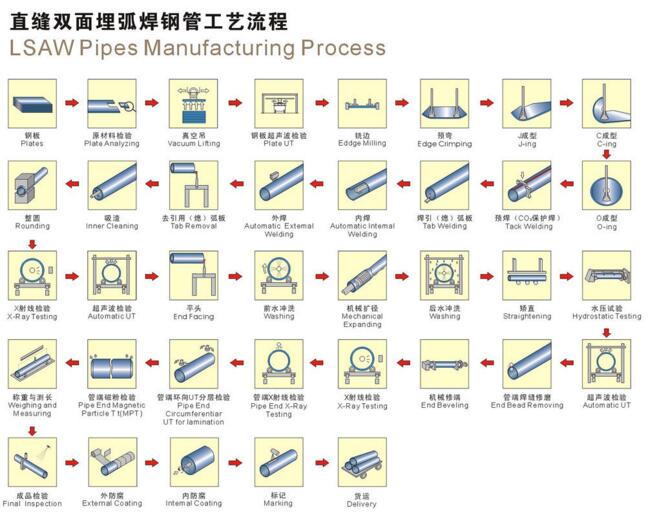

直縫管一般采用高頻焊接,高頻焊接是一種感應(yīng)焊(或壓力接觸焊),它無需焊縫填充料,無焊接飛濺,焊接熱影響區(qū)窄,焊接成型美觀,焊接機(jī)械性能良好等優(yōu)點,因此在鋼管的生產(chǎn)中受到廣泛的應(yīng)用。根據(jù)電磁感應(yīng)原理和交流電荷在導(dǎo)體中的趨膚效應(yīng)、鄰近效應(yīng)和渦流熱效應(yīng),使焊縫邊緣的鋼材局部加熱到熔融狀態(tài),經(jīng)滾輪的擠壓,使對接焊縫實現(xiàn)晶間接合,從而達(dá)到焊縫焊接之目的,冷卻后形成一條牢固的直縫焊縫。

焊縫間隙

將帶鋼送入焊管機(jī)組,經(jīng)多道軋輥滾壓,帶鋼逐漸卷起,形成有開口間隙的圓形管坯,調(diào)整擠壓輥的壓下量,使焊縫間隙控制在1~3mm,并使焊口兩端齊平。如間隙過大,則造成鄰近效應(yīng)減少,渦流熱量不足,焊縫晶間接合不良而產(chǎn)生未熔合或開裂。如間隙過小則造成鄰近效應(yīng)增大,焊接熱量過大,造成焊縫燒損;或者焊縫經(jīng)擠壓、滾壓后形成深坑,影響焊縫表面質(zhì)量。

焊接溫度

低碳鋼材質(zhì),焊接溫度控制在1250~1460℃,可滿足管壁厚3~5mm焊透要求。焊接溫度主要通過調(diào)節(jié)高頻渦流熱功率和焊接速度來控制。當(dāng)輸入熱量不足時,被加熱的焊縫邊緣達(dá)不到焊接溫度,金屬組織仍然保持固態(tài),形成未熔合或未焊透;當(dāng)輸入熱量過大時,被加熱的焊縫邊緣超過焊接溫度,產(chǎn)生過燒或熔滴,使焊縫形成熔洞。

直縫管一般采用GB/T3091-2015和GB/T9711-2011標(biāo)準(zhǔn)。

材質(zhì)

直縫管常用材質(zhì)有Q235A、Q235B、Q345B、16Mn、20#、Q345、L245、L290、X42、X46、X70、X80、0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb。

質(zhì)量檢驗

根據(jù)GB/T3091-2015《低壓流體輸送用焊接鋼管》標(biāo)準(zhǔn)的規(guī)定,鋼管表面質(zhì)量應(yīng)光滑,不允許有折疊、裂縫、分層、搭焊等缺陷存在。鋼管表面允許有不超過壁厚負(fù)偏差的劃道、刮傷、焊縫錯位、燒傷和結(jié)疤等輕微缺陷存在。允許焊縫處壁厚增厚和內(nèi)縫焊筋存在。

直縫管應(yīng)做機(jī)械性能試驗和壓扁試驗以及擴(kuò)口試驗,并要達(dá)到標(biāo)準(zhǔn)規(guī)定的要求。鋼管應(yīng)能承受一定的內(nèi)壓力,必要時進(jìn)行2.5Mpa壓力試驗,保持一分鐘無滲漏。允許用渦流探傷的方法代替水壓試驗。

渦流探傷按GB/T7735-2004《鋼管渦流探傷檢驗方法》標(biāo)準(zhǔn)執(zhí)行。渦流探傷方法是將探頭固定在機(jī)架上,探傷與焊縫保持3~5mm距離,靠鋼管的快速運動對焊縫進(jìn)行全面的掃查,探傷信號經(jīng)渦流探傷儀的自動處理和自動分選,達(dá)到探傷的目的。探傷后的焊管用飛鋸按規(guī)定長度切斷,經(jīng)翻轉(zhuǎn)架下線。鋼管兩端應(yīng)平頭倒角,打印標(biāo)記,成品管用六角形捆扎包裝后出廠。
