fpc軟板

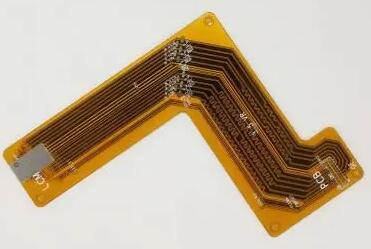

FPC軟板是一種最簡單結構的柔性電路板,主要用于和其他電路板的連接。
軟板分類
FPC軟板一般分為單層板、雙層板、多層板、雙面板等。
單層軟板結構
FPC單層軟板的結構:這種結構的柔性板是最簡單結構的柔性板。通�；�+透明膠+銅箔是一套買來的原材料,保護膜+透明膠是另一種買來的原材料。首先,銅箔要進行刻蝕等工藝處理來得到需要的電路,保護膜要進行鉆孔以露出相應的焊盤。清洗之后再用滾壓法把兩者結合起來。然后再在露出的焊盤部分電鍍金或錫等進行保護。這樣,大板就做好了。一般還要沖壓成相應形狀的小電路板。 也有不用保護膜而直接在銅箔上印阻焊層的,這樣成本會低一些,但電路板的機械強度會變差。除非強度要求不高但價格需要盡量低的場合,最好是應用貼保護膜的方法。
雙層軟板結構
FPC 雙層軟板的結構:當電路的線路太復雜、單層板無法布線或需要銅箔以進行接地屏蔽時,就需要選用雙層板甚至多層板。多層板與單層板最典型的差異是增加了過孔結構以便連結各層銅箔。一般基材+透明膠+銅箔的第一個加工工藝就是制作過孔。先在基材和銅箔上鉆孔,清洗之后鍍上一定厚度的銅,過孔就做好了。之后的制作工藝和單層板幾乎一樣。
雙面軟板結構
FPC雙面軟板的結構:雙面板的兩面都有焊盤,主要用于和其他電路板的連接。雖然它和單層板結構相似,但制作工藝差別很大。它的原材料是銅箔,保護膜+透明膠。先要按焊盤位置要求在保護膜上鉆孔,再把銅箔貼上,腐蝕出焊盤和引線后再貼上另一個鉆好孔的保護膜即可。
fpc軟板相關產品
坪山坪地軟板smt加工，fpc軟板貼片廠，深圳艾華信
- 產品規格：
- fpc
- 產品數量：
- 經營模式：
- 服務型
- 執照認證：
- 未認證
- 最近更新：
- 2017/11/8 10:04:11
- 經營品牌：
- 艾華信
深圳艾華信電子有限公司成立于2010年，從成立開始，公司就專門致力于fpc柔性電路板smt貼片加工；公司現有500人左右，12000平米的現代化車間，下屬3個工廠，分別在寶安 西鄉街道華豐第一科技園、龍華大浪￥0元/點所在地：廣東深圳
深圳艾華信電子有限公司
fpc軟板自動打孔機自動沖孔機 深圳fpc軟板線路板自動打孔
- 產品規格：
- 1250*770*770mm
- 產品數量：
- 200
- 經營模式：
- 生產型
- 執照認證：
- 未認證
- 最近更新：
- 2021/12/13 15:07:27
- 經營品牌：
- 迅安達
迅安 達自動定位打孔機，ccd掃描定位，適用于定位孔沖孔！ 您的工廠打孔還在用傳統手搖式鉆孔機嗎？ 面對大批量的客戶訂單，傳統方式打孔時間夠用嗎，效率夠快嗎？ 迅安&n￥20000元/臺所在地：廣東深圳
深圳市迅安達自動化設備有限公司
-
廠家供應電話手表fpc軟板
- 產品規格：
- 產品數量：
- 經營模式：
- 生產型
- 執照認證：
- 未認證
- 最近更新：
- 2018/10/25 10:46:10
- 經營品牌：
深圳市恒創達電路板有限公司是一家專業生產24層以下印制線路板，柔性線路板，軟硬結合，阻抗和高頻控制高精密埋￥0元/所在地：廣東深圳
深圳市恒創達電路板有限公司
