適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保

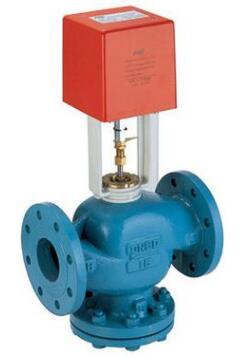

動態平衡電動調節閥是用于調節介質的流量、壓力和液位。根據調節部位信號,自動控制閥門的開度,從而達到介質流量、壓力和液位的調節。動態平衡電動調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節并通常分為直通單座式和直通雙座式兩種,后者具有流通能力大、不平衡力小和操作穩定的特點,所以通常特別適用于大流量、高壓降和泄漏少的場合。 閥門是流體輸送系統中的控制部件,具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。 用于流體控制系統的閥門,從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門,其品種和規格相當繁多。
閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。閥門的公稱通經從幾mm 的儀表針型閥到10m 的工業管路用閥。閥門的工作壓力可從1.3×10-3MPa 到1000MPa 的超高壓。工作溫度從-269℃的超低溫到1430℃的高溫。閥門的啟閉可采用多種控制方式,如手動、氣動、電動、液動、電-氣或電-液聯動及電磁驅動等;也可在壓力、溫度或其他形式傳感信號的作用下,按預定的要求動作,或者只進行簡單的開啟或關閉。
公稱壓力或壓力級:PN1.0-32.0MPa、ANSI CLASS 150-1500LB、JIS10-20K 公稱通徑或口徑:DN10~500、NPS 1/2 ~36" 連接方式:法蘭、對焊、螺紋等適用溫度:-196℃~700℃ 驅動方式:手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動閥體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。本類閥門在管道中一般應當水平安裝。

動態平衡電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高,正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點:節能(只在工作時才消耗電能),環保(無碳排放),安裝快捷方便。

1、流體對閥芯作用方向都處于流開狀態,故工作穩定性好。

2、除了閥蓋處襯套導向外,閥芯側面與閥座內表面也有導向作用,導向面積大,工作可靠。

3、伺服放大器采用深度動態負反饋,可提高調節精度。

4、電動操作器有多種形式,可適用于4~20mA.DC或0~10mA.DC。

5、電子型電動調節閥可直接由電流信號控制閥門開度,無需伺服放大器。

6、節省自動化投資,與單座、雙座或套筒調節閥相比,組成同樣的系統可省掉一個閥,簡化系統,節省投資。

7、波紋管密封型對移動的閥桿形成完全的密封,堵絕流體外漏。

8、三通調節閥分為T型和L型,對介質進行分流和合流,選型時根據現場工況進行確定。

動態平衡電動調節閥最適宜安裝為工作活塞上端在水平管線下部。溫度傳感器可安裝在任何位置,整個長度必須浸入到被控介質中。

動態平衡電動調節閥一般包括驅動器,接受驅動器信號(0-10V或4-20MA)來控制閥門進行調節,也可根據控制需要,組成智能化網絡控制系統,優化控制實現遠程監控。

安裝使用注意事項

為了確保動態平衡電動調節閥在開車時能正常工作,并使系統安全運行,新閥在安裝之前,應首先檢查閥上的銘牌標記是否與設計要求相符。同時還應對以下項目進行調試。 基本誤差限;全行程偏差;回差;死區;泄漏量(在要求嚴格的場合時進行)。

如果是對原系統中調節閥進行了大修,除了對上述各項進行校驗外,還應對舊閥的填料函和連接處等部位進行密封性檢查。

動態平衡電動調節閥在現場使用中,很多往往不是因?yàn)檎{(diào)節閥本身質量所引起,而是對調節閥的安裝使用不當所造成,如安裝環境、安裝位置及方向不當或者是管路不清潔等原因所致。因此電動調節閥在安裝使用時要注意以下幾方面:

1、動態平衡電動調節閥屬于現場儀表,要求環境溫度應在-25~60℃范圍,相對濕度≤95%。如果是安裝在露天或高溫場合,應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。

2、動態平衡電動調節閥一般應垂直安裝,特殊情況下可以傾斜,如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。

3、安裝調節閥的管道一般不要離地面或地板太高,在管道高度大于2m時應盡量設置平臺,以利于操作手輪和便于進行維修。

4、動態平衡電動調節閥安裝前應對管路進行清洗,排除污物和焊渣。安裝后,為保證不使雜質殘留在閥體內,還應再次對閥門進行清洗,即通入介質時應使所有閥門開啟,以免雜質卡住。在使用手輪機構后,應恢復到原來的空檔位置。

5、為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行,調節閥應加旁通管路。同時還應特別注意,調節閥的安裝位置是否符合工藝過程的要求。

6、動態平衡電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝。如現場導線采用SBH型或其它六芯或八芯、外徑為Φ11.3mm左右的膠皮安裝電纜線。在使用維修中,在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打。同時在拆裝中不要磕傷或劃傷隔爆面,檢修后要還原成原來的隔爆要求狀態。

7、執行機構的減速器拆修后應注意加油潤滑,低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符

1、穩定:末端設備的流量變化不受系統壓力波動的影響,流量變化不相互干擾。

2、節能:較傳統的系統節能6-20%

3、高效:大大地縮短了調試時間,系統運行具有高效率。

4、舒適:調控溫度精度更高,比傳統變流量系統更舒適。

驅動器為直行程,互換性好。

壽命:十年以上

1、智能調節型(最常用)

2、比例積分型

在系統負荷波動較大的變流量系統中,當系統壓力變化時:

1、閥門進口P1升高時,P1-P3增大,則通過感壓膜的作用使自動平衡閥組關小,使P1-P2增大,從而維持P2-P3的恒定;當進口P1降低時,P1-P3減小,則由彈簧的作用自動平衡閥組開大,使P1-P2減小,維持P2-P3的恒定。

2、當電動執行器接受控制信號使閥桿向上或向下運動,使閥塞開大或關小,P2、P3間的開度也隨之變化。由于不管系統壓差如何變化,P2、P3間的壓差(P2——P3)始終不變,因此對應于任一開度位置,其輸送的水流量都是一定的。

一、動態平衡電動調節閥性能分析:

動態平衡電動調節閥是區別于傳統的電動調節閥的新一代產品,是動態平衡與電動調節一體化的產品,它具有以下特點:

1、具有動態平衡功能:

動態平衡功能是指根據末端設備負荷變化要求電動調節閥膽調至某一開度時,不論系統壓力如何變化,閥門都能夠動態地平衡系統的阻力,使其流量不受系統壓力波動的影響而保持恒定。

在一組多臺空氣處理機并聯環路中,每路通過動態平衡電動閥來調節目標區域的回風溫度,其中區域一的設定溫度為25℃,區域二的設定溫度為27℃。

假定處于夏季工況,區域一已調至平衡狀態,即目標區域的溫度T1已穩定在25℃,這時動態平衡電動閥的開度維持在某一位置保持不變以輸出一個恒定的流量。

區域二還處于不穩定狀態,測量回風溫度T2為24℃,低于設定溫度27℃,這時測量溫度會和設定溫度在溫度控制器進行比較,輸出信號將動態平衡電動閥關小以減少流過空氣處理機二的冷水量,這時制冷量會減少,使測量溫度T2升高,接近設定溫度;以此同時,系統立管C、D二點的壓差會增大,空氣處理機一環路動態平衡電動閥DV1二端C、B1二點的壓差也相應增大。但是由于動態平衡電動閥的動態平衡功能(動態平衡閥芯PV1的定壓差作用),該閥電動調節閥芯二端A1、B1點的壓差并不發生變化,因此空氣處理機一環路的流量維持不變,制冷量不變,相應的區域一仍處于平衡狀態。

由上可見,空氣處理機二環路的調節沒有對已經平衡的空氣處理機一環路產生干擾,因此這兩個環路間不存在動態水力失調。對于多環路系統,任何一個環路的調節都不會對其它環路產生干擾,同時任何一個環路都不會受到其它環路調節的影響,系統越大,這種動態平衡的特性就越明顯,每一個環路只受自己區域負荷變化的影響,而不受系統壓力波動的影響,因此很容易達到并維持平衡狀態。

2、具有優良的電動調節功能:

電動調節功能是指閥門能根據目標區域溫度控制信號的變化自動的調節閥門的開度,從而改變水流量,最終使目標區域的實際溫度與設定溫度一致。

評價電動調節功能好壞的是電動調節閥的流量特性曲線。在空調系統中,常用的電動調節閥的理想流量特性曲線是直線的或者等百分比的。但是對于一般的電動調節閥,在實際使用過程中由于閥權度較小,使得實際的流量特性曲線偏離理想的流量特性曲線。

動態平衡電動調節閥由于獨特的閥體結構,在實際的使用工程中閥權度基本為1,因此其實際的流量特性曲線與理想的流量特性曲線一致,沒有偏離,因此具有優良的電動調節功能。

閥體∶球墨鑄鐵

閥膽∶不銹鋼/黃銅

連接方式∶ 法蘭連接(DN32-DN150)

螺紋連接(DN25-DN32)

輸入和輸出信號∶0-10VDC/2-10VDC/4-20mA

流量特性曲線∶直線/等百分比

最大工作壓力∶ PN16

流量誤差∶±5℅

適用于系統負荷變化較大的變流量系統中,具有抗干擾能力強,工作狀態穩定,調節精度高的特點。

主要適用于暖通空調系統末端空調設備(如空調箱、新風機組、空氣處理機)的溫度控制,通過配置智能模塊控制裝置,可方便的對各環路的流量、溫度進行自動控制,實現合理利用能量,節能降耗,智能化管理。

應用此閥末端設備只受標準控制信號的影響,而不受系統壓力波動的影響,使系統調節更穩定,更節能,特別適用于系統負荷變化較大的變流量系統中。
