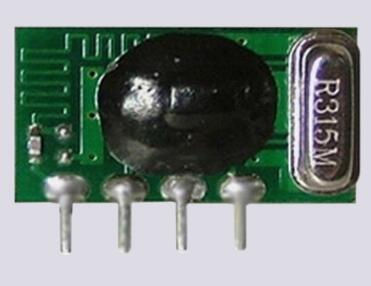

安陽市新世紀電子研究所發射模塊F05R
安陽市新世紀電子研究所發射模塊F05R

主要技術指標:

1、通訊方式:調幅AM

2、工作頻率:315MHz/433MHz

3、頻率穩定度:±75KHz

4、發射功率:8dBm

5、靜態電流:≤0.1uA

6、發射電流:3~50mA

7、工作電壓:DC 2.1~3.5V

數據發射模塊的工作頻率為315MHz,采用聲表諧振器SAW穩頻,頻率穩定度極高,當環境溫度在-25~+85度之間變化時,頻飄僅為3ppm/度。特別適合多發一收無線遙控及數據傳輸系統。聲表諧振器的頻率穩定度僅次于晶體,而一般的LC振蕩器頻率穩定度及一致性較差,即使采用高品質微調電容,溫差變化及振動也很難保證已調好的頻點不會發生偏移。

發射模塊未設編碼集成電路,而增加了一只數據調制三極管Q1,這種結構使得它可以方便地和其它固定編碼電路、滾動碼電路及單片機接口,而不必考慮編碼電路的工作電壓和輸出幅度信號值的大小。比如用PT2262或者SM5262等編碼集成電路配接時,直接將它們的數據輸出端第17腳接至數據模塊的輸入端即可。

數據模塊具有較寬的工作電壓范圍2.1~3.5V,當電壓變化時發射頻率基本不變,和發射模塊配套的接收模塊無需任何調整就能穩定地接收。當發射電壓為3V時,空曠地傳輸距離約20~50米,發射功率較小,當電壓5V時約100~200米,當電壓9V時約300~500米,當發射電壓為12V時,為最佳工作電壓,具有較好的發射效果,發射電流約60毫安,空曠地傳輸距離700~800米,發射功率約500毫瓦。當電壓大于l2V時功耗增大,有效發射功率不再明顯提高。這套模塊的特點是發射功率比較大,傳輸距離比較遠,比較適合惡劣條件下進行通訊。天線最好選用25厘米長的導線,遠距離傳輸時最好能夠豎立起來,因?yàn)闊o線電信號傳輸時收很多因素的影響,所以一般實用距離只有標稱距離的一半甚至更少,這點需要開發時注意。

數據模塊采用ASK方式調制,以降低功耗,當數據信號停止時發射電流降為零,數據信號與發射模塊輸入端可以用電阻或者直接連接而不能用電容耦合,否則發射模塊將不能正常工作。數據電平應接近數據模塊的實際工作電壓,以獲得較高的調制效果。

發射發射模塊最好能垂直安裝在主板的邊緣,應離開周圍器件5mm以上,以免受分布參數影晌。模塊的傳輸距離與調制信號頻率及幅度,發射電壓及電池容量,發射天線,接收機的靈敏度,收發環境有關。一般在開闊區最大發射距離約800米,在有障礙的情況下,距離會縮短,由于無線電信號傳輸過程中的折射和反射會形成一些死區及不穩定區域,不同的收發環境會有不同的收發距離。

超再生接收模塊

超再生接收模塊的體積:23x13x5毫米

主要技術指標:

1、通訊方式:調幅AM

2、工作頻率:315MHZ/433MHZ

3、頻率穩定度:±200KHZ

4、接收靈敏度:-95dBm

5、靜態電流:≤5mA

6、工作電流:≤0.3mA

7、工作電壓:DC2.6——3.5V

8、輸出方式:TTL電平

接收模塊的工作電壓為3伏,它為超再生接收電路,接收靈敏度為-95dBm,接收天線最好為25~30厘米的導線,最好能豎立起來。接收模塊本身不帶解碼集成電路,因此接收電路僅是一種組件,只有應用在具體電路中進行二次開發才能發揮應有的作用,這種設計有很多優點,它可以和各種解碼電路或者單片機配合,設計電路靈活方便。

這種電路的優點在于:

1、天線輸入端有選頻電路,而不依賴1/4波長天線的選頻作用,控制距離較近時可以剪短甚至去掉外接天線

2、輸出端的波形在沒有信號比較干凈,干擾信號為短暫的針狀脈沖,而不象其它超再生接收電路會產生密集的噪聲波形,所以抗干擾能力較強。

3、模塊自身輻射極小,加上電路模塊背面網狀接地銅箔的屏蔽作用,可以減少自身振蕩的泄漏和外界干擾信號的侵入。

4、采用帶骨架的銅芯電感將頻率調整到315M后封固,這與采用可調電容調整接收頻率的電路相比,溫度、濕度穩定性及抗機械振動性能都有極大改善�？烧{(diào)電容調整精度較低,只有3/4圈的調整范圍,而可調電感可以做到多圈調整�？烧{(diào)電容調整完畢后無法封固,因?yàn)闊o論導體還是絕緣體,各種介質的靠近或侵入都會使電容的容量發生變化,進而影響接收頻率。另外未經封固的可調電容在受到振動時定片和動片之間發生位移;溫度變化時熱脹冷縮會使定片和動片間距離改變;濕度變化因介質變化改變?nèi)萘?長期工作在潮濕環境中還會因定片和動片的氧化改變?nèi)萘?這些都會嚴重影響接收頻率的穩定性,而采用可調電感就可解決這些問題,因?yàn)殡姼锌梢栽谡{(diào)整完畢后進行封固,絕緣體封固劑不會使電感量發生變化。

超外差接收模塊

超外差接收模塊的體積:35x13x8毫米

主要技術指標:

1、通訊方式:調幅AM

2、工作頻率:316.8MHZ

3、頻率穩定度:±75KHZ

4、接收靈敏度:-102dBm

5、靜態電流:≤5mA

6、工作電流:≤5mA

7、工作電壓:DC 5V

8、輸出方式:TTL電平

這里提供的超外差接收模塊采用進口高性能無線遙控及數傳專用集成電路RX3310A,并且采用316.8M聲表諧振器,所以工作穩定可靠,適合比較惡劣的環境下全天候工作。

RX3310A集成電路介紹:

RX3310A是臺灣HMARK公司生產的專門用于幅度鍵控ASK調制的無線遙控及數傳信號的接收集成電路,內含低噪音高頻放大、混頻器、本機振蕩、中頻放大器、中頻濾波器、比較器等,為一次變頻超外差電路,雙列18腳寬體貼片封裝,主要技術指標如下:

工作頻率:150~450MHZ

工作電壓:2.7~6V

工作電流:2.6mA(3V電源時)

接收靈敏度:-105dBm(1K數據速率而且天線匹配時)

最高數據速率:9.6KBPS

從外接天線接收的信號經C8耦合到L3、C9組成的選頻網絡進行阻抗變換后輸入RX3310的內部高頻放大器輸入端14腳,經芯片內的高頻放大后(增益為15~20dB)的信號再經混頻器與本機振蕩信號(316.8M)混頻,產生1.8M的中頻信號,此中頻信號經內部中頻放大后由第3腳輸出,再進入比較器放大整形,最后數據從第8腳輸出。

超外差接收機對天線的阻抗匹配要求較高,要求外接天線的阻抗必須是50歐姆的,否則對接收靈敏度有很大的影響,所以如果用1/4波長的普通導線時應為23厘米最佳,要盡可能減少天線根部到發射模塊天線焊接處的引線長度,如果無法減小,可以用特性阻抗50歐姆的射頻同軸電纜連接(天線焊點右側有一個專門的接地焊點)

RF超再生和超外差接收機的性能區別

超再生和超外差電路性能各有優缺點,超再生接收機價格低廉,經濟實惠,而且接收靈敏度高,但是缺點也很明顯,那就是頻率受溫度漂移大,抗干擾能力差。超外差式接收機優點是頻率穩定,抗干擾能力好,和單片機配合時性能比較穩定,缺點是靈敏度比超再生低,價格遠高于超再生接收機,而且近距離強信號時可能有阻塞現象。

模塊必須用信號調制才能正常工作,常見的固定碼編碼器件如PT2262/2272,只要直接連接即可,非常簡單,因?yàn)槭菍Ｓ镁幋a芯片,所以效果很好傳輸距離很遠。

模塊還有一種重要的用途就是配合單片機來實現數據通訊,這時有一定的技巧:

1、合理的通訊速率

數據模塊的最大傳輸數據速率為9.6KBs,一般控制在2.5k左右,過高的數據速率會降低接收靈敏度及增大誤碼率甚至根本無法工作。

2、合理的信息碼格式

單片機和模塊工作時,通常自己定義傳輸協議,不論用何種調制方式,所要傳遞的信息碼格式都很重要,它將直接影響到數據的可靠收發。

碼組格式推薦方案

前導碼+同步碼+數據幀,前導碼長度應大于是10ms,以避開背景噪聲,因?yàn)榻邮漳�塊接收到的數據第一位極易被干擾(即零電平干擾)而引起接收到的數據錯誤。所以采用CPU編譯碼可在數據識別位前加一些亂碼以抑制零電平干擾。同步碼主要用于區別于前導碼及數據。有一定的特征,好讓軟件能夠通過一定的算法鑒別出同步碼,同時對接收數據做好準備。

數據幀不宜采用非歸零碼,更不能長0和長1。采用曼徹斯特編碼或POCSAG碼等。

3、單片機對接收模塊的干擾

單片機模擬2262時一般都很正常,然而單片機模擬2272解碼時通常會發現遙控距離縮短很多,這是因?yàn)閱纹瑱C(jī)的時鐘頻率的倍頻都會對接收模塊產生干擾,51系列的單片機電磁干擾比較大,2051稍微小一些,PIC系列的比較小,我們需要采用一些抗干擾措施來減小干擾。比如單片機和遙控接收電路分別用兩個5伏電源供電,將接收板單獨用一個78L05供電,單片機的時鐘區遠離接收模塊,降低單片機的工作頻率,中間加入屏蔽等。

接收模塊和51系列單片機接口時最好做一個隔離電路,能較好地遏制單片機對接收模塊的電磁干擾。

接收模塊工作時一般輸出的是高電平脈沖,不是直流電平,所以不能用萬用表測試,調試時可用一個發光二極管串接一個3K的電阻來監測模塊的輸出狀態。

無線數據模塊和PT2262/PT2272等專用編解碼芯片使用時,連接很簡單只要直接連接即可,傳輸距離比較理想,一般能達到600米以上,如果和單片機或者微機配合使用時,會受到單片機或者微機的時鐘干擾,造成傳輸距離明顯下降,一般實用距離在200米以內。
