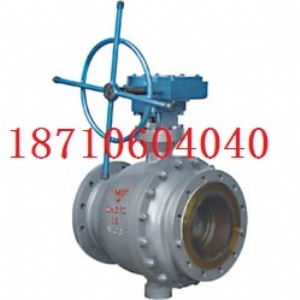

【產品用途】
Q47F固定球閥適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管 .
【產品特點】
1、閥座采用彈簧結構、將閥座推向球體、保證了良好的低壓密封性能 .
2、固定球閥閥前、閥后閥座都能密封、即所謂雙向密封特性、利用自帶的排放閥、閥體中腔可向外排放 .
3、樞軸采用防吹出保護結構、低摩擦系數的軸承等 . 具有性能優異、可靠性高、用途廣泛 .
【性能參數】
固定球閥型號 適用溫度(℃) 適用介質 材料
Q47F-16C -29～150 水、蒸汽、油品等 碳鋼
Q47F-16P CF8
【外形和連接尺寸】
公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d H H1 D0
固定球閥型號 QD47F-16C QD47F-16P QD347F-16P QD347F-16C QD347F-16P QD647F-16C QD647F-16P QD747F-16C QD747F-16P QD947F-16C QD947F-16P
50 178 160 125 100 16 4-18 160 85 -
65 191 180 140 120 18 4-18 170 95 -
80 206 195 160 135 20 8-18 200 110 -
100 229 215 180 155 20 8-18 210 120 -
125 356 245 210 185 22 8-18 350 215 -
150 394 280 240 210 24 8-23 530 190 -
200 457 335 295 265 26 12-23 575 230 600
250 533 405 355 320 30 12-25 585 260 600
300 610 460 410 375 30 12-25 730 300 600
350 686 520 470 435 34 16-25 860 350 800
400 762 580 525 485 36 16-30 935 395 800
450 864 640 585 545 40 20-30 975 440 800
500 912 705 650 608 44 20-34 1060 485 800
600 1067 840 770 718 48 20-41 1170 591 800
700 1245 910 840 788 50 24-41 1270 686 800
以上是上海工良閥門有限公司西安分公司廠家直供固定球閥的詳細信息，如果您上海工良閥門有限公司西安分公司廠家直供固定球閥的價格、廠家、型號、圖片有什么疑問， 請 聯系供應商 或 請供應商聯系我
