遼寧宇泰花園熱水工程
系統簡介
宇泰花園小區位于遼寧省鐵嶺市調兵山礦區，總建筑面積35700平方米，由3棟18層和3棟12層高層建筑組成，該小區總計286戶住宅，應業主要求，使用太陽能熱水系統提供生活熱水。該項目于2006年12月竣工，2007年3月開始投入運行，運行狀況符合設計要求，業主和物業反應良好。
系統設計

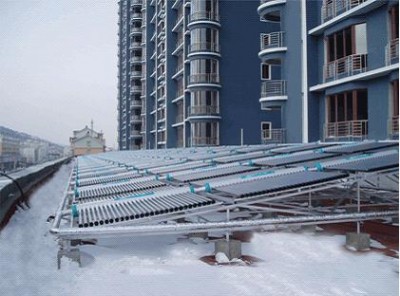

該小區位于調兵山市區中心位置，因6棟住宅前后間距較小，且3棟18層高層建筑位于正南方向，為避免冬季遮擋北向3棟12層建筑，因此本系統設計為集中式太陽能熱水系統。集熱器安 裝在南向3層裙樓樓頂，總計集熱面積868平方米。
50t貯水箱安 裝在地下一層專用設備間內，采用一臺360kw電鍋爐和采暖期熱交換器輔助加熱。熱水給水采用變頻恒壓分區循環給水方式，由6臺多級熱水水泵組成。
設計方案的特點
本系統采用集中熱水系統，在此類小區中并不多見，為探索集中式太陽能熱水系統在中高層建筑中的應用提供了重要參考依據。該系統最大特點是集熱器安 裝在3樓裙樓樓頂，使得太陽能與建筑一體化結合的更為巧妙，而且考慮到冬季管道熱損大、太陽能利用率低的特點，該系統設計了冬季供暖熱網的熱交換器作為輔助熱源，起到了非常好的節能作用。
由于該系統位于遼寧省，屬于高寒地區，故系統的防凍性能尤為重要，為降低工程成本，本系統設計采用橫排集熱器，當光照結束后，系統自動啟動排空功能將集熱器和管道內存水倒流回蓄熱水箱，因此大大降低了冬季電伴熱帶的運行費用。
因本系統設計為24小時熱水供應，且業主多為常年住戶，夏季的過熱可能性不大，因此本系統沒有設計夏季過熱保護問題，實際運行數據表明，夏季的最高水溫均符合國家設計要求。
工程概況
山水國際小區位于海南省三亞市鳳凰路，項目總占地2351畝，總建筑面積逾100萬㎡，其中e6區峰秀閣由15棟高層組成，總計726戶。應開發商要求，使用太陽能熱水系統提供生活熱水。該項目于2008年12月竣工，2009年1月開始投入運行，運行狀況符合設計要求。設計參數
本太陽能熱水系統，用于小區生活熱水供應，集熱器面積總計：1728㎡，貯熱水箱總?cè)萘浚?30立方米，電輔助加熱功率：600kw。設計方案的特點
