国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

一、產品介紹

我公司生產的高水速凝固化充填材料（以下簡稱高水材料）是中國礦業(yè)大學北京研究生部于九十年代研制成功的一種新型材料，其主要的技術指標已達國際先進水平。

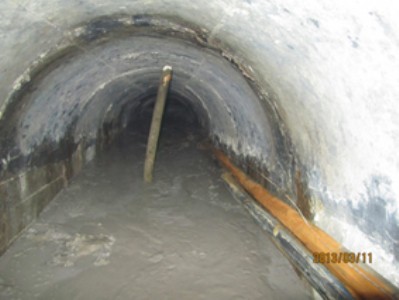

我公司的高水材料廣泛應用于煤炭行業(yè)巷旁充填支護,采空區(qū)堵漏滅火、阻燃、井巷壁厚充填支護等。冶金行業(yè)金礦、鐵礦等的單位充填和尾砂填充、廢料充填的膠結材料。高水材料在建筑、環(huán)保、水利、交通、石油等領域也有廣泛的應用前景，這種材料與傳統(tǒng)的水泥混凝土相比，可以水代替骨料，具有“滴水成石”的功能，凝固后所形成的固體被稱為“神奇的人工石”。

二、高水材料的特性

1、充填體含水率高。

用高水材料進行充填所形成的充填體體積含水率高達87％—90％，與之對應的重量水固比范圍為（2—3：1），重量比含水率范圍：69％—75％，井下充填1立方米空間體積的固化材料用量范圍為297kg—390kg；在金屬礦山、尾砂固化膠結充填工藝中，當充填料漿濃度為60％—70％時，充填1立方米空間高水材料用量80—150kg。

2、凝固速度快，組成高水材料的甲  、乙兩種漿液混合后5—30分鐘以內完成初凝。

3、早期強度高，增長速度快。各齡期的強度可為： 2小時 1.5mpa以上24小時3.0mpa以上3天4.0mpa以上7天以后的最終強度5.0mpa以上

4、泵送性能好。甲  、乙兩種材料的漿液混合前可達24小時以內不凝固、不結底。

5、充填體具有較高的殘余強度和良好的“恒阻”特性。

6、高水材料本身無毒、無害、腐蝕性小。

7﹑高水材料的固化機理：甲  、乙兩種漿液混合均化后，很快發(fā)生反應，生成長針狀、柱狀鈣礬石結晶結構；這些長針狀、柱狀結構交錯在一起形成了一個堅固的網(wǎng)狀骨架，骨架中包含有大量的結晶水，網(wǎng)狀骨條象海綿一樣又吸附大量的游離水（自由水）。

在常溫下，結晶水不會破壞掉，游離的吸附水會隨周圍環(huán)境的變化而變化。吸附水的多少一般不影響強度大小，只是材料的容重發(fā)生變化。例如成型時，材料容重1.2左右，干燥后只有0.6左右。目前材料在無保護的條件下，充填材料表層與空氣接觸，會產生風化層，隨著時間的加長，風化層逐漸加厚吧，當有保護層時，例如在水中、土中、塑料袋中都不會產生風化。材料在無保護層下的風化問題正在研究解決中。在游離水存在的條件下，充填材料受壓破壞后，還有重結晶能力，具有很好的“恒阻”特性。

高水材料為堿  性：甲  料：ph≈9─10，乙料：ph≈11─12。

三﹑高水材料采用中華人民共和國煤炭行業(yè)標準mt/420-1995。

 1﹑高水材料的品質規(guī)格

根據(jù)煤炭部標準高水充填材料可劃分為水灰比為3.0﹑2.5和2.0三種規(guī)格。

2﹑高水充填材料型號編制如下：

3﹑技術要求

（1）細度

甲  乙﹑組分比表面積不得小于300㎡／㎏。

細度允許用水篩篩余量代替，甲  ﹑乙組分篩余均不得超過8％。

（2）抗壓強度

各種規(guī)格產品抗壓強度均不得低于表1規(guī)定指標指示。

表1     產品的抗壓程度齡期2h24h7d28d抗壓強度mpa1.03.04.54.5（3）、初凝時間：初凝時間不得大于30min

(4)可泵時間

單講可泵時間不小于24h凝固。

4﹑包裝與標志

（1）高水充填材料甲  ﹑乙兩組粉  料均用防潮袋分別進行包裝。每袋凈重50+0.5㎏（含添加劑  ；當前公司包裝的每袋凈重50+0.5kg）。

（2）甲  組分包裝袋用紅字表示，乙組分用黑字表示。包裝袋上必須清楚標明產品編號﹑重量﹑公司名稱及嚴防受潮的字樣。

5﹑試驗報告

公司發(fā)貨時需附試驗報告，試驗報告中包括本標準規(guī)定的水灰比、各齡期的強度和各項試驗結果。如用戶要求28d齡期的強度，則應在交貨日起30日補報。

四、高水材料的使用：

高水材料在工業(yè)上的使用工藝主要分為三部分：甲  、乙兩種粉  料分別制漿、漿液輸送和充填成型。具體操作工藝流程如下：

1、制漿系統(tǒng)：使用甲  、乙兩套專用的泥漿攪拌機配上加水加料設備，對甲  、乙兩種粉  料進行分別攪拌，形成均勻的漿液。

2、輸送系統(tǒng)：均勻的漿液分別使用甲  、乙兩套泥漿泵和輸送管道等量送入混合器中進行混合。

3、混合成型系統(tǒng)：甲  、乙兩種漿液在混合器中經(jīng)過充分混合后，一起送入充填袋，漿液在充填袋內很快凝結成形。

具體的使用工藝如下圖示意：

五、高水材料在使用過程中的注意事項：

1、存放期間不能受潮

甲  ，乙兩種粉  料在運輸和貯存期間一定要保證干燥，不能受潮濕，在地面上存放期超過兩個月，在井下存放期超過十五天后，應重新化驗其強度。按新的化驗結果使用。在運輸和存貯期間嚴禁混入雜物。

2、一定要做到等量使用。

 高水材料在使用過程中，甲  ﹑乙兩種粉  料分別加入攪拌筒的重量應該是相等的，分別加入攪拌筒的水量應該是相等的，這樣才能保證甲  ﹑乙兩種粉  料的水灰比是相同的，通過泥漿泵送入混合器的甲  ﹑乙兩種料的漿液應該是相等的。

4、攪拌均勻。

甲  ﹑乙兩種粉  料不但要分別與水攪拌均勻，而且粉  料中有少量的添加劑  ，還必須保證粉  料與添加劑  攪拌均勻，所以攪拌時間不應過短，一般在十五分鐘以上。

5、須連續(xù)使用。

甲  、乙兩種粉  料的漿液要連續(xù)地、均勻地經(jīng)混合器充填到充填袋內，為了保證連續(xù)使用，攪拌機根據(jù)需要可設多個交替進行攪拌。

6﹑水灰比的比例為：甲  料﹑乙料﹑水為1:1:2。

7、水灰比保持不變。

在一次使用中，水灰比應保持不變，并按生產廠家的要求進行水、灰配比。

高水材料的強度隨著水、灰比的加大，強度是會降低的，凝結時間也會延長，所以用戶在使用高水材料時不能隨意改變水、灰比。

8、及時沖洗。

使用中的工藝設備：攪拌機、混合器、輸送管道等，充填工作完成后要及時沖洗干凈。各類礦山應使用高水材料充填采礦技術，已引起國內外采礦界的高度重視，許多礦山應用實踐證明，具有巨大的社會效益﹑經(jīng)濟效益和環(huán)境保護效益。
