国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

透水混凝土又稱多孔混凝土，也可稱排水混凝土。其由歐美、日本等國家針對原城市道路的路面的缺陷，開發(fā)使用的一種能讓雨水流入地下，有效補充地下水；并能有效的消除地面上的油類化合物等對環(huán)境污染的危害；同時，是保護自然、維護生態(tài)平衡、能緩解城市熱島效應的優(yōu)良的鋪裝材料；其有利于人類生存環(huán)境的良性發(fā)展及城市雨水管理與水污染防治等工作上，具有特殊的重要意義。   因透水混凝土系統(tǒng)擁有系列色彩配方，配合設計的創(chuàng)意，針對不同環(huán)境和個性要求的裝飾風格進行鋪設施工。這是傳統(tǒng)鋪裝和一般透水磚。

透水混凝土的鋪裝工藝，類似于混凝土的鋪裝，但又不同于混凝土鋪裝方面。

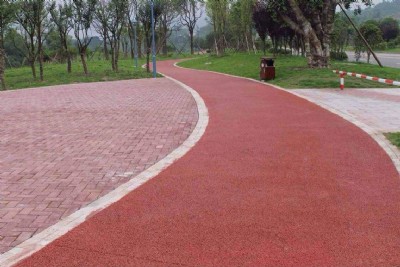

璟石透水混凝土

1、材料的組成：

標美彩色透水混凝土由透水混凝土專用膠結劑  、碎石、水組成。

（1）透水混凝土專用膠結劑  —由標美彩石建材有限公司生產(chǎn)的一種專用膠結劑  ，其是以高強度等級的硅酸  鹽  水泥為基料，配以多種助劑  增加強度與粘結力組成的粉  狀料，并可按用戶要求加入無機耐候顏料，使其和碎石、水按一定比例混合后，組成不同色彩的透水混凝土面層。

（2）碎石：透水混凝土用的碎石應具有技術要求，本公司采用二級品標準的高石。

碎石是透水混凝土的主要材料之一，其質(zhì)量必須要控制好。

3）水：普通自來水即可用。一般末經(jīng)過濾的混濁的地下水或使用過的不潔水，不能利用。    2、三種原材料在施工過程中配合比：要施工出高質(zhì)量、高標準的透水混凝土地面，在原材料固定的條件下，嚴格控制以上三種原材料的配比，是施工中的重要關鍵，在施工現(xiàn)場負責人必須嚴格控制比例。

透水混凝土配合比（按質(zhì)量計）

水：膠結劑  ：碎石：水泥=113：100：1518：310

水泥為42.5mp 硅酸  鹽  水泥

3、璟石彩色透水混凝土的品種

⑴普通素  色透水混凝土：為普通水泥本色的透水混凝土。

⑵標準色透水混凝土：以普通水泥本色摻加無機耐候顏料組成的透水混凝土。色彩屬一般。    ⑶艷麗色透水混凝土：以高要求的水泥摻加添加劑  及無機耐候顏料組成的透水混凝土。色彩艷麗。

⑷組合壓模工藝的透水混凝土：由彩色混凝土壓模工藝和透水混凝土相間組合成的混凝土。    ⑸組合紙模工藝的透水混凝土：由彩色混凝土壓模工藝和透水混凝土相間組合成的混凝土。    ⑹組合噴涂工藝的透水混凝土：：由彩色混凝土噴涂工藝和透水混凝土相間組合成的混凝土。

 以上各類透水混凝土工藝，是根據(jù)項目的不同地點、環(huán)境、承載要求以及基礎條件等不同，而進行針對性的設計及應用的，在圖案變化、色彩變化上有更多的適用性和實用性。

四、透水混凝土路面基層的要求

1、透水混凝土路面的厚度：從上可知因彩色透水混凝土的強度原因，大都應用于人行道、廣場、停車場、園林小道等場所。根據(jù)路面的不同應用面板厚度不同。對人行道，自行車道等輕荷重地面，一般面層厚度不低于8公分；對停車場、廣場等中荷重地面，面層厚度不低于10公分，考慮成本，可將面層分為二層，即表層為彩色透水混凝土層，厚度一般不低于3公分，下層為素  色透水混凝土層。

2、為確保路體結構層具有足夠的整體強度和透水性，表面層下需有透水基層和較好保水性的墊層。  基層要求：在素  土層夯實層上，配用的基層材料，應有適當?shù)膹姸韧�，須有較好的透水性，采用級配砂礫或級配碎石等。采用級配碎石時，碎石的最大粒徑應小于0.7倍的基層厚度，且不超過50mm。

墊層一般采用天然碎石，粒徑小于10mm，俗稱瓜子片，并鋪有一定厚度、鋪設需均勻平整。    3、考慮大暴雨季節(jié)因素  ，為防止基層過多積水，影響地基，在基層處設置專用透水管道排，通向道路邊的排水系統(tǒng)，用時排除過量的雨水。

五、標美彩色透水混凝土的施工

 一般按8cm為標準作為人行道的基準厚度，在此基礎上按不同的功能，設計不同的厚度。為降低成本，可采用分層設計時。施工上述單層或分層的透水混凝土路面，鍵全的施工工藝是透水混凝土路面質(zhì)量的保證，璟石彩坪提供以下的施工方案。

1、施工前的準備：施工前應作好組織、物質(zhì)、技術等三大準備。

1）組織準備：建立健全的施工項目組織機構的人員設置，以能實現(xiàn)施工項目所要求的工作任務為原則，人員配置要從嚴控制，力求一專多用，一人多職。

2）物質(zhì)準備：透水混凝土施工實質(zhì)上相似于水泥混凝土施工，其原料中僅少了砂子，而一定粒度的高料碎石替代了骨料，在施工中具有一定量的材料（膠結料、高料）。

 物質(zhì)準備應是現(xiàn)場的準備，如人員的住宿、所需的水、電供應、工程材料堆放工棚（膠結料須要有防水措施的工棚）搭建；攪拌機械的設置場地等等一系列的準備工作。

攪拌機械的設置場地，透水混凝土的攪拌是采用小型臥式攪拌機。攪拌機最佳的設置方案是施工現(xiàn)場的中段，因透水混凝土是屬干料性質(zhì)的混凝土，其初凝快，為保證運輸時間應盡量短。為防止混凝土粘污施工場地，攪拌機下部的一定范圍需用防護板設防措施。

3）施工機械、推車、瓦工工具等必備的工具、立模用的木料或型鋼等配備；水、電設施到位，生活用水、電以及施工用水、電。施工用電：三相電，施工用水：普通自來水連接到攪拌設備旁。

4）施工前的技術準備：了解和分析工程項目特點、進度要求，了解施工的客觀條件，根據(jù)設計要求，熟悉設計圖紙，合理布置施工力量，制定出施工方案，為工程順利完成作好技術上的準備工作。

5）配合做基礎方的土建隊，在做地面基層的同時進行專用透水管道的鋪設，透水管道除按圖子要求鋪設外，必須與原道路排水系統(tǒng)相連接，成為道路排水系統(tǒng)的一部分。

2、施工：在準備工作充分的基礎上，人員設備方可進場施工。

1）立模：

施工人員在首先須按設計要求進行分隔立模及區(qū)域立模工作，立模中須注意高度、垂直度、泛水坡度等的問題。

2）攪拌：

攪拌器：根據(jù)工程量的大小，配置不同容量的機械攪拌器，機械攪拌器的一定范圍內(nèi)的地面處，應設置防止水和物料散落的接料設備（如方型板式斗類），保護施工環(huán)境的衛(wèi)生，減少施工后的清理工作。

透水混凝土不能采用人工攪拌，采用普通混凝土攪拌機械進行攪拌，攪拌時按物料的規(guī)定比例及投料順序將物料投入攪拌機，先將膠結料和碎石攪拌約30秒后，使其初步混合，再將規(guī)定量的水分2-3次加入繼續(xù)進行攪拌約1.5-2分鐘。視攪拌均勻程度，可適當延長機械攪拌的時間，但不宜過長時間的攪拌。

注意事項：

（1）施工現(xiàn)場須專人負責物料的配比。

（2）嚴格控制水灰比，即控制水的加入量，水在攪拌中分2-3次加入，不允許一次性加入。    （3）為使物料攪拌均勻，適當延長機械攪拌時間，但不宜過長。

3）運輸    透水混凝土屬干性混凝土料，其初凝快，一般根據(jù)氣候條件控制混合物的運輸時間，運輸一般控制在10分鐘以內(nèi)，運輸過程中不要停留，手推車必須平穩(wěn)。

4）攤鋪、澆筑成型

透水混凝土屬干性混凝土料，其初凝快，攤鋪必須及時。對于人行道面，大面積施工采用分塊隔倉方式進行攤鋪物料，其松鋪系數(shù)為1.1。將混合物均勻攤鋪在工作面上，用括尺找準平整度和控制一定的泛水度，然而平板振動器（厚度厚的用平板振動器）或人工搗實。搗實不宜采用高頻振動器，最后用抹合拍平。抹合不能有明水。

注意事項：

（1）松鋪系數(shù)即為物料攤鋪高度高于實際高度的比，按透水混凝土的干濕度，一般采用1.1-1.15之間。

（2）平板振動器振動時間不能過長，防止過于密實，可出現(xiàn)離析現(xiàn)象。

（3）攤鋪時盡量快和正確。

（4）因透水混凝土其孔隙率大，水份散失快，當天氣溫高于35℃時，施工時間應宜避開中午，適合在早晚進行施工。

4）養(yǎng)生：透水混凝土與水泥混凝土屬性類似，因此鋪攤結束后，經(jīng)檢驗標高、平整度均達到要求后。當氣溫較高時，為減少水分的蒸發(fā)，宜立即覆蓋塑料薄膜，以保持水分。也可采用灑水養(yǎng)生，所有養(yǎng)生期不得少于7d，使其在養(yǎng)護期內(nèi)強度遂漸地提高。

灑水養(yǎng)生，透水混凝土在澆注后1天開始灑水養(yǎng)護，高溫時在8小時后開始養(yǎng)護，但淋水時不宜用壓力水直接沖淋混凝土表面，應直接從上往下淋水。透水混凝土濕養(yǎng)時間不少于7天。養(yǎng)生時間應根據(jù)施工溫度而定，一般養(yǎng)生期為14—21天，高溫時不少于14天，低溫時不少于21天，5℃以下施工，養(yǎng)生期不少于28天。

4、涂覆透明封閉劑  ：

待表面混凝土成型干燥后在3天左右，涂刷透明封閉劑  ，增強耐久性和美觀性，防止時間過會使透水混凝土孔隙受污而堵塞孔隙。
