国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

巴氏合金、軸瓦合金,巴氏合金軸瓦、托瓦、軸套、軸襯生產(chǎn),真誠期待與您合作共鑄輝煌。下面我給廣大消費(fèi)者簡單的談下巴氏合金軸瓦澆注的相關(guān)知識：1、合金軸瓦的清洗,將軸瓦放在10％-15％的清洗劑 1溶液內(nèi)進(jìn)行清洗洗、除去銹蝕,然后再置于80攝氏度的熱水中除去剩余的污。軸瓦經(jīng)洗后,然后置于70攝氏度的熱水中洗去剩余的污。清洗后,禁止用手觸摸軸瓦內(nèi)表面。有時(shí)由于軸瓦在除去舊合金停放的時(shí)間較長,表面已產(chǎn)生氧化層,在掛錫底之前,應(yīng)再用清洗劑 溶液 進(jìn)行3分鐘的弱腐蝕后立即放入清洗劑 2溶液內(nèi)2分鐘中和,然后再用熱水清洗。2、錫與軸瓦的粘合力比巴氏合金為好,鍍錫后可使巴氏合金掛得牢些。鍍錫所用的鍍料是錫或錫合金,另外再用鍍劑 ,鍍劑 的作用是去除表面氧化物及油脂,便于使錫貼合牢固。鍍錫的方法有涂擦法和浸錫法。3、去污,用噴燈火焰或加熱爐從軸瓦背部進(jìn)行加熱,除去舊的巴氏合金,用鋼絲刷子仔細(xì)清除軸瓦上已經(jīng)熔化的巴氏合金,除去污垢、銹蝕和巴氏合金痕跡,油溝和燕尾槽部位應(yīng)特別清掃。經(jīng)過清理鍍錫打底再澆注巴氏合金溶液……

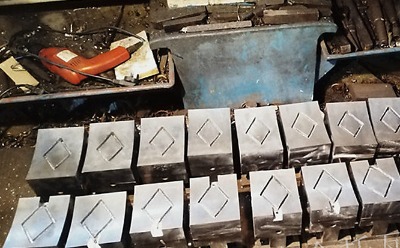

巴氏合金（babbitt metal）,一種軟基體上分布著硬顆粒相的低熔點(diǎn)軸承合金。有錫基、鉛基、鎘基三個系列。錫基巴氏合金的代表成分（質(zhì)量分?jǐn)?shù)）為：銻3％~15％,銅2％~6％,鎘<1％,錫余量。具有減摩特性的錫基和鉛基軸承合金,由美國人巴比特發(fā)明而得名,因其呈白色,又稱白合金,烏金。

鑄造錫基巴氏合金zsnsb11cu6固相點(diǎn)溫度為240℃,液相點(diǎn)溫度為370℃,其最 高 使用溫度不得超過100℃,摩擦系數(shù)在有油時(shí)為0.005,無油時(shí)為0.28。

巴氏合金主要使用于大型機(jī)械主軸的軸瓦、軸承、軸襯、軸套。如：水泥機(jī)械、鋼鐵機(jī)械、化工機(jī)械、造紙機(jī)械、石油機(jī)械、船舶機(jī)械、壓縮機(jī)械、煤礦機(jī)械、選礦設(shè)備等等,還可以用在大型機(jī)床上來取代黃銅,效果也很好。

巴氏合金除制造滑動軸承外,因其質(zhì)地軟、強(qiáng)度低,常將其絲或粉 噴涂在鋼等基體上制成軸瓦使用。為防止成分偏析和細(xì)化晶粒,還常加入少量的砷。
