国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

產(chǎn)品名稱：高韌性耐磨高淬透cr12非標(biāo)模具鋼

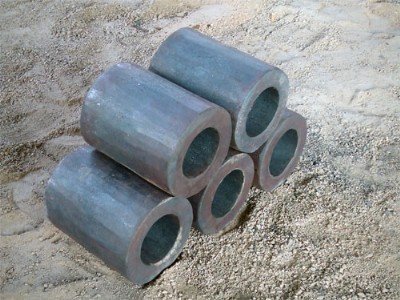

產(chǎn)品規(guī)格：專業(yè)鍛打：毛胚圓環(huán)、毛胚鍛打板、毛胚鍛打圓鋼、毛胚鍛打法蘭、毛胚鍛打錠，可來(lái)圖紙加工訂做加工，13532601986

交貨狀態(tài)：退火狀態(tài), 硬度269 -271hbw, 壓痕直徑3. 7 ~4.1mm

理論重量表：（單位：0.00000785％密度）

毛胚尺寸：毛胚鍛打出尺寸：在客戶提供的精準(zhǔn)尺寸前提下，鍛打出材料會(huì)有正常公差范圍6~8個(gè)mm左右正差以保證客戶產(chǎn)品足夠尺寸加工成品。

模具簡(jiǎn)介：cr12模具鋼屬于高碳高鉻萊氏體鋼,也是應(yīng)用廣泛的冷作模具鋼.該鋼具有較好的淬透性、耐磨性、熱加工性.碳化物在鋼中分布較好,可用于制造形狀復(fù)雜、工作條件繁重下的各種冷作模具.如冷沖模沖頭、螺紋滾模、拉絲模、料模、冶金粉  模、木工切削工具、冷切剪刀鉆套及量規(guī)等工具.我們?cè)谘兄浦?經(jīng)過(guò)反復(fù)探索和試驗(yàn),制訂了合理的冶煉工藝和特殊的錠模及鍛造工藝,使材質(zhì)組織達(dá)到均勻一致,另外對(duì)標(biāo)準(zhǔn)物質(zhì)加工,大膽創(chuàng)新,采用雙刀切屑新工藝,極大提高了功效,縮短了周期,降低了成本。

化學(xué)成分：csimncrcunips2.00～2.30  ≤0.40            ≤0.40              6.00~8.00     ≤0.30            ≤0.25          ≤0.030         ≤0.030

模具特性：1. 真空脫氣精煉處理鋼質(zhì)純凈。2. 球化退火軟化處理，切削加工性能良好。3. 強(qiáng)化元素  釩，鉬特殊加入，耐磨性極其優(yōu)異�；鼗鸸に嚕河猛炯訜釡囟�/℃回火時(shí)間/h回火次數(shù)硬度（hrc）消除應(yīng)力和穩(wěn)定組織消除應(yīng)力和降低硬度180~200320~350221160~6257~58cr12淬火淬火溫度/℃冷卻介質(zhì)硬 度950~980油59~63處理工藝：冷作模具鋼主要用于金屬或非金屬材料的沖裁、拉伸、彎曲、冷擠、冷鐓、滾絲、壓彎等工序。因此要求模具具有高強(qiáng)度、高耐磨性和足夠的韌性，以保證其使用壽命。cr12型鋼作為通用型冷作模具在大批量生產(chǎn)中得到廣泛應(yīng)用，而其熱處理方式通常有兩種：即一次硬化法（低淬+低回）和二次硬化法（高淬+高回）。一次硬化法的淬火溫度為1020～1040度，回火溫度可根據(jù)模具要求選擇，一般要求高硬度耐磨性的冷沖壓模具，采用160～180度低溫回火，回火后硬度可達(dá)到hrc60以上。要求較高硬度及一定韌度的沖壓模具而言，可采用250~270度回火，回火后硬度可達(dá)hrc58～60。對(duì)于承受較高沖韌的模具，可采用520度高溫回火，回火后硬度為hrc55～57。二次硬度法的淬火溫度為1080～1120度，由于淬火后鋼中存在大量殘留奧氏體，所以硬度較低（hrc42～45），通過(guò)多次（3～5次）高溫回火，使殘余奧氏體轉(zhuǎn)變成馬氏體產(chǎn)生二次硬化。硬度可升至hrc59～64，主要適用于要求紅硬性的模具零件，缺點(diǎn)是沖擊韌性較差，影響多沖壽命，所以對(duì)冷作模具并不適用。由于一次硬化法采用低溫回火，硬度雖可達(dá)到hrc60以上，但回火溫度較低，淬火后應(yīng)力消除并不充分,而且在后續(xù)加工中容易由于磨削熱導(dǎo)致工件表面硬度下降而影響使用壽命。所以優(yōu)先采用中溫淬火+高溫回火方式，即1050度左右淬火，淬火后硬度在hrc63。然后采用500～520高溫回火。由于二次硬化回火后硬度可達(dá)到hrc60以上，采用該工藝淬火溫度比二次硬化法低，熱處理后模具強(qiáng)度較高，并兼具一定的韌性。而且由于高溫回火后應(yīng)力消除比較充分，后續(xù)線割放電加工時(shí)不易開裂、磨削加工中不易退火、表面可鍍鈦等優(yōu)點(diǎn)，在生產(chǎn)中得到一定的應(yīng)用。 模具用途：1) 該鋼可用于硅鋼冷沖模,用于動(dòng)載條件下要求高耐磨、形狀簡(jiǎn)單的拉深和沖裁模2）被廣泛地用來(lái)制作形狀復(fù)雜、經(jīng)受沖擊力、要求耐磨性高的冷作模具,如硅鋼冷沖模、螺紋滾絲模、拉鯉模等。3) 用于制作拉深模中要求耐磨的凹摸,建議硬度62 ~64hrc。4) 用于鋁件冷擠壓模的凸模時(shí),建議硬度60 ~62hrc。5) 用于制作彎曲模中要求高耐磨、形狀復(fù)雜的凸模、凹模、鑲塊,制作凸模、凹模時(shí)建議硬度60 ~64hrc.6) 用于成形碳的質(zhì)分?jǐn)?shù)為0.5％~0.80％的彈鋼板,硬度為37 ~42hrc, 使用壽命可達(dá)22 萬(wàn)次7) 用于制作冷鐓貨車車廂螺栓凹模,零件尺寸為ф8. 9mm×ф9.0mm的同心圓柱體,使用壽命僅0.1萬(wàn)~0.2萬(wàn)次8) 用于熱固性塑料成型模,要求高耐蘑、高強(qiáng)度的模具9) 用于經(jīng)硼+淬火+回火的耐磨磚成形模,與原來(lái)使用q235鋼碳模具相比,使用壽命提高5 -6倍, 工藝簡(jiǎn)單,經(jīng)濟(jì)效益顯著10) cr12鋼邊凸模固體硼鉻共后,凸摸邊次數(shù)高達(dá)l6萬(wàn)~l7萬(wàn)次. 常規(guī)淬火工藝僅有0. 6 萬(wàn)~0. 8萬(wàn)次,硼處理只有0. 7萬(wàn)~1.0 萬(wàn)次11) cr12鋼搓絲板釩復(fù)合處理后,使模具的使用壽命提高到1. 7 萬(wàn)件12) cr12 鋼冷鐓六角頭栓栓的六角模具,經(jīng)釩復(fù)合處理后,模具的使用壽命提高了l0倍
