国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

產品名稱：高強度良好切削性45#碳素  結構鋼 鍛打材料（國產）

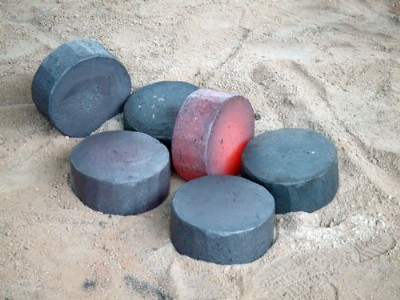

產品規(guī)格：專業(yè)鍛打：毛胚圓環(huán)、毛胚鍛打板、毛胚鍛打圓鋼、毛胚鍛打法蘭、毛胚鍛打錠，可來圖紙加工訂做加工，

交貨狀態(tài)：鋼材以退火狀態(tài)交貨。經雙方協(xié)議，也可以不退火狀態(tài)交貨。退火態(tài)：硬度≤197hb。

理論重量表：（單位：0.00000785％密度）

毛胚尺寸：毛胚鍛打出尺寸：在客戶提供的精準尺寸前提下，鍛打出材料會有正常公差范圍6~8個mm左右正差以保證客戶產品足夠尺寸加工成品。

模具簡介：45號鋼，是gb中的叫法，jis中稱為：s45c,astm中稱為1045,080m46,din稱為：c45 。國內常叫45號鋼，也有叫“油鋼”。參考對應鋼號：中國gb標準鋼號45；日本jis標準鋼號s45c/s48c；德國din標準材料鋼號1.0503；德國din標準鋼號c45；英國bs標準鋼號ic45/080a47；法國afnor標準鋼號cc45；法國nf標準鋼號c45；意大利uni標準鋼號c45；比利時nbn標準鋼號c45-1；瑞典ss標準鋼號1650；西班牙標準鋼號f.114；美國aisi/sae標準鋼號1045；國際標準化組織iso標準鋼號c45e4。

化學成分：csimnpsnicrcu0.42~0.500.17~0.370.50~0.80≤0.040  ≤0.040   ≤0.25  ≤0.25  ≤0.25   模具特性：常用中碳調質結構鋼。該鋼冷塑性一般，退火、正火比調質時要稍好，具有較高的強度和較好的切削加工性，經適當的熱處理以后可獲得一定的韌性、塑性和耐磨性，材料來源方便。適合于氫焊和氬弧焊，不太適合于氣焊。焊前需預熱，焊后應進行去應力退火。 正火可改善硬度小于160hbs毛坯的切削性能。該鋼經調質處理后，其綜合力學性能要優(yōu)化于其他中碳結構鋼，但該鋼淬透性較低，水中臨界淬透直徑為12~17mm，水淬時有開裂傾向。當直徑大于80mm時，經調質或正火后，其力學性能相近，對中、小型模具零件進行調質處理后可獲得較高的強度和韌性，而大型零件，則以正火處理為宜，所以，此鋼通常在調質或正火狀態(tài)下使用。 熱處理：推薦熱處理溫度：正火850，淬火840，回火600。45號鋼為優(yōu)質碳素  結構用鋼，硬度不高易切削加工，模具中常用來做模板，梢子，導柱等，但須熱處理。1. 45號鋼淬火后沒有回火之前，硬度大于hrc55（最高可達hrc62)為合格。實際應用的最高硬度為hrc55（高頻淬火hrc58)。2.45號鋼不要采用滲碳淬火的熱處理工藝。 滲碳處理：一般用于表面耐磨、芯部耐沖擊的重載零件，其耐磨性比調質+表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情況下采用0.35％）。經熱處理后，表面可以獲得很高的硬度(hrc58－－62)，芯部硬度低，耐沖擊。如果用45號鋼滲碳，淬火后芯部會出現硬脆的馬氏體，失去滲碳處理的優(yōu)點。采用滲碳工藝的材料，含碳量都不高，到0.30％芯部強度已經可以達到很高，應用上不多見。0.35％從來沒見過實例，只在教科書里有介紹�？梢圆捎谜{質+高頻表面淬火的工藝，耐磨性較滲碳略差。 加工處理規(guī)范：冷壓毛胚軟化處理規(guī)范：溫度740~760℃，保溫時間4~6h，以50~100℃/h的冷速，隨爐降至溫度≤600℃，出爐空冷，處理前硬度≤197hbs，處理后硬度≤156hbs。正火規(guī)范：正火溫度850-870℃，正火后硬度170-217hbs。調質處理規(guī)范：淬火溫度840±10℃，水冷淬火；回火溫度600±10℃，出爐空冷。 模具用途：調質處理后零件具有良好的綜合機械性能，廣泛應用于各種重要的結構零件，特別是那些在交變負荷下工作的連桿、螺栓、齒輪及軸類等。但表面硬度較低，不耐磨�？捎谜{質+表面淬火提高零件表面硬度。

https:// /?spm=a261y.7663282.0.0.1wwsjl

聯系電話：13650057299   0769-83061099   唐先生
