国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

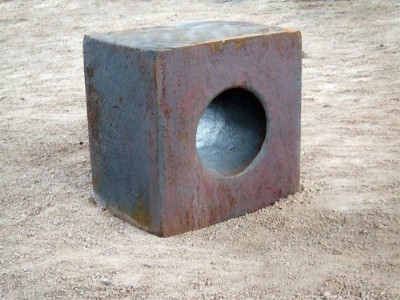

產(chǎn)品名稱： 高強(qiáng)度韌性淬透42crmo齒輪鋼 鍛打材料（國(guó)產(chǎn)）

產(chǎn)品規(guī)格：專業(yè)鍛打：毛胚圓環(huán)、毛胚鍛打板、毛胚鍛打圓鋼、毛胚鍛打法蘭、毛胚鍛打錠，可來(lái)圖紙加工訂做加工，

交貨狀態(tài)：（正火、退火或高溫回火）或不熱處理狀態(tài)交貨，交貨狀態(tài)應(yīng)在合同中注明 。退火態(tài)硬度：≤217hb。

理論重量表：（單位：0.00000785％密度）

毛胚尺寸：毛胚鍛打出尺寸：在客戶提供的精準(zhǔn)尺寸前提下，鍛打出材料會(huì)有正常公差范圍6~8個(gè)mm左右正差以保證客戶產(chǎn)品足夠尺寸加工成品。

模具簡(jiǎn)介：強(qiáng)度、淬透性高，韌性好，淬火時(shí)變形小，高溫時(shí)有高的蠕變強(qiáng)度和持久強(qiáng)度。用于制造要求較35crmo鋼強(qiáng)度更高和調(diào)質(zhì)截面更大的鍛件，如機(jī)車牽引用的大齒輪、增壓器傳動(dòng)齒輪、壓力容器齒輪、后軸、受載荷極大的連桿及彈簧夾，也可用于 2000m以下石油深井鉆桿接頭與打撈工具，并且可以用于折彎?rùn)C(jī)的模具等。

化學(xué)成分：csimnspcrnicumo0.38～0.450.17～0.370.50～0.80≤0.035≤0.0350.90～1.20允許殘余含量≤0.25允許殘余含量≤0.300.15～0.25 模具特性：42cr2mo鋼是超高強(qiáng)度鋼，具有高強(qiáng)度和韌性,淬透性也較好，無(wú)明顯的回火脆性,淬火時(shí)變形小,調(diào)質(zhì)處理后有較高的疲勞極限和抗多次沖擊能力,低溫沖擊韌度良好,高溫時(shí)有高的蠕變強(qiáng)度和持久強(qiáng)度。 熱加工規(guī)范加熱溫度1150 ~1200°c,開(kāi)始溫度1130 ~1180°c,終止溫度> 850°c,φ> 50mm時(shí),緩冷。正火規(guī)范正火溫度850~900°c,出爐空冷。高溫回火規(guī)范回火溫度680~700°c,出爐空冷。淬火、回火規(guī)范預(yù)熱溫度680 ~700°c,淬火溫度840~880°c,油冷,回火溫度580°c,水冷或油冷,硬度≤217hbw。亞溫淬火強(qiáng)韌化處理規(guī)范淬火溫度900°c,回火溫度560°c,硬度(37±1) hrc感應(yīng)淬火、回火規(guī)范淬火溫度900°c,回火溫度150~180°c,硬度54 ~60hrc。 力學(xué)性能：抗拉強(qiáng)度σb (mpa)：≥1080(110)屈服強(qiáng)度 σs (mpa)：≥930(95)伸長(zhǎng)率 δ5 (％)：≥12斷面收縮率ψ (％)：≥45沖擊功 akv (j)：≥63沖擊韌性值 αkv (j/cm2)：≥78(8)硬度 ：≤217hb

試樣尺寸：試樣毛坯尺寸為25mm 模具用途：用于制造要求較35crmo鋼強(qiáng)度更高和調(diào)質(zhì)截面更大的鍛件，如機(jī)車牽引用的大齒輪、增壓器傳動(dòng)齒輪、壓力容器齒輪、后軸、受載荷極大的連桿及彈簧夾，也可用于 2000m以下石油深井鉆桿接頭與打撈工具，并且可以用于折彎?rùn)C(jī)的模具等。

https:// /?spm=a261y.7663282.0.0.1wwsjl

聯(lián)系電話：13650057299   0769-83061099   唐先生
