国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

產(chǎn)品名稱：高韌性耐磨高淬透 優(yōu)質(zhì)國標cr12mov冷作模具鋼（國標/撫順）

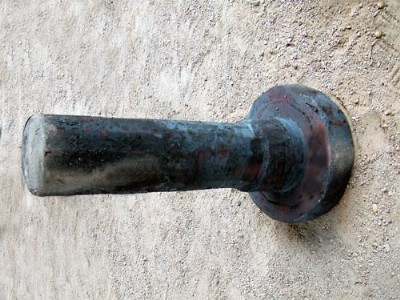

產(chǎn)品規(guī)格：專業(yè)鍛打：毛胚圓環(huán)、毛胚鍛打板、毛胚鍛打圓鋼、毛胚鍛打法蘭、毛胚鍛打錠，可來圖紙加工訂做加工，

交貨狀態(tài)：硬度 ：退火,255～207hb,壓痕直徑3.8～4.2mm;淬火,≥60hrc

理論重量表：（單位：0.00000785％密度）

毛胚尺寸：毛胚鍛打出尺寸：在客戶提供的精準尺寸前提下，鍛打出材料會有正常公差范圍6~8個mm左右正差以保證客戶產(chǎn)品足夠尺寸加工成品。

模具簡介：cr12mov模具鋼，該鋼具有較好的淬透性、耐磨性、熱加工性.碳化物在鋼中分布較好,可用于制造形狀復雜、工作條件繁重下的各種冷作模具.如冷沖模沖頭、螺紋滾模、拉絲模、料模、冶金粉  模、木工切削工具、冷切剪刀鉆套及量規(guī)等工具.

化學成分：csimncrvmops1.45～1.70  ≤0.40            ≤0.40              11.00～12.50   0.15～0.30          0.40～0.60        ≤0.030         ≤0.030

模具特性：1. 真空脫氣精煉處理鋼質(zhì)純凈。2. 球化退火軟化處理，切削加工性能良好。3. 強化元素  釩，鉬特殊加入，耐磨性極其優(yōu)異。 冷擠壓摸成坯軟化規(guī)范使用生鐵屑保護加熱,溫度760~780°c,時間10h,爐冷,硬度l96hbw,可順利實現(xiàn)冷擠壓成形 普通等溫球化退火規(guī)范850 ~870℃×3~4h,隨爐冷卻到740~760℃×4~5h等溫,出爐空冷 硬度≤241hbw,共晶碳化物等級≤3級最佳等溫溫度740~76o°c,時間≥4 ~5h 球化退火規(guī)范(860±1ü)°c×2~4h,以30°c/h冷速爐冷,(740±10)°c x4-6h, 隨爐緩慢冷卻到500 ~600°c,出爐空冷.硬度207 ~255hbw。 熱處理規(guī)范：熱處理規(guī)范：1.淬火,950～1000℃油冷;2.淬火1020℃,200℃回火2h。金相組織：細粒狀珠光體+碳化物。交貨狀態(tài)：鋼材以退火狀態(tài)交貨。 模具用途：1)該鋼可用于制作材料厚度>3mm的沖裁模具復雜形狀的凸模、 凹模、鑲塊.制作凸模時建議硬度58~62hrc,制作凹模時建議硬度60 ~64hrc。2) 用于制作沖裁模具中要求高耐磨的凸模、凹模。制作凸模時建議硬度為胍60~62hrc,制作凹模時建議硬度為62~64hrc。3) 用于制作拉深模中要求耐拉的凹模,建議硬度為62 ~64hrc.4) 用于制作彎曲模中要求耐磨、形狀復雜的凸模、凹模及鑲塊。制作凸模時建議硬度60~64hrc,制作凹模時議硬度60 ~64hrc5) 用于制作鋁件冷擠壓摸的凸模、凹模。制作凸模時建議硬度60~62hrc,制作凹模時建議硬度62-64hrc。

https:// /?spm=a261y.7663282.0.0.1wwsjl

聯(lián)系電話：13650057299   0769-83061099   唐先生
