印染廠染色后廢水污水余熱回收專用沸克304不銹鋼板式換熱器
（1）余熱回收的必要性：印染廠在其生產工藝過程中要消耗大量的熱能、電量，尤以熱能的用量最大，其中用于洗滌、
漂白、染色等工序的熱能消耗約占整個工藝過程中熱能用量的70％。在染色過程中，蒸汽提供的熱量中約8％～10％的熱量
通過設備散熱方式損耗，20％的熱量被工藝?yán)鋮s水帶走，而其余的熱量則通過廢水被排放。同時在染色過程中又需要將
進水用蒸汽加熱，因此如果能把廢水中的熱量進行回收，對進水進行預加熱，則可減少蒸汽消耗量。另一方面，排放的
廢水送至污水處理廠處理，由于排 放的染色廢水溫度較高（平均溫度在50 ℃以上） ，對廢水處理的質量影響較大，特
別是生化處理工序，過高的水溫將使生化細菌死亡，從而影響廢水處理效果，給廢水達標排放或中水回用帶來嚴重影響。
由此可見，在印染廠進行廢水余熱回收是一項非常必要的工作。
（2）廢水余熱回收的原理：在自然界中，熱量傳遞是一種普遍存在的現象。兩物體間或同一物體的不同部位間只要
存在溫差，就會發生熱量傳遞，熱量從高溫區向低溫區轉移，直到各處溫度相同為止。 根據上述原理，鑒于印染廠廢
水溫度高、工藝水溫度低的狀況，可通過熱交換器的熱交換，將廢水中的熱量傳遞給工藝用水，以達到節約能源、提高
生產效率的目的。

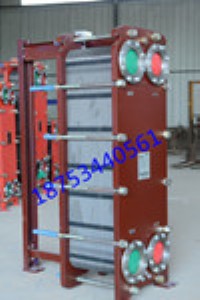

（3）板式熱交換器：板式熱交換器由一組波紋不銹鋼金屬板組成稱為傳熱板，傳熱板角上有孔，供傳熱的兩種流體通過。
傳熱板片安 裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。傳熱板片上裝有密封墊片，將流體通道
密封，并引導流體交替地流至各自的通道內。流體的流量、物理性質、壓力降和溫度差決定了傳熱板片的數量和尺寸。
波紋板不僅提高了湍流程度，且形成許多支撐點，足以承受介質間的壓力差。傳熱板和活動壓緊 板懸掛在上導桿上并
由下導桿定位，而桿端則固定在支撐柱上。
板式熱交換器與管式熱交換器的比較:
序號項目 板式熱交換器 管式熱交換器
1.設備大�。ㄏ嗤瑩Q熱面積） 體積小 體積大
2.傳熱效率 高 低
3.節約熱能量、熱回收效率 耗熱量少，熱回收效率高 耗熱量高，熱回收效率低。
4.對物料的要求 不能處理帶顆粒和纖 維的物料 適應能力強
5.工作時間和清洗次數 工作時間短、清洗次 數多 工作時間長、清洗次數少
由于板式熱交換器熱效率比管式熱交換器高，且體積小，因此一般換熱設備采用板式熱交換器。
