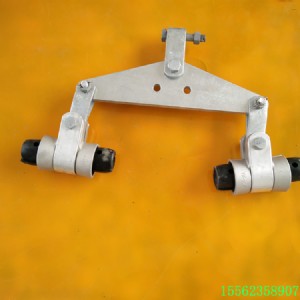

opgw光纜用雙懸垂線夾
產品名稱：opgw雙懸垂線夾品 牌：利特萊型 號：pscj型加工與否：是內外絲尺寸：內絲：2200-2300mm，外絲：1900-2000mm適用檔距：1200m以上最大光纜外徑：16mm線夾握力：100kn±耐拉強度：110kn適用范圍：opgw光纜opgw光纜用雙懸垂線夾
懸垂線夾 光纜懸垂線夾 opgw光纜雙懸垂線夾 懸垂金具 懸垂串的結構與材料:
鋁夾板------由耐腐蝕鋁合金壓力鑄造而成,該鋁合金化學性能穩定，抗大氣腐蝕性能好，并具有較好的機械性能。
橡膠夾具------由優質橡膠及中心加強件組成，具有抗臭氧、耐化學、耐氣候老化性能，具有高低溫度性能，及較高的強度和彈性，較小的壓縮變形。
螺栓、平墊、彈墊、螺母、閉口銷、u形掛環------電力標準件。
護線條預絞絲------按預定的機械性能與化學成分定做的鋁合金線材，具有很高的抗拉強度、硬度和良好的彈性以及極強的防銹能力，能在惡劣的氣候環境下長期使用。
外層預絞絲------與護線條預絞絲相同。
組 成：內絞絲、外絞絲、懸垂組件及連接金具等。
用 途：起支撐作用，將全介質自承式光纜懸掛于線路轉角小于25°的桿塔上。作用：將opgw光纜懸掛在仰角≥25o的輸電線路桿塔上。
組成：內絞絲、外絞絲、橡膠夾塊、u型環、鋁套殼、三角聯板、ps掛板、螺栓、螺母、閉口銷等。
特點：1.具有單懸垂線夾的所有功能。
2.用兩套懸垂組件，提高了線夾的機械強度，增大的曲率半徑，保證了在大轉角、高落差、大跨局的條件下光纜運行安 全可靠。
使用條件：
用于大跨局的江河、高落差的山谷等特殊地方，仰角為25〫－60〫的桿塔上。
強度：線夾破斷強度為70kn、100kn。
雙懸垂線夾的安 裝方法 （1）對準懸掛點在光纜上做一標記。（2）將2-3根結構加強條的中心紅色標記對準光纜上已作好的標記，分別向兩側纏繞2-3圈。(3）重復步驟2將剩余的結構加強條纏繞到位，要保證對準中心標記。（4）在所有結構加強條都繞好后，用手把松弛部分纏繞到位（注意：不要交叉）（5）把其中一組橡膠夾塊兩部分的中心與結構加強條左側安 裝標記對準，用一絕緣膠帶固定；同樣，將另一組橡膠夾塊兩部分的中心與架構加強條右側安 裝標記對準，并測量?jī)山M橡膠夾塊的中心距，應于三角聯板底邊兩孔距基本相等，然后固定。（6）將一根外絞絲左側的安 裝標記與左側橡膠夾塊中心對準，將外絞絲與纜保持平行，切沿著橡膠夾塊的曲線繼續纏繞，注意保持外絞絲兩末端松弛。（7）使第二根外絞絲與排名靠前根外絞絲保持對稱，然后重復步驟6 （8）按照對稱原理纏繞剩余外絞絲，注意外絞絲間隙要均勻，不要交叉。（9）把兩套殼的中心分別對準外絞絲左右兩側安 裝標記，使套殼合為一體與三角聯板連接并緊固好,安 裝完畢。
選配技術數據要求規格型號適合纜徑中心距絞絲長度色標 內絞絲外絞絲 pscj-1h9.5-10.148522001900紅pscj-2h10.2-10.848522001900紅pscj-3h10.9-11.548522001900紅pscj-4h11.6-12.248522001900紅pscj-5h12.3-12.948522001900紅pscj-6h13.0-13.648523002000紅pscj-7h13.7-14.348523002000紅pscj-8h14.4-15.048523002000紅pscj-9h15.1-15.748523002000紅
