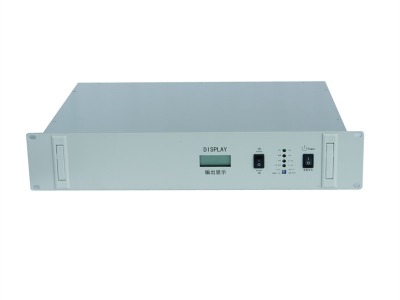

  (一) 整流模塊的工作原理

      整流模塊的原理框圖如圖5-1 所示，emi 電路有兩個功能：

      1）防止市電電網由于負載的開關及閃電造成的尖峰對整流模塊造成的危害；

      2）阻止整流模塊內高頻開關產生的干擾電壓及電流反灌給電網。

      整流模塊變換電路為雙正激拓?fù)浣Y(jié)構，開關管同時導通，不存在橋式拓?fù)渲袠虮壑蓖ǖ奈ｋU(xiǎn)；變壓器也不存在因偏磁而造成飽和的危險；從拓?fù)浣Y(jié)構上保證了模塊的可靠性。

      雙路互補倍頻的雙正激拓?fù)�，使整流模塊工作頻率高達160khz。

      本模塊的設計采用了高頻脈寬調制技術，低差自主均流技術，以及高可靠快速保護技術。

      低差自主均流控制單元確保模塊并聯運行時實現模塊間自動均流，從輕載（5％負載）到額定負載，模塊間最大電流誤差2a。高可靠快速保護以及專門設計的短路回收特性，確保模塊長期短路也不會損壞，完善的保護功能保證了系統與模塊安全可靠運行。

      該模塊具有150vac～300vac 的電壓輸入范圍。為確保模塊安全可靠地工作，設計了二級限流功能，當電網電壓在176vac5v 以下時，電源模塊自動進入限流工作區間，最大輸出電流為15a；當電網電壓在176vac5v 到300vac 之間時，模塊額定工作電流為30a。

      整流模塊采用了輸入、輸出濾波電路及屏蔽結構，使模塊具有電磁兼容性，各項雜音指標均優于部頒標準。模塊結構以及內部元器件布局，考慮了各種安全規范，使模塊具有較高的安全性。
