bga返修臺自動焊接功能
一、產品獨家特色：
? 嵌入式工業觸摸屏控制，windows ce操作界面
? 自動貼裝壓力檢測，貼裝壓力可以控制在20克以內
? 自動焊接位置獲取，不需要人工手動設定機器運行位置，一鍵完成工作位置設置
? 自動一鍵標定，方便光學系統校準
? 使用激光紅點輔助定位，便于快速準確的夾裝電路板使bga芯片處于溫度場中心位置。
? 自動生成溫度曲線，降低對操作者的經驗要求
? 在線加溫功能和溫度保持功能（恒溫功能），方便焊接曲線的調整。
? 高精度溫控，智能pid算法，控制溫度精度±1℃
? 支持溫度曲線分析，可在線獲取回流焊關鍵指標
? 定位精度±0.01mm
? 防止電路板變形措施：大面積預熱+上下可調輔助支撐桿+下加熱頭上下移動支撐，有效防止電路板不同方向變形
? 無需外部氣源，風機支持軟件pwm無級調速
? 原裝進口日本模擬相機，300萬像素
? 安 全防護措施：風扇失效檢測、熱電偶失效檢測、超溫保護、機械防撞檢測，設備運行更安 全
? 搖桿快捷操作，前后搖動控制上加熱頭上下運動；左右搖動控制相機放大縮��；旋轉控制相機聚焦；點動按鈕控制加速運動。

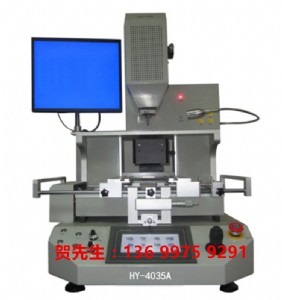

二、賀揚科技hy-4035a產品外觀圖
01上加熱頭與吸筆組件，上下運動可由搖桿前后搖動控制；
02 吸嘴的方向角θ控制旋鈕，用來調整芯片的角度；
03 熱電偶插座；
04 高清晰攝像頭；
05 預熱區組件；預熱1控制中間區域；預熱2控制兩側區域；預熱開關是預熱的總開關；
06 急停按鈕；
07 搖桿：前后搖動控制上加熱頭上下運動；左右搖動控制相機放大縮��；旋轉控制相機聚焦；點動按鈕控制加速運動。
08 真彩工業觸摸屏，支持中英文界面；
09 相機控制按鈕組；
10 電路板夾持移動組件；
11x軸和y軸微調旋鈕，可使板件支架左右前后微調；在鎖定導軌后再進行微調。
三、賀揚科技hy-4035a產品功能
★人性化的系統控制
?嵌入式工業觸摸屏+智能工業控制模塊，控制可靠
?windows界面，人性化ui接口設計，方便操作
?中英文人機界面
?bga焊接拆解過程自動化
?軟件指示bga焊接流程，操作步驟清晰
★精準的溫度控制
?三溫區獨立控溫，智能pid算法，bga焊接溫度控制精度達±1℃
?軟件控制風扇無極調速、無需外部氣源
?海量bga溫度曲線存儲
?bga溫度曲線快速設置和索引查找
?支持自動溫度曲線分析
?大流量橫流扇自動對pcb板進行冷卻，防止pcb板變形
★便捷的視覺對位
?支持bga光學對位，電機驅動
?ccd彩色高清成像系統
?分光、放大、微調、色差調節功能，圖像更清晰
?相機前后、左右及旋轉調節定位對位位置
?軟件界面\操作面板按鍵雙重控制相機zoom、focus，調節更方便
?軟件界面\操作面板旋鈕雙重控制光源亮度，調節更方便
?內置真空泵，bga芯片自動吸取
★精密的機械部件
?v型卡槽、pcb支架，x，y千分尺精密微調
?精密微調貼裝吸嘴，吸嘴壓力可控制在微小范圍
?上加熱頭風嘴可做360°旋轉，方便不同角度bga芯片的焊接
?x、y方向運動采用精密導軌
?熱風頭和貼裝頭一體化設計，步進電機驅動，定位精確
★完善的安 全設計
?bga返修臺具有風扇失效保護、熱電偶失效保護功能
?超溫失效保護、超溫快速切斷功能
?軟件數值輸入校驗和限制功能
?上加熱頭具有防撞防壓保護功能
★基本功能
?界面設置“焊接”、“拆解”、“參數設置”等多級菜單，方便人員操作
?bga焊接采用三溫區獨立控溫，第一、二溫區可設置8段升(降)溫+恒溫控制。
?第三溫區大面積ir加熱器對pcb板全面預熱，以保證膨脹系數均勻板不變形
?外置4路測溫接口實現同時對不同檢測點溫度的精密檢測
?pcb板定位采用v字形槽，定位快捷、方便、準確，滿足不同pcb板的定位
?上部加熱裝置和貼裝頭一體化設計，馬達驅動，光學感應器控制，可精確控制貼裝位置
?x、y軸和θ角度均采用千分尺微調，對位精確，精度可達±0.01mm
?在拆卸、焊接完畢后采用大流量橫流扇自動對pcb板進行冷卻，防止pcb板變形，保證焊接效果。
★bga焊接對象
?本bga返修站適用于任何bga器件及高難返修元器件做bga焊接，包括ccga、bga、qfn、 csp、lga、micro smd、mlf、pop封裝
?適用于有鉛和無鉛工藝
四、賀揚科技hy-4035a設備參數
序號 項目名稱 規格參數
1 控制方式 嵌入式工業觸摸屏+工控主板
2 總功率 5100w
3 上部加熱功率 1200w
4 下部加熱功率 1200w
5 預熱區功率 2700w
6 上部加熱溫度范圍 0--550℃
7 下部加熱溫度范圍 0--550℃
8 外形尺寸 560x780x960mm
9 pcb裝夾方式 v型卡槽、pcb支架x，y可千分尺精密微調，并外配萬能夾具
10 溫度控制 k型熱電偶+專利pid溫度閉環精確控制，控制精度±1℃
11 焊接工藝 支持無鉛焊接和有鉛焊接，溫度曲線智能分析
12 pcb尺寸 max 400x350mm ，min 10x10mm
13 最大pcb厚度 5mm
14 對位系統 手動控制，視野大，ccd彩色高清成像系統
15 加熱頭運動系統 步進馬達驅動，自動獲取加熱位置和對位位置
16 適用芯片 5x5—80x80mm
17 外置測溫接口 4個，美國omega插座
18 貼裝精度 ±0.01mm
19 工業級顯示器 17”
20 電源 ac220v±10％ 50/60hz
21 機器重量 100kg
五、賀揚科技hy-4035a設備配置清單
序號 配件名稱 品牌型號（產地）
1 系統主板 自主研發生產
2 控制主板 進口工業控制pc主板
3 工業級監視器 高博
4 熱風發熱芯 瑞士進口萊丹發熱芯
5 紅外陶瓷發熱磚 自主定制，白色環保陶瓷磚
6 設備外殼 自主研發設計，表面高溫噴涂處理
7 導軌 臺灣hiwin
8 操作臺導軌 進口軸承鋼
9 對位相機 日本原裝進口sony模擬相機
10 相機鏡頭 日本原裝進口computar機器視覺專用鏡頭
11 電器選材 臺灣fotek
12 電源 臺灣明緯
13 驅動電機 臺灣生產電機
14 對位系統 自主研發ccd彩色高清成像系統
15 加熱頭運動系統 自主研發高自動化運動系統
16 溫度控制系統 自主研發高精度溫度控制系統
17 外置測溫接口 美國omega插座
18 熱風風機 臺灣臺達
19 上下風嘴 鈦合金定制
20 微調千分尺 日本進口三豐（mitutoyo）千分尺
六、賀揚科技hy-4035a購機附件：
附件名稱 數量 單位 備注
上熱風嘴 4 只 贈送
下熱風嘴 1 只 贈送
異性pcb支架 4 只 贈送
k型熱電偶線 4 只 贈送
真空吸嘴 10 只 贈送
進口助焊膏 1 瓶 贈送
萬能植球臺 1 臺 贈送
植球鋼網定做 5 張 贈送
