gkt3l煤礦用設備開停傳感器

設備開停 傳感器

kgkt—c10—i1型設備開停傳感器主要用于檢測煤礦井下主要機電設備（如采煤機、運輸機、提升機、泵站、局扇、抽風機、發電機等）運轉狀態（指開/停狀態）。實現煤礦主要機電設備的集中自動監測,便于統一調度,統一指揮�？呻S時全面了解全礦的生產、工作狀況,對確保全礦高效、安 全生產將起重要作用。

本裝置與kj1、kj2、kj4、kj66礦井環境監測系統配套使用,把檢測到的開/停信號以極性恒流±5ma傳輸給井下監測系統分站,再遠傳至地面,集中在模擬盤或熒光屏直接顯示,可反應出全礦主要設備運轉狀況,同時也作為統計各種機電設備運轉好壞,運轉時間長短,設備每班利用率的一個依據。

本裝置適用井下各類交流驅動的用電設備。其供電流不小于己于10a情況下,均可檢測出設備的開/停狀態。

傳感器卡固在電纜外皮上,適用在供電電纜外經為?18～?75mm范圍。

結構特點：

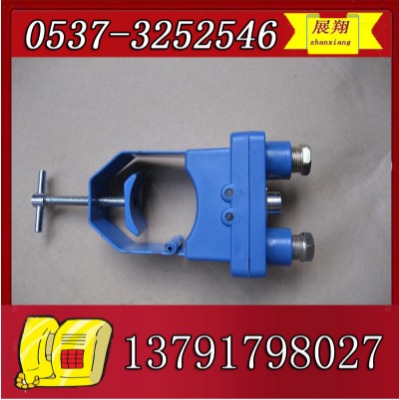

外殼為鋁合金(或朔料)鑄成,固定卡子為鋼板制成,用其將傳感器卡固在電纜外皮上,外殼上有透明窗口,內裝紅、綠兩色發光二極管,燃亮時分別表示設備的開/停狀態。線路板上有調解放大倍數的電位器w1,用來調解靈敏度；有調解輸出恒流的電位器w2,用來調校輸出電流值在5±0.5ma范圍。

卡固卡子分大、小兩種規格,以適應電纜外經變化,小的適應在φ18~φ45mm,大的適應用在φ45~φ75mm。

工作原理：

傳感器利用測定磁場的方式,間接測定設備的工作狀態。通電的導體周圍必定產生磁場,測出電纜周圍有無磁場存在,即測出電纜內有無電流通過,即可鑒別設備的開/停狀態。井下機電設備系三相供電,電纜內三相芯線有對稱與不對稱之分,而在電纜外皮上,總可找到一點與三相芯線呈不等距,該點形成的磁場以靠近的芯線起主導作用,。利用傳感頭中的檢測線圈,貼近電纜中一相芯線,即可測得微弱的磁感應信號供電電流越大時,感應信號也越強。感應出的信號經放大、檢波、信號變換后輸出,將設備開/停信息遠傳給信息分站,再由分站傳至地面。

安 裝與調整：

1傳感器重量2kg,重量輕,將傳感器用卡子卡固在負荷電纜的外皮上（即從開關出線嘴送往負荷去的電纜）。選好位置后,用卡子上的頂桿壓緊即好,并做好標記。為防止運行中移動,卡固位置應選在不移動的位置上（如懸掛在壁上的電纜）。但要避開交變磁場的環境,防止誤判。

2接線：傳感器上有兩個出線嘴,其一為直流電源輸入進線嘴,其二為極性恒流出線嘴。均為安 全火花型進出線嘴。輸入電源的“+”、“―”極與本安 電源的“+”、“―”極對應相接。傳感器的兩個恒流輸出端子與分站相接

。

3調整：將傳感器檢測線圈靠近通電的負荷電纜,此時發光二極管的綠燈應燃亮,將傳感器沿電纜左右平移,若出現綠燈熄滅,紅燈燃亮時,則找出兩側紅燈亮的位置,取其中間位置卡固好傳感器即可。若平移中綠燈始終燃亮,則應注意：

（1）是否被檢測電纜中負荷較大,或電纜屏蔽較小,使電纜周圍磁場很強時,可適當調整線路板上的電位器w1的阻值,即減小放大倍數至綠/紅燈能翻轉,再在電纜上重復平移,尋找最 佳 位置卡固。

（2）  看看周圍是否有強磁場存在,若有應適當避開。

（3） 是否安 裝位置與其它強信號供電電纜相近,產生干擾,應盡量避開其它緊靠的電纜。

若平移中紅燈始終呈亮態,則應注意：

（1） 所測電纜中是否有電,按裝調整必須在通電情況下進行。

（2） 是否被測電纜負荷較小,或電纜屏蔽較大使周圍磁場很小,可適當調大w1的阻值,即增大放大倍數后重新卡固。

卡固后的傳感器應反復開/停被檢測設備,檢驗是否綠/紅燈對應燃亮。準確無誤后,將傳感器卡固牢靠,并在電纜上作出位置標記,盡可能安 裝在不易被碰刮的地方,防止變位影響檢測。

恒流輸出值的調整：綠（或紅）燈燃亮的情況下,在恒流信號傳輸線內串一只直流電流表,調整電位器w2使輸出直流為5±0.5ma即可。傳感器調整好后,即自動投入運行。

3、 注意事項：應防止傳感器在運行中卡固位置變換或松動。運行中傳感器上的發光管在正常情況下始終有一只是燃亮的,設備在開啟狀態綠燈亮,設備在停止狀態紅燈亮即為正常,否則為不正常。

在安 裝和調整時,應防止本質安 全電源輸入端“+”、“―”極性反接或短路

,以免造成傳感器損壞或本安 電源過流。
