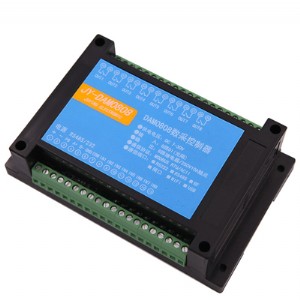

產品特點
◆ dc7-30v；
◆ 繼電器輸出觸點隔離；
◆ 大電流繼電器輸出；
◆ 通訊接口支持rs485和rs232；
◆ 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）
◆ 通信協議：支持標準modbus rtu協議；
◆ 可以設置0-255個設備地址，5位地址撥碼開關可以設置1-31地址碼，大于31的可以通過軟件設置；
◆ 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
◆ 具有頻閃功能，可以控制器繼電器周期性開關。
產品功能
◆ 四路繼電器控制；
◆ 八路12位分辨率模擬量輸入；
產品選型
主要參數：
接口說明：
接線方式
繼電器接線方式
232接線說明
rs485接線示意圖
測試軟件說明
http:// /software/software/聚英翱翔dam調試軟件使用教程.rar（軟件視頻教程連接）
軟件功能：
繼電器狀態查詢
繼電器獨立控制
模擬量讀取
開關量狀態查詢
調試信息查詢
工作模式的更改
偏移地址的設定
繼電器整體控制
工作模式功能及設置
連接設備
http:// /software/software/聚英翱翔dam調試軟件使用教程.rar（軟件視頻教程連接）
打開“聚英翱翔dam系列配置軟件”；串口設定欄：串口選擇您電腦對應com口，波特率選擇設備默認波特率（9600）（未自己設置過波特率前），設備地址填寫“254”（254為設備的廣播地址），設備型號選擇相對應型號，設置好以上設備的4個參數后點擊打開串口，點擊繼電器按鈕“jd1”若繼電器反應則連接成功。
設備地址的更改方法
設備地址的介紹
本設備是沒有撥碼開關的設備，所以設備地址 = 偏移地址。
設備地址的讀取
點擊軟件上方“讀取地址”
偏移地址的設定與讀取
點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
波特率的讀取與設置
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
工作模式功能設置
打開“聚英翱翔dam系列配置軟件” 點擊下方工作模式設置欄的“讀取”和“設置”就可以分別讀取和設置工作模式。
開閃斷功能及設置
閃開閃斷功能介紹
手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；
閃開模式：對繼電器每操作一次，繼電器則閉合1.5秒后自行斷開；
閃斷模式：對繼電器每操作一次，繼電器則斷開1.5秒后自行閉合；
閃斷閃開的設置
打開“聚英翱翔dam系列配置軟件”點擊繼電器模式后面下拉箭頭進行模式的選。
通訊指令示例
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《modbus協議中文版》 即可。
modbus協議中文版參考：
http:// /software/software/modbus％20poll軟件及使用教程.rar
modbus寄存器說明
本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15
線圈寄存器地址表：
備注：
①：modbus設備指令支持下列modbus地址：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。
②：波特率數值對應表
③：繼電器狀態，通過30002地址可以查詢，也可以通過2地址來查詢，但控制只能使用00001---00002地址。
30002地址數據長度為16bit。最多可表示16個繼電器。
對應結果如下：
即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。
同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。
寄存器地址按照plc命名規則，真實地址為去掉最高位，然后減一。
指令生成說明
應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。
注意：rs485總線可以掛載多個設備。
指令可通過“聚英翱翔dam系列配置軟件”，的調試信息來獲取。
指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。
詳解：
控制1路繼電器（以第一路開為例，其他通道參照本例）
發送碼：fe 05 00 00 ff 00 98 35
繼電器卡返回信息：
返回碼：fe 05 00 00 ff 00 98 35
1：繼電器查詢
查詢4路繼電器
fe 01 00 00 00 04 29 c6
繼電器卡返回信息：
fe 01 02 00 00 ad e8
2：查詢第一路模擬量
發送指令碼：fe 04 00 00 00 01 25 c5
光耦返回信息：
fe 04 02 00 00 ad 24
3.閃開閃閉指令解析
閃開發送碼：fe 10 00 03 00 02 04 00 04 00 0a 00 d8
閃斷發送碼：fe 10 00 03 00 02 04 00 02 00 14 21 62
返回碼：fe 10 00 03 00 02 a5 c7
4. 全開全關指令解析
全開發送碼：fe 0f 00 00 00 04 01 ff 31 d2
全斷發送碼：fe 0f 00 00 00 04 01 00 71 92
全斷全開返回碼：fe 0f 00 00 00 04 40 07
常見問題與解決方法
1.繼電器板卡供電后使用232接口無法建立通信，無法控制
首先測試不同波特率是否可以控制，485接口注意a+、b-線以及屏蔽線，屏蔽線不是必須，但在通信誤碼率大的情況下必須接上，即便距離很近也可能出現此類情況。
2.485總線，掛載了大于1個的設備，我以廣播地址255發送繼電器1吸和，但并不是所有模塊的繼電器1吸和。
廣播地址在總線上只有一個設備時可以使用，大于1個設備時請以撥碼開關區分地址來控制，否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。
3、西門子plc與設備不能正常通訊
