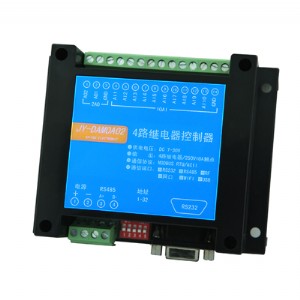

產品特點
◆ dc7-30v寬壓供電；
◆ rs485通訊隔離，繼電器輸出觸點隔離；
◆ 通訊接口支持rs232/rs485；
◆ 同時支持多種協議，modbus rtu協議；
產品功能
◆ 10路12位分辨率模擬量電壓輸入
◆ 支持5位尋址地址
◆ 通信波特率：2400,4800,9600,19200,38400
產品選型
主要參數
接口說明
接線方式
rs485接線示意圖
電腦自帶的串口一般是rs232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后rs485為a、b兩線，a接板上a端子，不接板上b端子，485屏蔽可以接gnd。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。
測試軟件說明
http:// /software/software/聚英翱翔dam調試軟件使用教程.rar（軟件視頻教程連接）
軟件功能：
繼電器狀態查詢
繼電器獨立控制
模擬量讀取
開關量狀態查詢
調試信息查詢
工作模式的更改
偏移地址的設定
繼電器整體控制
工作模式功能及設置
連接設備
http:// /software/software/聚英翱翔dam調試軟件使用教程.rar（軟件視頻教程連接）
打開“聚英翱翔dam系列配置軟件”；串口設定欄：串口選擇您電腦對應com口，波特率選擇設備默認波特率（9600）（未自己設置過波特率前），設備地址填寫“254”（254為設備的廣播地址），設備型號選擇相對應型號，設置好以上設備的4個參數后點擊打開串口，點擊繼電器按鈕“jd1”若繼電器反應則連接成功。
設備地址的更改方法
設備地址的介紹
設備地址由撥碼開關地址和設備基地址兩部分構成。
撥碼開關地址：是五位撥碼開關地址。（范圍0~31）
設備基地址：是指軟件設置的地址，也叫偏移地址。
1、五個撥碼全都撥到“on”位置時，為地址“31”；
2、五個撥碼全都撥到“off”位置時，為地址“0”；
3、最左邊1為二進制最低位。
4、地址表：
設備地址的讀取
點擊軟件上方“讀取地址”
偏移地址的設定與讀取
點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
波特率的讀取與設置
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
通訊指令示例
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《modbus協議中文版》 。
modbus協議中文參考:http:// /software/software/modbus％20poll軟件及使用教程.rar
本產品同時支持modbus rtu 格式。
modbus寄存器說明
本控制卡主要為線圈寄存器，主要支持以下指令碼：2、4
線圈寄存器地址表：
指令生成說明
1：模擬量查詢
查詢第一路模擬量ad字
發送碼：fe 04 00 01 00 01 74 05
模擬返回信息：
fe 04 02 00 00 ad 24
常見問題與解決方法
1、繼電器板卡供電后使用232接口無法建立通信，無法控制
首先測試不同波特率是否可以控制，485接口注意a+、b-線以及屏蔽線，屏蔽線不是必須，但在通信誤碼率大的情況下必須接上，即便距離很近也可能出現此類情況。
2、485總線，掛載了大于1個的設備，我以廣播地址255發送繼電器1吸和，但并不是所有模塊的繼電器1吸和。
廣播地址在總線上只有一個設備時可以使用，大于1個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
3、西門子plc與設備不能正常通訊
西門子485總線ab定義與設備相反
