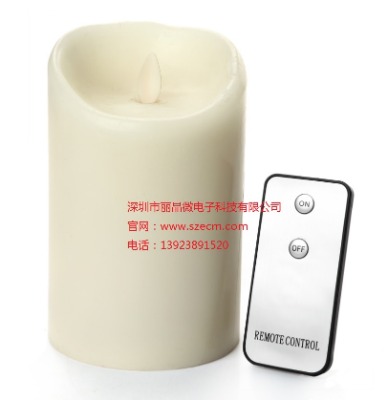

ec210917-9c841e七鍵遙控定時蠟燭燈芯片

一． 功能說明

供電方式：dc3v(aa*2)一路紅外遙控輸入控制,一路led輸出。上電工作,蠟燭燈閃法:柔和閃 。有晶振檢測：無晶振或晶振工作不正常時,定時按鍵模式led無輸出。

上電工作,蠟燭燈閃法:柔和閃 。

遙控功能介紹

off鍵：關閉led和定時。

on鍵：開啟led和取消定時。

on/off鍵:按一下開,再按關閉,循環。

4h鍵:4-20小時循環定時模式（提示閃2下再進入功能）。off狀態下按此鍵,直接開啟led并閃2下進入定時模式。

5h鍵：5-19小時循環定時模式（提示閃2下再進入功能）。off狀態下按此鍵,直接開啟led并閃2下進入定時模式。

6h鍵：6-18小時循環定時模式（提示閃2下再進入功能）。off狀態下按此鍵,直接開啟led并閃2下進入定時模式。

8h鍵：8-16小時循環定時模式（提示閃2下再進入功能）。off狀態下按此鍵,直接開啟led并閃2下進入定時模式。

按鍵對應編碼（客戶碼：00ff）

按鍵 編碼 按鍵 編碼

off 01 on 05

on/off 0d 4h 02

5h 06 6h 09

8h 0a

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v finst=1mhz @ i_hrc/4

工作電流 iop 0.5 ma

靜態電流 istb 2 ua flosc=32khz @ i_lrc/4

驅動電流低電平輸出 iol 13 ma vol=1.0v

驅動電流高電平輸出 ioh -11 ma voh=2.0v

工作溫度 ta -10 25 85 ℃

儲存溫度 tstg -25 25 125 ℃

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 osco 晶振

3 osci 晶振

4 nc 懸空

5 out led輸出,低電平有效

6 p11 紅外接收頭正極

7 ir 紅外接收信號輸入

8 gnd 電源負

四． 電路圖參考

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

ec210917-f1ae7a 2021/9/27 v01初版

ec210917-9c841e 2021/10/11 v02
