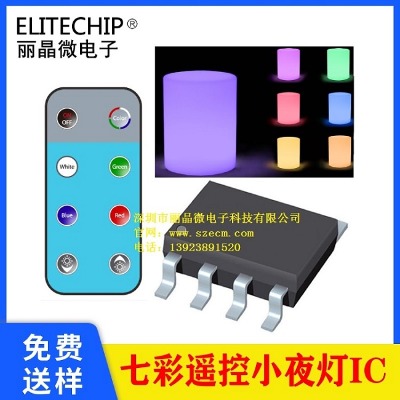

ech210731-v03-1db7  八鍵遙控rgbw燈芯片

一． 功能說明

供電方式：1.2v鎳氫電池升壓到3.3v。一路輕觸開關控制,四路輸出：紅、綠、藍、白。太陽能充電光控功能,白天充電晚上亮。上電工白燈亮,長按3s關機；再短按開機。觸發按鍵閃燈模式如下：

模式(1)：短按1次,7色呼吸漸變,即紅色--綠色--藍色—草綠---天藍---紫紅---白色,循環。

模式(2)：再短按1次,紅色。

模式(3)：再短按1次,綠色。

模式(4)：再短按1次,藍色。

模式(5)：再短按1次,白色  。

依次短按循環（1）至（5）種模式。

遙控功能說明：

加鍵:增加led燈亮度,共5檔20--40--60--80--100。

減鍵:減弱led燈亮度,共5檔100--80--60--40--20。

on/off 按鍵:短按開啟led/短按關閉led,具有記憶亮度和閃爍模式功能。

color鍵：7色呼吸漸變。

white鍵：白燈。

green鍵：綠燈。

blue鍵：藍燈。

red鍵：紅燈。

有斷電記憶:記憶亮度和模式,不記憶開關機。關機后經過白天再到晚上燈會自動開啟。

遙控器用戶碼為00ff：

45 47

07 09

0c 5e

42 4a

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v

工作電流 iop 0.5 ma

靜態電流 istb 5 ua vdd=5.0v

驅動電流低電平輸出 iol 28.85 29.24 ma vdd =5v ,vol =0.5v

驅動電流高電平輸出 ioh 15.31 15.41 ma vdd =5v, voh =4.5v

上拉電阻 rph 25 kω 5v

上拉電阻 rph 35 kω 3.3v

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -25 25 85 ℃

儲存溫度 tstg -40 25 125 ℃

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 w 白燈輸出,高電平有效

3 irgng 接收負極

4 key 觸發開關

5 b 藍燈輸出,高電平有效

6 r 紅燈輸出,高電平有效

7 g 綠燈輸出,高電平有效

8 gnd 電源負

四． 電路圖參考

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

ech210731-31e6 2021/7/31 v01初版

ech210731-149b 2021/8/13 v02改開關機按鍵時間、波形

ech210731-v03-1db7 2021/8/18 v03改波形
