  ec190624-060c-0932延時5分鐘和10分鐘芯片

一．功能說明

此款定時芯片共有兩種定時模式,5分鐘定時和10分鐘定時,使用撥動開關控制；多應用于led消毒燈等延時開關類產品。

供電方式：dc5.0v

上電不工作,共兩路輸出led1和led2。

兩個撥動開關（k1和k2）控制io口,控制led延時。

k1接地led1亮,5分鐘后自動停止,重新接地重新計時,工作中斷開led1滅。

k2接地led2亮,10分鐘后自動停止,重新接地重新計時,工作中斷開led2滅。

k2懸空不工作,k2接地后定時10分鐘自動停止,斷開k2再重新接地重新計時,計時工作中如果k2斷開輸出終止（led2滅）。

注：定時精準度高。

二．電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v

工作電流 iop 1.5 ma

靜態電流 istb 5 ua vdd=5.0v

驅動電流低電平輸出 iol 14 ma vdd=5.0v,vol=0.7v

驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7

過vdd極限電流 ivddmax 50 ma

內部高頻 rc16m/18m/14mhz 振

蕩頻率 fhirc1 -2％ 16 +2％ mhz vdd=2 ~5v

過gnd極限電流 igndmax 50 ma

工作溫度 ta -10 25 85 ℃

儲存溫度 tstg -20 25 150 ℃

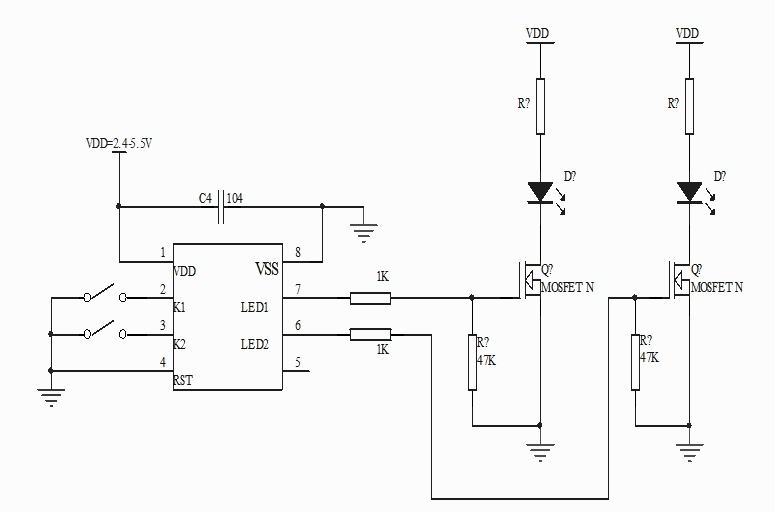

三．電路圖參考

四.封裝尺寸圖（sop-8）

五.版本說明

版本 日期 描述

ec190624-0478-079e 2019/6/28 v01初版

ec190624-060c-0932 2019/7/1 v02優化定時
