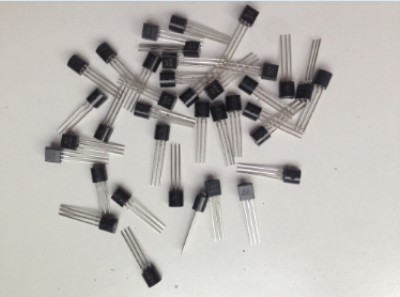

穩壓ic生產廠家現貨批發to-92封裝全系列三端穩壓ic:79l05、79l06、79l08、79l09、79l12、79l15、79l18.......等等！

三端穩壓ic

  電子產品中常見到的三端穩壓集成電路有正電壓輸出的78××系列和負電壓輸出的79××系列。故名思義,三端ic是指這種穩壓用的集成電路只有三條引腳輸出,分別是輸入端、接地端和輸出端。它的樣子象是普通的三極管,to-220的標準封裝,也有9013樣子的to-92封裝。

  用78/79系列三端穩壓ic來組成穩壓電源所需的外圍元件極少,電路內部還有過流、過熱及調整管的保護電路,使用起來可靠、方便,而且價格便宜。該系列集成穩壓ic型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓,如7806表示輸出電壓為正6v,7909表示輸出電壓為負9v。

  78/79系列三端穩壓ic有很多電子廠家生產,80年代就有了,通常前綴為生產廠家的代號,如ta7805是東芝的產品,an7909是松下的產品;有時在數字78或79后面還有一個m或l,如78m12或79l24,用來區別輸出電流和封裝形式等, 其中78l調系列的最 大 輸出電流為100ma, 78m系列最 大 輸出電流為1a,78系列最 大 輸出電流為1．5a。它的封裝也有多種,詳見圖。塑料封裝的穩壓電路具有安 裝容易、價格低廉等優點,因此用得比較多。 79系列除了輸出電壓為負。引出腳排列不 同以外,命名方法、外形等均與78系列的相同。

  因?yàn)槿�端固定集成穩壓電路的使用方便,電子制作中經常采用,可以用來改裝分立元件的穩壓電源,也經常用作電子設備的工作電源。

 注意三端集成穩壓電路的輸入、輸出和接地端絕不能接錯,不然容易燒壞。一般三端集成穩壓電路的最 小輸入、輸出電壓差約為2v,否則不能輸出穩定的電壓,一般應使電壓差保持在4-5v,即經變壓器變壓,二極管整流,電容器濾波后的電壓應比穩壓值高一些。

 在實際應用中,應在三端集成穩壓電路上安 裝足夠大 的散熱器（當然小功率的條件下不用）。當穩壓管溫度過高時,穩壓性能將變差,甚至損壞。

 當制作中需要一個能輸出1．5a以上電流的穩壓電源,通常采用幾塊三端穩壓電路并聯起來,使其最 大 輸出電流為n個1．5a,但應用時需注意：并聯使用的集成穩壓電路應采用同一廠家、同一批號的產品,以保證參數的一致。另外在輸出電流上留有一定的余量,以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。
