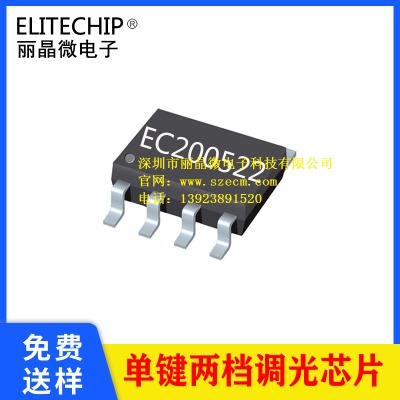

ec200522-1237-1fe8單鍵2檔調光芯片
一． 功能說明
供電電壓3.7v,一個按鍵控制,兩路輸出
上電不工作,out1輸出低電平,out2輸出高電平,
短按一次：out1輸出高電平,out2輸出低電平 100％占空比
再短按一次：out1輸出1khz 50％占空比,out2輸出1khz 50％占空比
再短按一次：關閉,依次循環。
二． 電氣參數 （vdd=3.0v ta=25℃）
參數 符號 最 小值 典型值 最 大 值 單位 條件
工作電壓 vdd 2.2 3.0 5.0 v
工作電流 iop 600 ua fcpu=227.5khz@hirc,455khz
靜態電流 istb 1 ua vdd=5v,lvr 關,wdt 關
驅動電流低電平輸出 iol 10 ma vol=0.7v
驅動電流高電平輸出 ioh 6 ma voh=4.3v
過vdd極限電流 ivddmax 50 ma
過gnd極限電流 igndmax 50 ma
工作溫度 ta 0 25 70 ℃
儲存溫度 tstg -65 25 150 ℃
三． 封裝腳位圖（sop-8）
管腳號 符號 功能描述
1 vdd 電源正
2 nc 懸空
3 key 開關控制腳
4 nc 懸空
5 out1 輸出1,高電平有效
6 out2 輸出2,低電平有效
7 nc 懸空
8 gnd 電源負
四． 電路圖參考
五． 封裝尺寸圖（sop-8）
六． 版本說明
版本 日期 描述
ec200522-1237-1fe8 2020/5/26 v01初版
