國內獨創復合式消弧電路(電子消弧+機械消弧),大大提高了裝置的使用壽命和穩定性!
產品名稱：微機型雙跳閘斷路器模擬裝置 型號：tr20 品牌：泰爾電力 產地：保定
tr20微機型雙跳閘斷路器模擬裝置采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的雙回路設計，可以模擬6-750kv電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

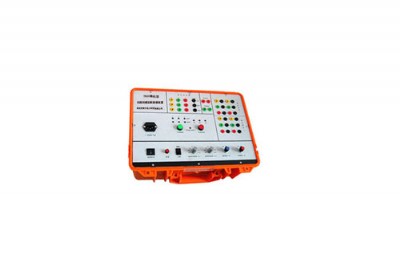

tr20微機型雙跳閘斷路器模擬裝置外形結構為便攜式使用工程塑料防水機箱，適用于現場試驗使用。
技術參數
|
工作電源電壓 |
ac 220v 10％ 50hz 工作電流小于0.5a |
|
跳、合閘操作電壓 |
dc 220v或dc 110v |
|
跳、合閘線圈 |
單合雙跳線圈，跳閘6相，合閘3相 |
|
動作方式 |
單相/三相 |
|
跳、合閘時間 |
|
|
跳閘時間選擇 |
20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110 ms，誤差不超過±5 ms |
|
合閘時間選擇 |
40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500 ms，誤差不超過±5 ms，（500ms時，誤差不超過±20 ms） |
|
跳、合閘電流 |
|
|
跳閘電流（電阻）選擇 |
∞ω、400ω、200ω、100ω,可以根據用戶要求任意配置。跳閘線圈ⅰ、ⅱ并聯使用時,跳閘電流增大一倍 |
|
合閘電流（電阻）選擇 |
∞ω、400ω、200ω、100ω,可以根據用戶要求任意配置。 |
|
斷路器失靈 |
當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時1s后斷開，再經20s后恢復有電流狀態。 |
|
開出量 |
|
|
接點容量 |
dc-0.5a/220v，ac-5a/220v |
|
斷路器位置輸出接點 |
斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。跳閘線圈ⅰ每相1對常開和1對常閉接點。跳閘線圈ⅱ有每相1對常開和1對常閉接點。 |
|
手合、手跳接點 |
手合、手跳按鈕各有一對同步輸出常開接點 |
