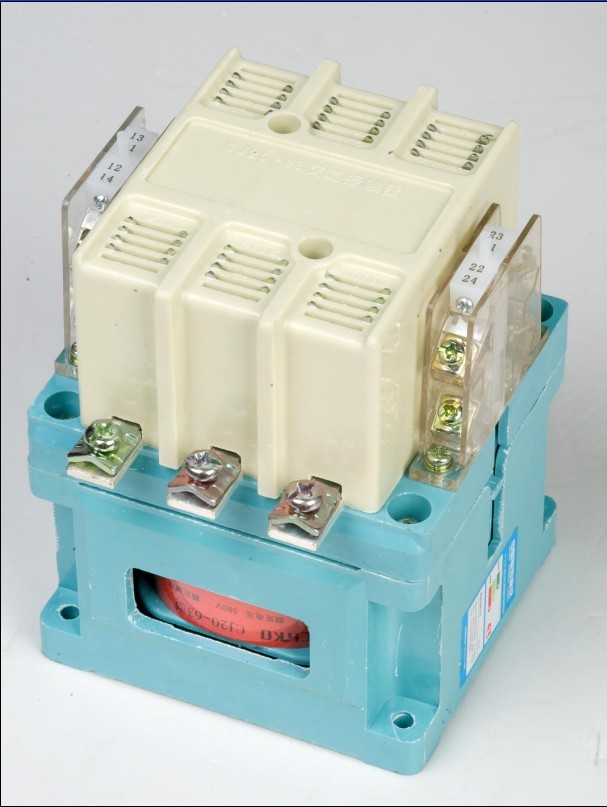

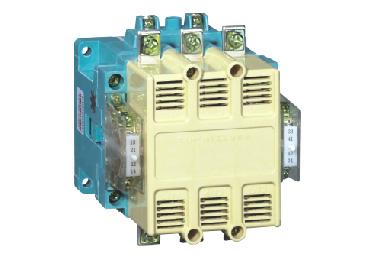

上海人民cj20-630a交流接觸器

一：接觸器用途及適用范圍

cj20-630a交流接觸器主要用于交流50hz、額定電壓至690v(個別等級能至1140v)、電流至630a的電力線路中供遠距離接通和分?jǐn)嚯娐芬约邦l繁起動和控制交流電動機，并適宜于與熱繼電器或電子保護裝置組成電磁起動器，以保護電路或交流電動機可能發生的過負荷及斷相。

cj20-630a交流接觸器主要由四部分組成:(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。

工作原理編輯

當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時動作,主觸點閉合,和主觸點機械相連的輔助常閉觸點斷開，輔助常開觸點閉合，從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,和主觸點機械相連的輔助常閉觸點閉合，輔助常開觸點斷開，從而切斷電源。

使用接法編輯

一:一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制輸入點上面。

二: 首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220v或

380v），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。
