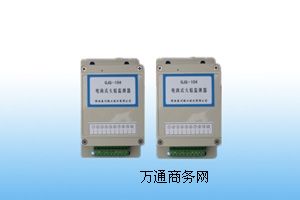

jds-105電離式火焰監測器主要用于燃?xì)夤I(yè)燃燒器的火焰監測。檢測性能可靠，可以排除積炭、布線分布電容的影響，只對火焰敏感，對高溫?zé)o反應，具有強抗干擾性能。
一、功能：
控制點火裝置自動點火，點火時自動打開燃料閥，在設定時間內沒有點燃，控制器自動關閉燃料閥并報警，如點火成功則保持燃料正常供應。
二、主要技術指標
1.電源電壓220v ±10％ 50/60hz
2.火焰檢測 電離電極
3.檢測響應時間≤0.2秒
4.電極使用溫度 長期1300℃
5.探頭與監測器連接距離 ≤20米
三、殼體abs工程塑料
1.體積155×90×55mm、不包括插頭尺寸
2.安裝尺寸135×52mm 安裝孔φ4－φ5 mm
四、檢測電極pyromax高溫合金
1.直徑φ12 伸入火區φ4
2.安裝螺紋m14×1.25
3.安裝檢測電極必須能接觸到火焰，檢測孔φ12.5mm，電極長期工作溫度1300℃，不需冷卻。
五、監測器接線端子
1、接離子探頭
2、電源零線
3、電源火線
4、5輸出點火信號，220v·ac容量5a
6、7輸出閥開信號，220v·ac,容量5a
8、9輸出無源常開，有火閉合
9、10輸出無源常閉，有火斷開
六、檢測器工作程序
接通電源，監測器輸出定時點火信號和電磁閥打開信號，若點火成功，則點火信號關閉后繼續輸出燃料閥打開信號；若點火失敗，則關閉點火信號及燃料閥打開信號，并輸出無源報警信號。
七、安裝
1.電極安裝
該監測器檢測火焰采用接觸式檢測方式，安裝檢測電極時，必須使中心電極在監測時能接觸到火焰，檢測電極的中心電極必須對地絕緣，不要接觸燃燒器內的金屬材料或耐火材料。
檢測電極的中心電極材料選用特殊的抗高溫氧化材料，安裝檢測電極時，不需要通風冷卻，檢測電極可以在1300℃的高溫下長期使用，最高使用溫度不大于1400℃，請用戶選擇合適的位置安裝。
2.電源
如用戶使用的交流電源為不接地電源，如用隔離變壓器供電，請將電源的一根線接地。
八、調試
為了提高絕緣性能或減小布線分布電容，最好用耐壓500ｖ的導線布線，控制室外的檢測線最好采用空中布線，盡量不采用地溝布線。檢測線不應與其它電源線或信號線混在一起。用戶在不接通電源的情況下，請測量檢測輸出端對地的電阻值，電阻値必須大于20mω，測量用三用表，不能用搖表測量，以免損壞控制器。
九、故障排除
1.燃燒器火焰正常，并且檢測中心電極能接觸到火焰，而監測器判斷無火。
a. 關斷電源，測量檢測端對地的絕緣電阻，如果電阻小于20 mω，則是檢測電極高溫陶瓷絕緣管積炭嚴重或檢測線絕緣破壞所致，如陶瓷管積炭嚴重，清理積炭即可，如檢測線絕緣不良，需更換檢測線。
b. 如果檢測線對地電阻大于20 mω，可能由于導線吸潮使分布電容增大，請測量檢測線對地電容，在電容不大于0.1μf的情況下，請重新調節模塊中央的匹配電位器。如果電容大于0.1μf，最好考慮縮短模塊與探頭的距離。
2.燃燒器滅火，而監測器顯示有火。是由于模塊中間的阻抗匹配電位器超調所致，請重新調試。
