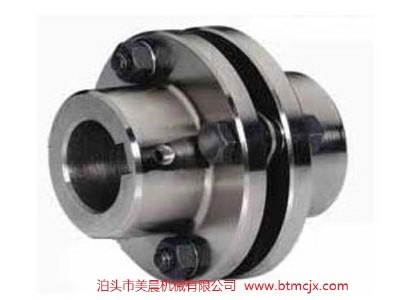

jmi型
膜片聯軸器 (jb/t 9147-1999)
●膜片聯軸器是由幾組膜片（不銹鋼薄扳）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。
● 膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬?gòu)椥栽䲟闲月?lián)軸器，不用潤滑，結構較緊湊，強度高，使用壽命長，無旋轉間隙，不受溫度和油污影響，具有耐酸、耐堿、防腐蝕的特點，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。
● 膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造較方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普遍,在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。
| |
| jm型膜片聯軸器基本參數及主要尺寸 |
| 型號 |
公稱轉矩n．m |
瞬時最大轉矩n．m |
最大轉速r/min |
軸孔直徑d1、d2 |
軸孔長度mm |
dmm |
amm |
重量mm |
轉動慣量kg．m2 |
| j1型 |
y型 |
l(推薦) |
| l |
l |
| jm1 |
40 |
63 |
10700 |
14 |
27 |
32 |
35 |
80 |
8±0.2 |
0.9 |
0.0005 |
| 16、18、19 |
30 |
42 |
| 20、22、24 |
38 |
52 |
| 25、28 |
44 |
62 |
| jm2 |
63 |
100 |
9300 |
20、22、24 |
38 |
52 |
40 |
92 |
1.4 |
0.0011 |
| 25、28 |
44 |
62 |
| 30、32、35、38 |
60 |
82 |
| jm3 |
100 |
200 |
8400 |
25、28 |
44 |
62 |
45 |
102 |
2.1 |
0.002 |
| 30、32、35、38 |
60 |
82 |
| 40、42、45 |
84 |
112 |
| jm4 |
250 |
400 |
6700 |
30、32、35、38 |
60 |
82 |
55 |
128 |
11±0.3 |
4.2 |
0.006 |
| 40、42、45、48、50、55 |
84 |
112 |
| jm5 |
500 |
800 |
5900 |
35、38 |
60 |
82 |
65 |
145 |
6.4 |
0.012 |
| 40、42、45、48、50、55、56 |
84 |
112 |
| 60、63、65 |
107 |
142 |
| jm6 |
800 |
1250 |
5100 |
40、42、45、48、50、55、56 |
84 |
112 |
75 |
168 |
14±0.3 |
9.6 |
0.024 |
| 60、63、65、70、71、75 |
107 |
142 |
| jm7 |
1000 |
2000 |
4750 |
45、48、50、55、56 |
84 |
112 |
80 |
180 |
15±0.4 |
12.5 |
0.0365 |
| 60、63、65、70、71、75 |
107 |
142 |
| 80 |
132 |
172 |
| jm8 |
1600 |
3150 |
4300 |
50、55、56 |
84 |
112 |
200 |
15.5 |
0.057 |
| 60、63、65、70、71、75 |
107 |
142 |
| 80、85 |
132 |
172 |
| jm9 |
2500 |
4000 |
4200 |
55、56 |
84 |
112 |
205 |
20±0.4 |
16.5 |
0.065 |
| 60、63、65、70、71、75 |
107 |
142 |
| 80、85 |
132 |
172 |
| jm10 |
3150 |
5000 |
4000 |
55、56 |
84 |
112 |
90 |
215 |
19.5 |
0.083 |
| 60、63、65、70、71、75 |
107 |
142 |
| 80、85、90 |
132 |
172 |
| jm11 |
4000 |
6300 |
3650 |
60、63、65、70、71、75 |
107 |
142 |
100 |
235 |
23±0.5 |
25 |
0.131 |
| 80、85、90、95 |
132 |
172 |
| jm12 |
5000 |
8000 |
3400 |
60、63、65、70、71、75 |
107 |
142 |
250 |
30 |
0.174 |
| 80、85、90、95 |
132 |
172 |
| 100 |
167 |
212 |
| jm13 |
6300 |
10000 |
3200 |
63、65、70、71、75 |
107 |
142 |
110 |
210 |
36 |
0.239 |
| 80、85、90、95 |
132 |
172 |
| 100、110 |
167 |
212 |
| jm14 |
8000 |
12500 |
2850 |
65、70、71、75 |
107 |
142 |
115 |
300 |
27±0.6 |
45 |
0.38 |
| 80、85、90、95 |
132 |
172 |
| 100、110 |
167 |
212 |
| jm15 |
10000 |
16000 |
2700 |
70、71、75 |
107 |
142 |
125 |
320 |
55 |
0.5 |
| 80、85、90、95 |
132 |
172 |
| 100、110、120、125 |
167 |
212 |
|
注：
1、用戶有需要各種非標軸孔、鍵槽、軸孔配合長度的，請?jiān)谟嗀洉r(shí)標明，本公司均承接制造。
2、誠告用戶：隨著工藝與材料的改進，在保證各型號聯軸器的主要性能參數和尺寸不變的情況下，今后產品尺寸 會有修改，屆時恕不另行通知。
以上是jm型
膜片聯軸器的詳細信息，如果您對此膜片聯軸器的價格、廠家、型號、圖片有什么疑問，請
聯系我們獲取此聯軸器的最新信息。
