石灰消化器

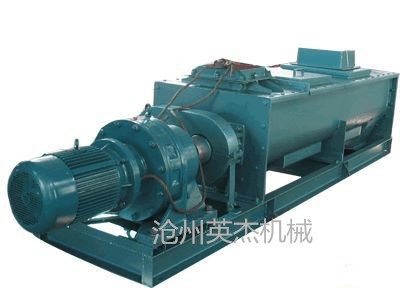

生石灰消化器
一、生石灰消化器概述：
石灰消化器也叫化灰機、石灰消和機，是將生石灰(氧化鈣)消化成石灰乳或消石灰粉 的專用設備，主要用于煉鋼、化工、冶金、造紙、電廠脫硫、氧化鋁、鈦白粉 、制糖、生物制藥、純堿 制造等行業。
石灰消化機（化灰機）分為滾筒式消化機（gxh型）和攪拌槽式消化機（jxh型）兩大系列，滾筒式消化機主要是將生石灰消化成石灰乳的設備，攪拌槽式消化機主要是將生石灰消化成消石灰粉 的設備
二、生石灰消化器工作原理
針對之前生石灰消化器的不足我們公司開發了環保型生石灰消化器，其工藝如下：生石灰從進料口進入環保型生石灰消化器進行加水，接著進行雙螺旋消化。此時產生大量帶粉 塵的蒸汽。環保型生石灰消化器是通過風機給水箱產生負壓，然后把外來含有粉 塵的蒸汽通過引風管吸入水箱，。這樣粉 塵遇水沉淀，而蒸汽遇水則成水了。生成的沉淀在水箱里與外來加水混合后然后由水泵抽走，再給生石灰消化器加水。這樣就實現了除塵和除塵后的污水循環利用的過程。就完全解決了濕式除塵利用率低和二次水污染問題。
含有粉 塵的蒸汽是通過多個除塵篩管進入水箱的，每個篩管上又打有多個小孔，這樣蒸汽其實就是通過小孔進入水中的。這樣每個小孔吹水泛起的水花就不會有粉 塵被帶走了，從而達到除塵效率高的特點。 本機主要是采用由回轉運動代替攪拌的化灰方法�；覚C(jī)內筒后部開有篩孔，石灰塊同水在內筒接觸消化，石灰乳穿過篩孔折流向加料口方向自下部排出口流出，未能消化的過燒及生燒石灰由外筒體尾部的撈渣裝置排出筒外。該化灰機結構裝置合理、操作方便、生產效率高，生產能力大、勞動強度小，對任何質量的石灰均適用。
其減速電機的輸出軸經過聯軸器與葉輪軸連接，葉輪軸由軸承座支承，葉輪軸伸入密封管和消化器殼體內，密封管穿過水箱的內部；葉輪軸位于密封管內的部分裝有螺旋形推進葉輪；葉輪軸位于消化器殼體內的部分裝有攪拌葉片；密封管的上部裝有進料管，進料管的開口伸出于水箱的頂部，多級助流風機的進風口與消化器殼體的頂部連通，多級助流風機的出風口由水箱的頂部開口伸入水箱內；水箱的內部裝有水泵，水泵經過進水管與消化器殼體內頂部的給水管連通，該給水管上裝有多個噴頭；消化器殼體的尾端底部裝有下料口。本實用新型可減少生石灰消化器內的壓強，增加安 全性，徹底解決生石灰消化時產生的蒸汽嚴重污染環境和消化器給料不均勻的問題。
三、生石灰消化器設備結構特點：
1、此設備因有自己獨立合理的除塵系統所以有無污染，設備結構緊湊等特點
2、消化器進料口設計一組螺旋給料推進器，防止消化過程中產生的蒸汽和粉 塵回流，使形成的蒸汽和粉 塵集中到出塵口，進入除塵設備，減少對周圍設備的腐蝕和損壞，提供一個優良的工作環境。同時也提高了生石灰的利用率。本設備采用覆蓋式加水裝置，加水量更均勻，生石灰消化更徹底。
3、此設備采用雙螺旋消化所以有消化效果好，給料均勻，不噴料，不堵料, 采用雙軸攪拌形式，具有攪拌、粉 碎結塊和自清理等多重作用與功效。它獨特的葉片和攪拌方式，使生石灰與水混合均勻、反應充分；對在反應過程中產生的結塊起到破碎作用。
4、本設備設有排蒸汽和粉 塵的專用通口，可通過連接管道排到專用除塵管道，能夠很好的處理生石灰在消化過程中產生的粉 塵蒸汽和有害氣體，使用后可達到廢棄揚塵生石灰再次利用，現場環境無粉 塵污染，使生石灰消化器能夠合理配加所需水量，達到生石灰充分消化的效果。
5、雙軸的葉片采用高錳耐磨材質制作而成，經熱處理的高強度耐磨合金材料具有自清理粘結物料的功能；有效避免了因粘結石灰而造成排料不暢及葉片磨損甚至斷軸等問題的發生，延長了設備的使用壽命。
6、該類型雙軸生石灰消化器可根據企業要求進行相關尺寸的改進，也可根據企業要求增加自動配。
7、此設備螺旋軸的葉片采用鑲嵌硬質合金所以有使用壽命長的特點，使用壽命在一年以設備優勢。
四、生石灰消化器結構部件介紹：
1、生石灰消化器葉片：
環保生石灰消化器是采用雙軸形式消化，即設備推料的同時又起到攪拌的作用。葉輪軸和輸入軸、輸出軸用法蘭連接的形式。葉片采用可更換式活葉片，葉片為45mn鋼淬火處理后鑲嵌硬質合金，葉片用螺栓連接。葉片為易損件做成活葉片是為了以便于更換。
2、生石灰消化器進料管：
進料管，進料管的開口伸出于水箱的頂部，多級助流風機的進風口與消化器殼體的頂部連通，多級助流風機的出風口由水箱的頂部開口伸入水箱內；水箱的內部裝有水泵，水泵經過進水管與消化器殼體內頂部的給水管連通，該給水管上裝有多個噴頭；消化器殼體的尾端底部裝有下料口。本實用新型可減少生石灰消化器內的壓強，增加安 全性，徹底解決生石灰消化時產生的蒸汽嚴重污染環境和消化器給料不均勻的問題。
五、生石灰消化器的類型及結構特點：
1、滾筒式石灰消化機組成及結構特點
滾筒式石灰消化機（化灰機）主要由回轉筒體、托輪裝置、動力裝置組成，在回轉筒體的尾部設濾乳裝置、排渣裝置和噴淋裝置，其內部分為四個區域：溶水區、消化區、勻質區和渣乳分離區。該石灰消化機（化灰機）主要特點是通過筒體的回轉運動帶動筒體內部反射板、抄板、濾板、阻尼板的轉動來替代攪拌的消化方法。
該石灰消化機具有結構合理簡單、操作維護方便、生產效率高、化灰效果好、灰乳品質高、生產能力大、勞動強度小、環保衛生等特點，對不同品質的生石灰適應性廣。
2、特點：
攪拌槽式石灰消化機（化灰機）主要是將生石灰消化成消石灰粉 的設備，也可以將生石灰消化成石灰乳，它分單軸攪拌和雙軸攪拌兩類，每類又分串聯式和組合式兩種形式。每種都是由動力裝置、攪拌槽體、攪拌軸、耐磨攪拌葉片、噴淋裝置、除塵裝置等組成。
該種石灰消化機（化灰機）主要特點是當噴淋裝置按一定的給水量向攪拌槽內的生石灰噴水后，通過特殊設計的耐磨攪拌葉片的轉動，將生石灰在攪拌槽內強力攪拌并逐步水溶化、消化、熟化、勻質化，攪拌葉片同時也推動著消化后的消石灰粉 向前運動。攪拌槽內的阻尼板、限位板成分保證了生石灰的消化時間，使得生石灰徹底消化。
該石灰消化機具有對生石灰進行強力攪拌消化的作用，操作維護簡單、消化徹底、生產效率高、消化后的消石灰粉 的比表面積大、對環境環保衛生等特點，特別是對品質差的生石灰消化適應性強。
