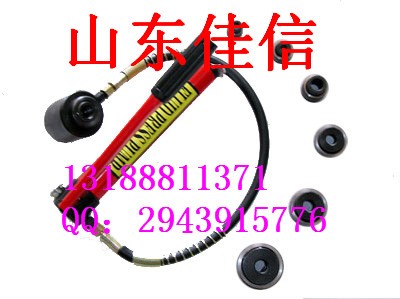

液壓開孔器結構輕巧、美觀、易攜帶、可供冶金、石油、化工、電 子、電器、船舶、機械等行業安 裝維修電線管道、指示燈、 儀表開關等的開孔，更適用于已成型的儀表面板底板，開關 箱分線電器盒的壁面開孔之用。液壓開孔器是一種能在4mm以下的金屬板 上開孔的先進手動液壓工具，能夠起到一般沖壓設備所不能 達到的開孔作用。其操作簡便、省力、速度快、加工面平整 光潔，也不受場地，位置限制均可使用，安 全可靠。液壓用油為32號機械油，并且油缸可以定制加大 。
液壓開孔器技術參數
型號 開孔范圍 最大剪切刀 最大行程 配置模具
syk-8b 圓孔 22-60 120kn 22mm φ22、φ27、φ34 、φ43、φ49 、φ60
syk-15 圓孔 63-114 150kn 22mm φ63 、φ76、φ80、 φ89 、φ100、φ114
最大液壓剪切力 105kn
油泵額定工作壓力 65mpa
最大手動壓力 0.4kn
液壓用油 20號機械油
syk-8（開孔厚度4mm） 尺寸15-60mm
syk-15（開孔厚度4mm） 尺寸63-114mm
重量 整機12.5kg
外型尺寸 420×245×120mm
液壓開孔器(液壓拉孔器) 用途及性能：
syk系列液壓開孔器，是一種能在4mm以下的金屬板上開孔的先進手動液壓工具，能夠起到一般沖壓設備所不能 達到的開孔作用。其操作簡便、省力、速度快、加工面平整 光潔，也不受場地，位置限制均可使用，安 全可靠。液壓開 孔器結構輕巧、美觀、易攜帶、可供冶金、石油、化工、電 子、電器、船舶、機械等行業安 裝維修dianxian管道、指示燈、 儀表開關等的開孔，更適用于已成型的儀表面板底板，開關箱分線電器盒的壁面開孔之用。不銹鋼不可以。
產品描述:
1.配電盤、開關箱、板金整體已烤漆好了的完成品，臨時更改規格，它可簡單更換模具尺寸，穿孔完畢絕不會破壞表面;
2.模具尺寸可依客戶需求訂做，交貨快速;
3、長方型、正方型訂做時，務必量出正確所需尺寸
4、緊湊、輕便、快速，可在3mm以下碳鋼板上開制園孔、方孔等， 可配合其它特殊開孔模使用，無間斷定向驅動，使接近工作點更容易
5、開孔范圍廣，可在開關箱、配電箱、儀表板、鐵板穿孔、沖孔，作業便利， 沖孔齊平、無毛邊
6、含6種尺寸沖孔模具、2個螺栓、1個墊圈、開孔機本體以及鐵箱或塑料提箱
7、配上方�？砷_多種方孔，特殊規格的圓模方�？啥ㄖ� 。
液壓開孔器操作規程 :
待開孔工件在開孔前，先用手電鉆打一個11.5㎜的引導孔。
將活塞拉桿，旋進活塞缸的螺孔中，然后將墊圈套進活塞 拉桿再套進凹模。再將活塞拉桿伸進工件的引導孔，最后 擰進凸模使凸模的刀口和加工面緊密結合，凸模、工件、 凹模三者可靠固定。
按順時針方向關住回油閥，然后反復按撳加力手柄，使活 塞泵開始工作，油壓上升，凹凸模之間剪切力增加，模具 在工件上剪孔，直到剪通為止。剪通后應立即停止按撳加 力手柄。
按逆時針方向松開回油閥，使油壓全部卸載。經過上述４ 步操作就完成了一個完整的開孔操作程序。
擰下凸模，清除凹模中廢板，揩干凈模具。
