氣動清淤排污泵 清淤泵 排污泵
大家好我是東達機電的王燦歡迎您的閱讀和點擊

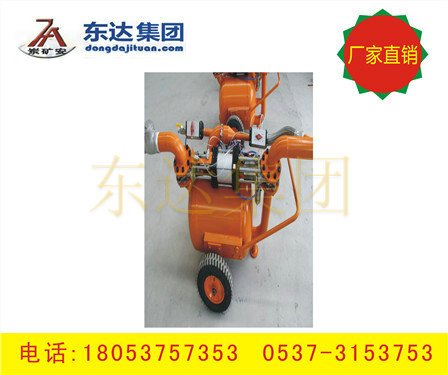

礦用氣動清淤排污泵概述
智能化高效節能礦用氣動清淤排污泵是我公司自主創新、自主研發、擁有自主知識產權的系列排污設備，產品技術處于國際領先水平。
礦用氣動清淤排污泵以壓縮空氣為動力，適用于含有甲 烷煤塵爆炸危險的煤礦井下采掘工作面、巷道、井底污水窩及污水坑（井）、水倉等排水排污作業。
我們研制的礦用氣動清淤排污泵實現了煤礦井下水倉煤泥、水混合物的高效快捷處理，徹底解除了人工清挖水倉的繁重勞動，同時減少了新建井下水倉數量，不僅提高了礦井水倉清挖的綜合經濟效益，而且實現了環境的治理和保護，省時省力，具有廣泛的實用性。
礦用氣動清淤排污泵結構組成
礦用氣動清淤排污泵主要組成部分包括主體部分、控制系統及真空抽吸組件等。
主體部分：由泵體、進料管道、排料管道組成
控制系統：控制系統主要是利用氣控換向閥、行程開關、梭閥、球閥真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成
礦用氣動清淤排污泵工作原理
、主體部分：由泵體、進料管道、排料管道組成，其擔當?shù)墓ぷ魇俏虾团帕稀?
2、控制系統：控制系統主要是利用氣控換向閥、行程開關、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換。
3、真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成。它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與噴管的最小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素 有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。
礦用氣動清淤排污泵技術參數
清淤排污泵型號 流量
m3/h 揚程
m 耗氣量
m3/min 工作氣壓
mpa 安 裝外形尺寸
（長×寬×高）mm
qyf25-20 25 20 9.5～10.5 0.5～0.7 1830×885×965
qyf20-20 20 20 8.5～9.5 0.5～0.7 1830×834×915
qyf17-20 17 20 6.5～7.5 0.5～0.7 1830×782×890
qyf14-20 14 20 5.0～5.5 0.5～0.7 1830×782×890
qyf10-20 10 20 4.5～5.0 0.5～0.7 1830×782×890
