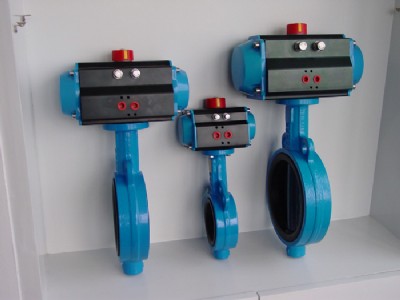

對夾式氣動蝶閥
上海代益閥門專業生產對夾式氣動蝶閥，不銹鋼對夾式氣動蝶閥，法蘭氣動蝶閥，鑄鋼對夾式氣動蝶閥，d671x對夾式氣動蝶閥。
氣動蝶閥是雙（單）作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊，從而很大程度的提高了其適用范圍。具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極
氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工等工業部門。
蝶閥安 裝時，先關閉閥門，后進行安 裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。
工作原理
當氣動執行器與電路和系統氣源接通后，空氣通過管道a或b管進入a缸（b缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。
□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
□回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。
□定位器可調節閥門管道流量。
氣動執行器主要技術參數
氣動執行器
型號
qw系列、at系列、aw系列
氣源壓力
0.4 ～ 0.8 mpa
最大回轉角度
90°～92°
回信器
ac220v ac110v dc24v
控制信號
電信號：0～0ma 4 ～20ma 氣信號：0.02 ～0.1 mpa
控制氣源
潔凈、干燥壓縮空氣
工作溫度
-20℃ ～ +90℃
主要性能規范
名稱
型 號
公稱壓力
pn（mpa）
試驗壓力ps（mpa）
工作溫度
（℃）
適用介質
殼體
密封
氣動橡膠蝶閥
d67（4）1x-10
1.0
1.5
1.1
-20～80
淡水、污水、空氣、蒸汽
氣動襯四氟蝶閥
d67（4）1f-10c
1.0
1.5
1.1
≤150
腐蝕性介質
氣動硬密封蝶閥
d67（4）3h-10c
1.0
1.5
1.1
≤300
水、油類、酸 類、煤粉 等
閥體主要零件材料
零件名稱
閥體
閥板
閥座
閥桿
填料
支架
連接軸
氣動橡膠蝶閥
鑄鐵、鑄鋼、不銹鋼
鑄鋼（鍍鉻）
丁晴橡膠
2cr13
柔性石墨
鑄鋼
鑄鋼
氣動襯四氟蝶閥
鑄鋼、不銹鋼
不銹鋼、聚四氟
聚四氟
2cr13
氣動硬密封蝶閥
鑄鋼、不銹鋼
不銹鋼
不銹鋼堆焊
2cr13
氣動執行器主要部件材料
零件名稱
缸體
端蓋
活塞
軸
o型圈
指示軸
螺栓
qw系列
at系列
鋁合金型材
（硬質陽極氧化）
壓鑄鋁合金
（環氧樹脂噴涂）
壓鑄鋁
鋼
（鍍鎳磷合金）
nbr
abc
sus304
aw系列
鑄鋼
（硬質陽極氧化）
壓鑄鋁
鋼
（鍍鎳磷合金）
nbr
abc
sus304
對夾式氣動蝶閥d671x/f/h-10/16
主要外形尺寸 (單位；mm)
dn
l
h
h1
a
b
d
z-φd
執行器型號
50
43
310
240
225
86
125
4-18
qw02/at63d
65
46
330
260
225
86
145
4-18
qw02/at63d
80
46
345
260
225
86
160
8-18
qw02/at75d
100
52
365
270
225
86
180
8-18
qw02/at75d
125
56
450
330
225
86
210
8-18
qw03/at88d
150
56
530
360
225
86
240
8-22
qw03/at88d
200
60
590
400
330
98
295
8-22
qw04/at115d
250
68
623
420
380
98
350
12-22
qw05/at145d
300
78
692
450
附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：手操機構
