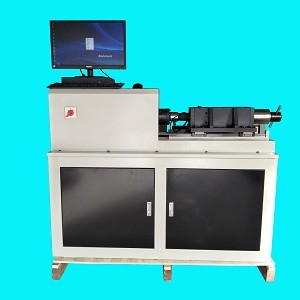

微機控制高強螺栓拉扭（或扭矩系數）試驗機

（或稱高強螺栓檢測儀）

一．產品概述

 微機控制高強螺栓扭矩系數試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對高強度螺栓、大六角頭螺栓做扭轉-拉伸力學的性能測試，可以測定扭矩、最大扭矩、扭轉角、扭矩系數、軸向拉伸力、扭斷力、扭矩-扭轉角之間的關系等技術指標，并有扭矩-軸力-扭轉角度等曲線。

本試驗機符合如下標準：gb1231—2006、gb/t3633、gb/t16823.2、gb/t16823.3、gb50205等標準，用戶也可以提供相關的技術標準，如iso、astm、din、jis，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。

二．產品描述

1. 主    機：采用臥式結構，落地工作臺，以保證整機的剛性。電機、減速機、聯軸器、扭轉傳感器、軸力拉伸裝置等在一個中軸線上，并且同軸度≤0.2mm。

2. 夾   具：采用優質合金結構鋼淬火處理，試驗機主軸采用合金結構鋼經過特殊熱處理工藝，不但使其有較高的硬度，亦有很高的韌性，保證了使用壽命。試樣的安  裝、拆卸方便、快捷。

3. 驅動系統：由進口交流伺服電機和進口交流伺服驅動器組成，速度調節范圍寬，加載均勻、穩定，伺服控制精確，使用壽命長。

4. 傳動系統：采用大扭矩減速器、直線導軌傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意調節。

5. 測量顯示系統：該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集螺栓的扭矩，高精度軸力傳感器檢測螺栓的軸向力。計算機屏幕顯示試樣的扭矩、扭轉角度、軸向力以及各類曲線等。

6. 軟件操作：

①控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。

② windowsxp全中文界面，人機對話方式。計算機屏幕顯示試驗扭矩，扭轉角度，各種試驗曲線（扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等）試驗機工作狀態等。

③曲線坐標的大小可以根據實際的試驗數據進行調整。

④輸出打印各種試驗報表格式（報表格式可以excel或word格式輸出）。

⑤符合jb/t9370—2007《扭轉試驗機技術條件》及gb10128—2007《金屬材料 室溫扭轉試驗方法》及螺栓相關數據處理的要求。

7. 控制單元：控制系統是最新的計算機軟硬件技術，結合最新的半導體技術，在測扭矩、測扭角、測轉角、轉角速度控制方面可靠、先進、易操作、靈活。

8. 微機系統：采用微機完成整機試驗的設定、工作狀態控制、數據采集、運算處理、顯示打印試驗結果等功能；配有試驗機專用軟件包，可根據國家標準、國際標準或用戶提供的標準測量和判斷各種材料試驗的各種性能參數，并對試驗數據進行統計和處理；然后輸出各種要求格式的試驗報告和曲線圖樣。

l 計算機接到試驗開始指令，測量系統便自動清零；

l 自動換檔：根據負荷大小自動切換到適當?shù)牧砍�，以確保測量的精度；

l 自動存盤：試驗數據和實驗條件自動存盤，杜  絕因突然斷電忘記存盤引起的數據丟失；

l 顯示方式：數據和曲線隨試驗過程動態顯示；

l 自動變速：試驗過程中橫梁速度可按預先設定的程序自動化，也可手動變化；

l 自動校驗：系統可自動實現示值的準確標定;

9. 安  全保護系統：過載保護、過電流、過電壓、欠壓、超速、異常等多種保護。

三．主要技術性能指標

1. 最大扭矩：2000n.m

2. 軸力：500kn

3. 扭矩測量范圍：20-2000n.m

4. 軸力測量范圍：10-500kn

5. 扭矩測量示值誤差：優于示值的±1％

6. 相對分辨率：±0.5％

7. 試驗扭矩重復性相對示值誤差：≤1％

8. 扭轉角測量示值誤差：優于示值的±1％

9. 扭矩分辨力：±1/300000碼，全程不分檔，分辨率不變

10. 軸力測量示值誤差：優于示值的±1％

11. 試驗機軸力重復性：≤1％

12. 軸力分辨力：±1/300000碼，全程不分檔，分辨率不變

13. 螺栓螺母規格：m16-m30

14. 螺栓長度：60-280mm

15. 夾頭間移動距離（兩夾頭間距離）：0-400mm，連續可調

16. 兩夾具間同軸度精度：≤φ0.2mm

17. 扭轉角測量范圍：0～100000°

18. 扭轉角精度：≤0.1°

19. 扭轉角測量相對誤差：±1％以內

20. 扭轉速度：3.6～360°/min   任意設定，無級調速

21. 扭轉速度相對誤差：設定值的±1.0％以內

22. 電源電壓：ac220/380v±10％  50hz

23. 平臺主軸中心高度≥100mm

24. 扭轉方向：正轉 反轉

25. 微機軟件全自動控制

26. 具備自動、手動卸荷功能。

四．試驗機的主要配置

1. 扭轉試驗機主機     1臺

2. 交流伺服電機（日本松下）   1臺

3. 交流伺服驅動器（日本松下） 1套

4. 扭轉角測量傳感器       1只

5. 高精度扭矩傳感器2000n.m                 1只

6. 軸向壓力傳感器500kn 1只

7. 精密型重型直線導軌 2副

8. 軸力檢測裝置  1套

9. 扭轉墊片 1套

10. 扭轉夾頭 1套

11. 行星擺線針輪減速機        1臺

12. 螺栓螺母試驗夾具（m16-m30） 6套

13. fts精密測試試驗系統                1套

14. windowsxp中文控制計算機專用軟件  1套

15. 備份光盤    1套

16. 品牌計算機（聯想cpu 2.8ghz，內存4g，500g以上）  1臺

17. 19吋液晶顯示器 1臺

18. hp a4激光復印打印機（原裝墨盒1個）  1臺

19. 隨機工具  1套

20. 技術資料               1套

  含：產品使用說明書、軟件使用說明書、合格證明書、裝箱單等
