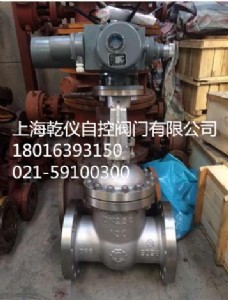

一、z941w-16p dn100 電動調節閘閥產品介紹


z941w 型 pn16~pn200 不銹鋼楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 pn16~pn200，閥體材料為不銹鋼的閘閥。


二、z941w-16p dn100 電動調節閘閥外形及結構尺寸


z41w、z41y (pn16) 不銹鋼閘閥主要外形及結構尺寸 (mm)
dn l d d1 d2 b f z×ød h d0 重量 / kg
15 130 95 65 45 14 2 4×ø14 175 200 4
20 150 105 75 55 14 2 4×ø14 180 200 5
25 160 114 85 65 14 2 4×ø14 210 200 6
32 180 135 100 78 16 2 4×ø18 210 200 7
40 200 145 110 85 16 3 4×ø18 350 200 19
50 250 160 125 100 16 3 4×ø18 358 240 29
65 265 180 145 120 18 3 4×ø18 375 240 33
80 280 195 160 135 20 3 8×ø18 433 280 45
100 300 215 180 155 20 3 8×ø18 502 320 63
125 325 245 210 185 22 3 8×ø18 312 360 108
150 350 280 240 210 24 3 8×ø23 676 360 134
200 400 335 295 265 26 3 12×ø23 820 400 192
250 450 405 355 320 30 3 12×ø25 969 450 273
300 500 460 410 375 30 4 12×ø25 1142 560 379
350 550 520 470 435 34 4 16×ø25 1280 640 590
400 600 580 525 485 36 4 16×ø30 1452 640 850
450 650 640 585 545 40 4 20×ø30 1541 720 907
500 700 705 650 608 44 4 20×ø34 1676 720 958
600 800 840 770 718 48 5 20×ø41 1874 800 1112
三、z941w-16p dn100 電動調節閘閥產品零部件材料


z41w、z41y 不銹鋼閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
z41w-16p 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼本體材料 聚四氟乙烯
z41w-25p
z41y-16p 堆焊鐵基合金
z41y-25p
z41y-16r 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼
z41y-25r
z41w-40p 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料
z41w-40p 堆焊硬質合金
z41y-40r 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 本體材料
z41y-40r 堆焊硬質合金
z41w-100p 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 堆焊硬質合金
z41w-160p
四、z941w-16p dn100 電動調節閘閥產品性能參數


z41w、z41y 不銹鋼閘閥主要性能參數
型號 pn 工作壓力 / mpa 適用溫度 / ℃ 適用介質
z41w-16p 16 1.6 ≤ 150 弱腐蝕性介質
z41w-25p 25 2.5
z41y-16p 16 1.6
z41y-25p 16 1.6
z41y-16r 16 1.6 腐蝕性介質
z41y-25r 25 2.5
z41w-40p 40 4.0 ≤ 150 弱腐蝕性介質
z41w-40p 40 4.0
z41y-40r 40 4.0 腐蝕性介質
z41y-40r 40 4.0
z41w-100p 100 10.0 ≤ 200 醋酸  類
z41w-160p 160 16.0
